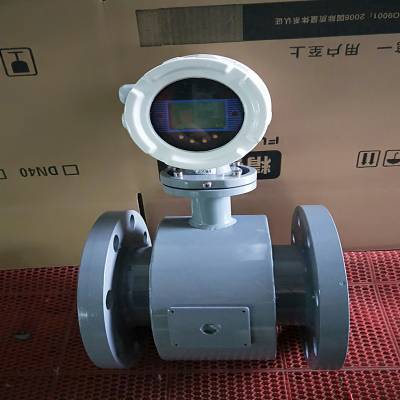

HWLDE-400-105-1.0E-0000-0001电磁流量计 DN400一体式电磁流量计
- ¥1000.00 1 - 4个
- ¥950.00 ≥5个
- 稳定性好产品特性
- 斯美特品牌
- HWLDE-400型号
HWLDE-400-105-1.0E-0000-0001电磁流量计 DN400一体式电磁流量计使用的工业管径范围宽，可测量DN10~DN2000范围内的管径，输出信号和被测流量成线性，***度高，可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。广泛应用于化工、冶金、轻纺、造纸、环保、食品、生活污水、工业污水、冷却水、自来水厂等工业部门以及市政管理、水利建设、河流疏浚、楼宇供水计量等领域的流量计计量。
HWLDE-400-105-1.0E-0000-0001电磁流量计 DN400一体式电磁流量计工作原理
根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
电磁流量计技术参数：
1、仪表精度：管道式0.5级、1.0级；插入式2.5级
2、测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围：0.2～8m/s
4、工作压力：1.6MPa
5、环境温度：-40℃～+50℃
6、介质温度：聚四氟乙烯衬里≤180℃；橡胶材质衬里≤65℃
7、防爆标志：ExmibdⅡBT4
8、外磁干扰：≤400A/m
9、外壳防护：一体化型： IP65；分 离 型： 传感器IP68（水下5米，***于橡胶衬里）；转换器IP65
10、输出信号：4～20mA.DC，负载电阻0～750Ω
11、通讯输出：RS485或CAN总线
12、电气连接：M20×1.5内螺纹，φ10电缆孔
13、电源电压：90～220V.AC、24±10%V.DC
14、功耗：≤10VA
电磁流量计产品特点
1、转换显示器采用16位高性能微处理器，2×16LCD显示，参数设定方便，编程可靠
2、双向测量系统，内装三个积算器可分别显示：正向流量、反向流量及正、反向流量之差的总量
3、转换显示器有多种输出：电流、脉冲、数字通讯、HART、485通讯协议
4、适用大管径管道，DN300—1400mm
5、传感器本体与电极有多种材料可选
6、体积小、重量轻、运输、安装方便，可实现不断流维护、拆装
电磁流量计安装时注意事项：
1、安装尺寸一定要计算准确，否则容易泄露或安装不上。
2、流体流向必须与传感器表面上的流向箭头保持一致。
3、流量计的电极轴线必须近似水平，否则影响测量精度。
4、传感器两边的法兰必须保持平行否则容易泄露。
5、为了避免在安装后形成旋涡流动，应***工艺配管、密封件、流量计同轴连接不能错开。
6、安装流量计时，严禁在紧靠流量计法兰处电焊施工，以免***流量计衬里。
7、对不同性质的工艺管道，应采用相应的接地方式（见传感器接地）。
8、对于腐蚀性介质，应垂直安装，被测介质自下往上流动，这样可以避免固体颗粒在流量计管道中沉积,使衬里腐蚀均匀，延长使用寿命。
9、对于测量管口径大于200mm，为了方便，可采用伸缩头。
