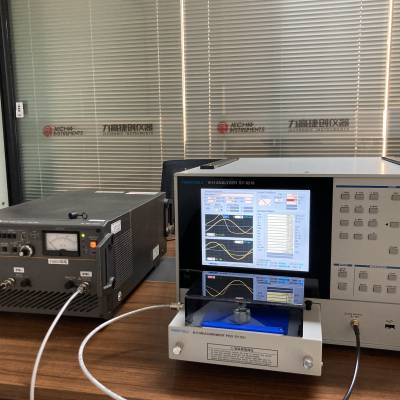

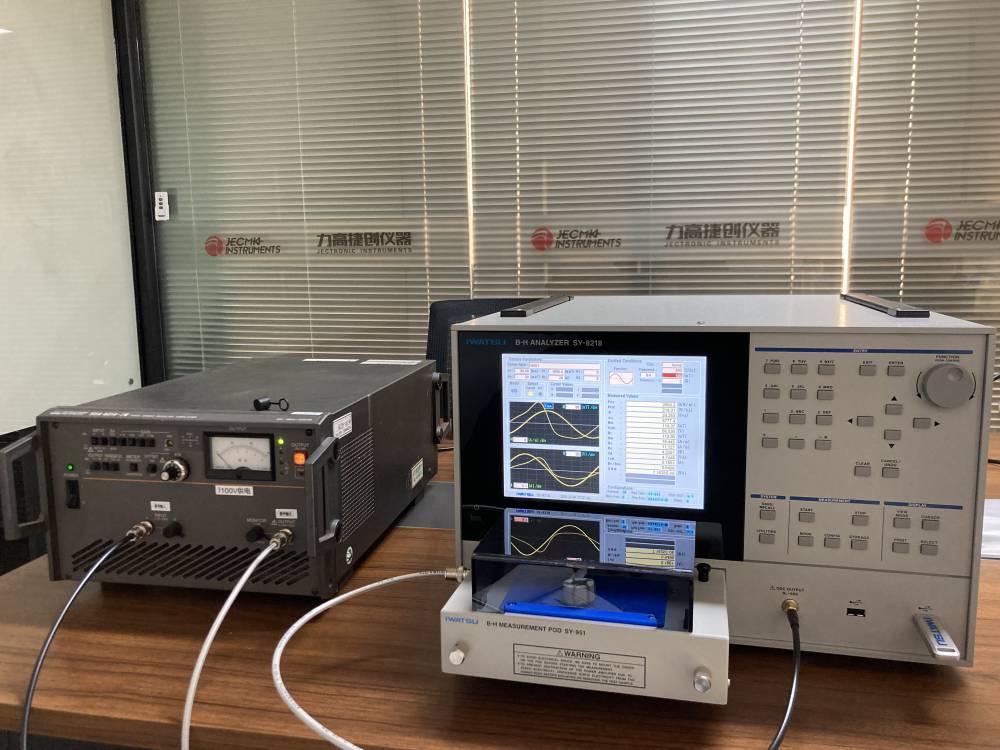

日本岩崎IWATSU软磁B-H分析仪SY-8219 SY-8218 软磁交流特性分析仪
一、产品简介
磁特性的磁通密度B（以T为单位），磁场强度H（为A/m为单位）采用普遍的X-Y轴，这里被描述的曲线称为B-H曲线。作为测量B-H曲线的方法，有直流的评估方法和交流的评估方法。我司现有连贯交流的测量方法，是交流情况下测试磁材料的B-H曲线。此项功能受到许多用户的支持。因此，现在的交流B-H曲线示踪器被确定为“B-H分析仪”。
二、产品特点及详细参数
B-H分析仪 SY-8218的特点 |
1、 实现稳定高精度测量 采用标准的校准电阻，压粉铁芯等的铁损极为小的材料也有可能稳定并高精度测量。
2、 采集的波形资料，本产品以8192点/周速率采集的波形数据，是本公司比之过去的16倍，能够高精度地测量矫顽磁力和剩余磁通密度等。
3、 标准配置作业靠近脉冲励磁 可选择性地在正弦波励磁加上标准装备脉冲励磁（1MHz、50%占空比）。
4、 配置可比较参数的设置 能够比较不同测量条件下同一产品的的B-H曲线。
5、 装载两种类型的游标 显示任意点的测量值、导磁率用可能十字和倾斜的两种光标。一般的十字外加“倾斜游标”是只合起B B-H曲线的任意点的导磁率测量就是接受客户建议进行功能优化的，为测试提供方便。 |
主要规格 |
SY-8218规格 | |
测量方式 | CROSS-POWER法（依据IEC62044-3） |
测量模式 | B-H测量、Pc测量、u测量 |
测量项目（特性值） | B-H测量： 磁通密度（Bm），剩余磁通密度（Br），磁场（Hm），矫顽磁力（Hc），角形比（Br/Bm），振幅比导磁率（ua），铁损（Pc、Pcv、Pcm），电流电压相位差（q），总磁通变化（2Φm） Pc测量： 磁通密度（Bm），剩余磁通密度（Br），磁场（Hm），顽磁力（Hc），，振幅比导磁率（ua），铁损（Pc、Pcv、Pcm），电流电压相位差（q），视在功率（VA） u测量： 磁通密度（Bm），磁场（Hm），阻抗导磁率（uZ），复式本源导磁率（m&＃39;、m&＃39;&＃39;），振幅比导磁率（ua），铁损（Pc、Pcv、Pcm），电流电压相位差（q），消耗因子(tanδ)，电感(L)，抵抗运动(R)，阻抗(Z)，品质系数(Q)
饱和磁通密度(Bs)，顽磁力(Hc)，剩余磁通密度(Br)，方形比(Br/Bm)核心损失(Pc,Pcv,Pcm)，振幅比导磁率(ua)，相位调节(q)，交流初始磁导率(uiac)，电感(L)，Q值(Q)，[单位系 SI单位系]
|
波形 | B-H 曲线，励磁电流/ 引起电压/ 磁场/ 磁通密度的波形 |
测量频率 | 10Hz ～ 10MHz(加选件***为1HZ) |
磁场信号查出 | 无电感电阻器两端电压降法 信号查出电流±6A |
磁通密度信号查出 | 引起电压查出线圈两端电压查出法 信号查出电压±200v |
数字分辩率 | 分辨率16位(8192 点/周期) |
试料连接类型 | 2绕组法(励磁绕组，输出绕组)和1绕组法(励磁·输出绕组共享) |
显示类型 | 彩色LCD显示（800*600dot） |
电源 | 100v ～ 240v 50/60Hz 消耗功率约130VA MAX |
品质大小 | 约12.5kg 420W×266H×480L 各±2mm(不含突起部) |
界面 | USB（资料存储） |
