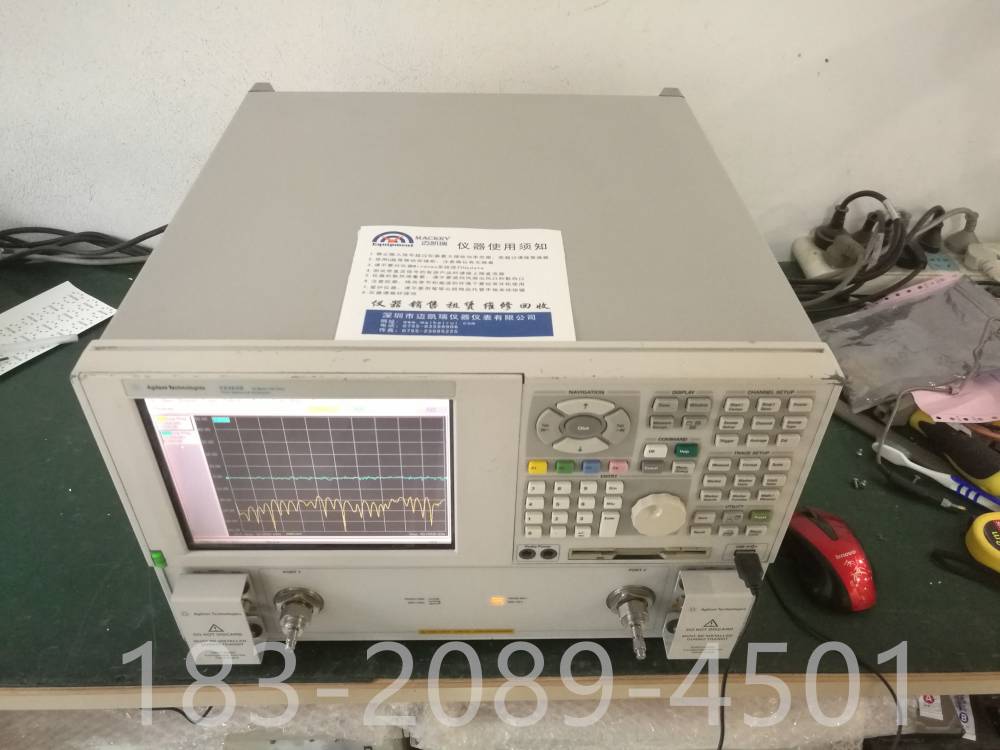

Agilent E8364B 50GHz微波矢量网络分析仪
描述
标准的 Keysight (Agilent) E8364B 10 MHz 至 50 GHz 微波矢量网络分析仪适用于测试滤波器和放大器等无源和有源器件。用户可以轻松添加选项来测试混频器、谐波、互调失真 (IMD)、脉冲射频、天线和毫米波 (mmwave) 组件。
只有当接收器输入永远不会超过其压缩或损坏水平时，才应使用这种设置。当分析仪处于 在分段扫描模式下，分析仪可具有预定义的频率段，当扩展时，这些频率段将输出更高的功率水平 需要动态范围(即，具有高插入损耗的设备)，以及当可能发生压缩或接收器损坏时降低的功率(即 具有低插入损耗的器件)。扩展范围仅适用于单向传输测量。 典型表现。 在低于500 MHz的特定频率(5 MHz的倍数)下，由于杂散接收机残余，e可能下降10 dB。方法有 可用于恢复全动态范围。
E8363B/C和E8364B/C修正了WR-42连接器的系统性能 表27。K11644A校准套件 标准配置和标准功率范围 (E8363B/C和E8364B/C)
适用于E8363B/C和E8364B/C分析仪、K11644A (WR-42)校准套件、带有K281C的85134F柔性测试端口电缆套件 启动设置、和完整的2端口校准。也适用于以下情况: 环境温度23±3°C，与校准温度的偏差小于1°C
是德科技（安捷伦）E8364B 的特点：
高动态范围：测试端口 20 GHz 时为 127 dB
快速测量速度：4.5 至 26 微秒/点
高稳定性：0.05 dB/摄氏度
进的校准能力和广泛的电子校准件模块
混频器和脉冲测量的***应用
单端和平衡测量
32 个测量通道，***轨迹，每通道 16,001 个点
连接 Open Windows XP、6 个 USB 连接器、LAN 和 GPIB
Keysight (Agilent) E8364B 的功能：
搅拌机测量：
转换损耗/增益、幅度和相位
输入匹配、输出匹配和 LO 匹配
隔离压缩
两个具有 +13 dBm 功率和 <60 dBc 谐波的内部独立合成器消除了对外部合成器或组件的需要。
***纠错
获得***的矢量混频器校准，用于测量群延迟
用于匹配校正幅度测量的标量混频器校准 (SMC)
固定中频的速度明显加快（比使用外部源快 20 到 30 倍）
易于配置的多级转换器测量
LO 源控制和 LO 功率校准
调音台IMD
简单的两步 SMC 校准提供匹配校正转换损耗、误差校正输入和输出匹配
嵌入式 LO 的软件调谐
放大器测量：
Gain、gain latness、reverse ***lation、return loss
使用增益压缩应用程序进行简单、快速和准确的 AM-AM 和 AM-PM 压缩测量，在 20 GHz 时具有 38 dB 功率扫描范围，+13 dBm 输出功率
使用 <60 dBc 的源谐波准确测试谐波。无需外部过滤器。
使用位于耦合器后面的双源和内部组合器的***和简单的 IMD，提供高度***和稳定的测量。无需外部组合器。
具有出色精度的源校正噪声系数测量
用于测量优化的集成源衰减器和接收器衰减器
使用 PNA–X 通过单一连接执行上述所有测量。
脉冲射频测量：
宽带和窄带检测
多达四个内部脉冲发生器
最多两个内部脉冲调制器
脉冲宽度窄至 33 ns
脉冲到脉冲
脉冲点、平均脉冲和脉冲轮廓功能
无需外部元件
基本测量：
插入损耗、增益、回波损耗、隔离、群延迟、压缩、幅度和相位
连接器化、夹具内或晶圆上
快速准确
可靠且可重复
实惠
晶圆上测量：
用于***测量的 TRL 校准等级
集成多端口网络分析仪的差分测量功能
用于器件表征的***功率控制和去嵌入算法
与晶圆上校准软件兼容以获得完整的解决方案
差分测量：
单端、平衡、混合模式
S参数
成比例和非成比例测量
模式转换分析
真模式刺激测量
多端口测量：
针对您的设备优化的多端口配置，包括全交叉
用于快速、多端口校准的快速短路开路负载直通 (QSOLT)
N 端口校准可确保准确性和易于测量
PNA 固件的测试仪控制部分
32个独立通道，测量速度快
描述
具有可选软件和/或硬件的通用网络分析，可根据您的应用进行定制，如多端口、脉冲射频等。
讨论
校准、应用、编程主题:网络分析仪论坛
支持:
PNA系列服务和支持
特点:
104 dB的动态范围和<0.006 dB的跟踪噪声
<26 usec/point measurement speed, 32 channels, 16,001 points
TRM/LRM校准用于最***的晶圆片上、夹具内、波导和天线测量
混频器转换损耗、回波损耗、隔离和群延迟
放大器增益压缩、谐波、IMD和脉冲射频
N5230C 安捷伦网络分析仪
N5230C 是安捷伦的 50 GHz 网络分析仪。网络分析仪是一种功能强大的仪器，可以以***的精度测量射频设备的线性特性。许多行业使用网络分析仪来测试设备、测量材料和监控信号的完整性。附加的功能：
300 kHz 至 6/13.5/20 GHz 和 10 MHz 至 20/40/50GHZ
2 个或 4 个端口，带有两个内置信号源
110 dB 系统和 122 dB 接收器动态范围，32,001 个点，32 个通道
<.006 dB RMS（选项 22x）
测量速度：每点 4 至 9 Mu
三，描述:
300kHz至6GHz，2端口
300kHz至13.5GHz，提供2端口和4端口型号
10MHz至20GHz，提供2端口和4端口型号
10MHz至40GHz，2端口
10MHz至50GHz，2端口
直观的操作方式可简化测量和加快测量速度
PNA-X提供10.4英寸触摸屏、采用下拉式菜单的简单界面、硬键和功能键，以及在线帮助。
PNA固化软件、升级和支持
该仪器可用于测量多端口平衡元件，如滤波器、双工器和RF模块等。AgilentN5230APNA-L网络分析仪配有选件240/245，有助于无线通讯、WLAN、信号完整性、航空和***领域的射频和微波工程师快速了解元件的特性，***降低测试成本和提高工作效率。
这款2端口PNA-L网络分析仪具有低迹线噪声（100kHz带宽处达0.005dBrms）和高动态范围（2GHz时为120dB），可实现更高精度和可重复操作。此外，安捷伦的可选电子校准（ECal）模块也是一种的单连接校准技术，它让工程师可以快速重复地执行高度的校准工作。使用Ecal，所有的双端口、三端口和四端口校准据称都将比机械校准快10倍。
