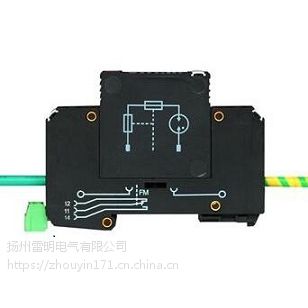

PT二次接地保护器型号F-MS25-PVT/FM
过电压保护元件,用在电压互感器的二次侧过压保护。电压互感器二次侧中性点引出线,接在击穿保险的一端,而击穿保险的另一端跟大地接通,一般来说,电压互感器是比较容易“出事”的设备,当电压互感器被击穿后,高压就会通过电压互感器传到二次侧,有了JBO型击穿保险,在过电压作用下,击穿保险被击穿形成接地短路,***了二次设备免受过电压的侵害。
中性点二次保护插件,当发生线路单相接地故障时,开口三角会有电压,这种情况是大接地系统,当小接地或者不接地系统另当别论。F-MS25/PVT-FM型击穿保险的试验方法主要是进行绝缘试验和动作电压试验。但试验后就造成了击穿保险损坏,一般是抽样试验,使用现场不用试验,11PT爆炸最直接的原因是互感器绝缘被击穿。再就是线路有谐振,发生过电压雷电过电压。空载时除了谐振过电压,如果加上开口三角短路,绝缘等级不高的话,会出现这样的情况,因为开口三角出口不设熔断器的或开关的,所以在这些回路上的接线要特别注意。
PT中性点保护器f-ms25-pvt/fm, 主要是防止高电压穿入二次回路造成二次回路电压升高,危及二次设备,通过击穿保险接地,可以有效防止这种情况的发生(1000V不击穿,2500v击穿),正常工作时,击穿保险又***与大地的绝缘! F-MS25/PVT-FM型击穿保险接地,一般用在不接地系统中PT二次中性点不接地,而采用其他相接地系统,一般安装在PT中性点对地。防止在接地相熔断器熔断时,主要是防止高电压穿入二次回路造成二次回路电压升高电压升高对二次设备及人身造成伤害。
电压互感器PT二次接地保护器 技术参数
型 号YZF-MS25-PVT/YZ
大持续工作电压Uc~ 260 V
冲击残压 Ures (8/20us) 1000V
标称放电电流In(8/20us) 20 kA
放电电流Imax(8/20us) 25 kA
电压保护水平Up(8/20us) ≤2.8 kV
响应时间 ≤100 ns
工作温度 -40℃~+80℃
防护等级 IP 20
外壳材料 阻燃PBT
安装接线导线橫截面积 单股硬导线6~25 mm2 多股软导线6~35 mm2
电压互感器二次侧保护器F-MS25-PVT/FM, 特点
1采用密闭式防雷技术。
2内置独特脱扣保护功能,温控断路技术及热脱扣装置,保护器因过热、击穿失效时能自动断开。
3通流量大、残压低、响应放电速度快、动作值离散性很小、绝缘水平恢复快。
4可选择附带遥信端子,便于远程报警控制。
5窗口颜色显示工作状态,红色指示产品故障,提示需更换。
6标准35mm导轨安装,安装、更换方便,易于维护。
电压互感器一边接的是高电压,另一边为低电压-连接着低压仪表灯设备,工作人员又要经常和保护、表计接触,如果绝缘损坏,会使高电压串入低电压回路就会对在二次回路上表计和继电器造成损坏,并且会对工作的人员造成人身威胁,为了***人身和设备 的安全,电压互感器二次侧必须接地,电压互感器(简称 PT)作为一种特殊变压器,它依据电磁感应原理将高电压按比例关系变换成 100V 或***等级的标准二次电压供保护、计量、仪表装置使用,并且能将高电 压与电气工作人员安全隔离。
F-MS25-PVT/FM,特点是:1内部元件采用密闭式空气间隙防雷技术;
2采用双脱扣自保护功能,大冲击下可以有效脱扣;***呈现开路状态,避免两点接地
4 放电响应快速,残压值低11
5 拔插式设计,无法触碰到金属带电部分,底座固定接线,更换只需拔插操作,元件体积小,35mm 标准导轨安装.
