小方头lc光纤连接器 大方头sc光纤连接器
¥9.00
- 商品
- 详情
陕西 西安
不限
小方头lc光纤连接器 大方头sc光纤连接器
¥9.00
产品详情

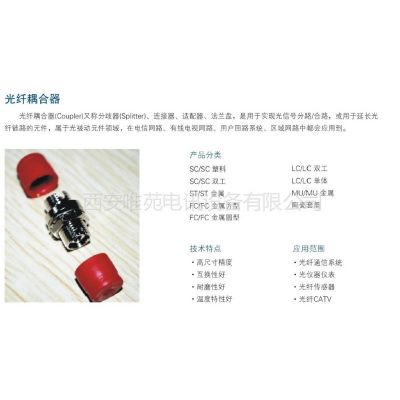

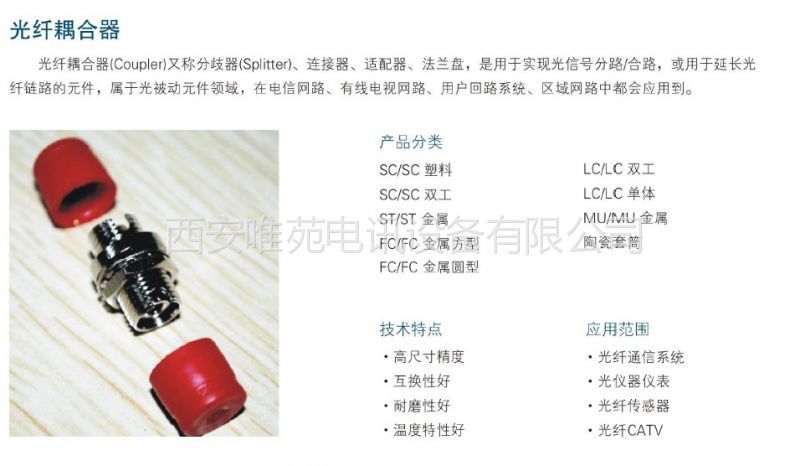

光纤耦合器(Coupler)又称分歧器(Splitter)、连接器、适配器、法兰盘，是用于实现光信号分路/合路，或用于延长光纤链路的元件，属于光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。
产品分类
SC/SC塑料 LC/LC双工
SC/SC双工 LC/LC单体
ST/ST金属 MU/MU金属
FC/FC金属方型 陶瓷套筒
FC/FC金属圆型
技术特点
高尺寸精度
互换性好
耐磨性好
温度特性好
应用范围
光纤通信系统
光仪器仪表
光纤传感器
光纤CATV
备读
光纤耦合器可分标准耦合器(属于波导式，双分支，单位1×2，亦即将光讯号分成两个功率)、直连式耦合器(连接2条相同或不同类型光纤接口的光纤,以延长光纤链路)、星状/树状耦合器、以及波长多工器(WDM，若波长属高密度分出，即波长间距窄，则属于DWDM)，制作方式则有烧结(Fuse)、微光学式(Micro Optics)、光波导式(Wave Guide)三种，而以烧结式方法生产占多数(约有90%)。烧结方式的制作法，是将两条光纤并在一起烧融拉伸，使核芯聚合一起，以达光耦合作用，而其中最重要的生产设备是光纤熔接机，也是其中的重要步骤，虽然重要步骤部份可由机器代工，但烧结之后，仍须人工作检测封装，因此人工成本约占10～15%左右，再者采用人工检测封装须保品质的一致性，这也是量产时所必须克服的，但技术困难度不若DWDM模块及光主动元件高，因此初期想进入光纤产业的厂商，大部分会从光耦合器切入，毛利则在20～30%。
分类
按照耦合的光纤的不同有如下分类：
SC光纤耦合器：应用于SC光纤接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。
LC光纤耦合器：应用于LC光纤接口，连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用）
FC光纤耦合器：应用于FC光纤接口，外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)
ST光纤耦合器：应用于ST光纤接口，常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架）
原理
光纤耦合器是光纤与光纤之间进行可拆卸(活动)连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能限度地耦合到接收光纤中去，并使其介入光链路从而对系统造成的影响减到最小。对于波导式光纤耦合器，一般是一种具有Y型分支的元件，由一根光纤输入的光信号可用它加以等分。当耦合器分支路的开角增大时，向包层中泄漏的光将增多以致增加了过剩损耗，所以开角一般在30°以内，因此波导式光纤耦合器的长度不可能太短。
