12芯一体化托盘又称12芯一体化模块、熔配一体化模块，广泛使用于ODF架、光纤配线箱、光缆交接箱等各类通信箱体中，可完成光纤的熔接、盘储、配线，适配器的安装及光纤束状尾纤的收容。
详细介绍：
1、模块化设计，单元箱集光纤熔接、盘储、配线为一体，每个熔配模块可单独抽出，满足离架或在架操作使用；
2、光缆、尾纤、跳线的管理层次清晰，有良好的可操作性；可适用安装FC、SC等多种适配器；
3、工作温度：-5℃~40℃，相对湿度：≤85%（30℃时），大气压力：70~106Kpa；
4、标称工作波长：850nm、1310nm 、1550nm；
5、插入损耗：≤0.5dB ；
6、回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB；
7：抗电强度：≥3KV(DC)/1min不击穿、无飞弧；
8、绝缘电阻：≥1000MΩ/500V(DC)；
9、寿命：≥1000次。
12芯迷你托盘
外观尺寸：305mm*200mm*25mm
组成材质：ABS；

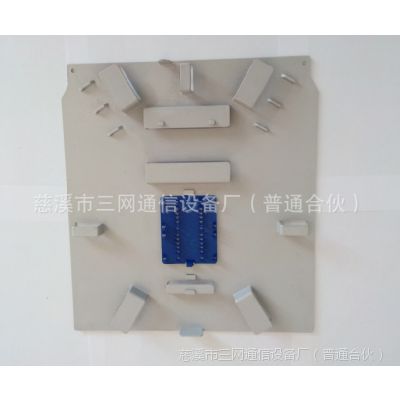

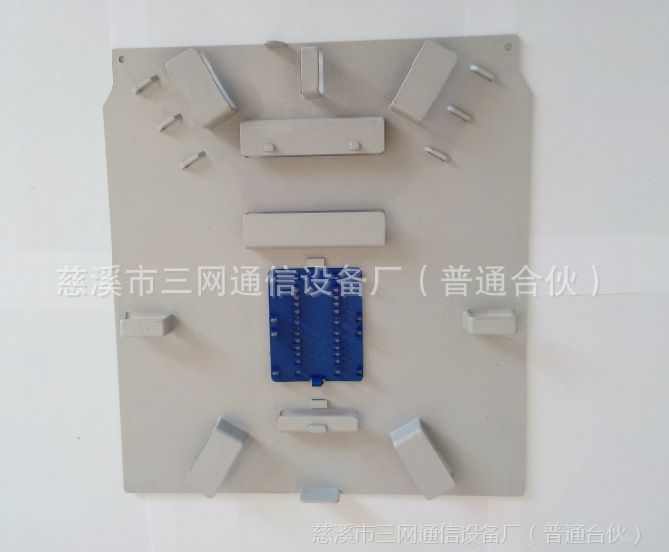

熔接盘
1、全模块化设计，单元箱集光纤熔接、盘储、配线为一体，每个熔配模块可单独抽出，满足离架或在架操作使用；
2、光缆、尾纤、跳线的管理层次清晰，有良好的可操作性；可适用安装FC、SC等多种适配器，
3、工作温度：-5℃~40℃，相对湿度：≤85%（30℃时），大气压力：70~106Kpa；
4、标称工作波长：850nm、1310nm 、1550nm
5、插入损耗：≤0.5dB
6、回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB；
7：抗电强度：≥3KV(DC)/1min不击穿、无飞弧；
8、绝缘电阻：≥1000MΩ/500V(DC)
9：寿命：≥1000次
光纤熔接配线一体化模块又称光纤熔配盘，广泛使用于高密度光纤配线箱、野外光缆交接箱中，可完成光纤的熔接，适配器的安装及少量的尾纤收容。
特点：以12芯为一个单元，尾纤、光缆束管有各自的盘线通道，分层管理，有效保护光纤不受损伤
三层结构，最下层为配线盘，中间为熔接盘，顶部为盖板，熔接、配线一体化，操作方便
可适用于FC、SC、LC、ST四种适配器和带状、束状、非带状光缆 光纤在任何位置，弯曲半径大于40mm
适配器与接续单元正面呈30°斜角，既***了跳纤的弯曲曲率半径，又可避免激光灼伤人眼 。多种熔接、配线标示，方便做熔接和配线记录
