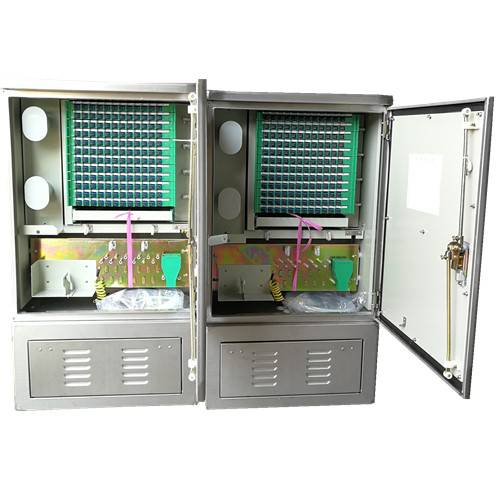

144芯不锈钢光纤交接箱图文详细解析不锈钢光缆交接箱(重要介绍)、落地式光缆交接箱、壁挂式光缆交接箱、SMC光缆交接箱、不锈钢光缆交接箱、免跳接光缆交接箱、无跳接光缆交接箱、免跳纤光缆交接箱、三网合一光缆交接箱 光交箱、交接箱、
型号:72芯、96芯、144芯、216芯、288芯、432芯、567芯、720芯、864芯、1152芯
材质:冷轧板、不锈钢、SMC
使用区:移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波宏脉通信科技有限公司专业为电信、移动、联通、铁通、广电供应配套产品,
宏脉科技一贯坚持“企业以人为本,人以责任为先” 的发展理念,高标准、***、顾客的期望是我们追求的目标。完善自我、超越自我、为客户创造更多价值是企业宗旨,创新、团结、敬业、守信是公司精神,用“心”突破传统,用“光”***未来,公司将锲而不舍、持之以恒地走创新发展之路,与社会各界朋友及客户、合作伙伴共同建设“宽带中国”的美好明天!
6.1.1.2 光缆从箱体的底座进缆孔进出。箱体留有相对独立的进出线孔,孔洞数量应满足满配时的需求。
6.1.1.3 容量144芯的光缆交接箱宜采用单面开门操作结构;容量288芯的光缆交接箱宜采用单面开门操作结构;576芯光缆交接箱可采用单面双开门操作结构,或采用双面单开门操作结构;1152芯光缆交接箱可采用双面双开门操作结构。单面或双面双开门操作结构中,应设有水平走纤装置,以便于水平走纤的管理和维护。宁波宏脉通信科技有限公司
6.1.1.4 光缆交接箱配有密封腻子,以便于线缆引入孔处的密封,防止水和啮齿类动物进入机箱。密封腻子应高温不流淌,低温不凝固,遇到潮气会膨胀,切实达到密封要求。
6.1.1.5 箱体应***电气导通,并有完善的接地系统。
6.1.1.6 分光器安装功能
为适应FTTX发展要求,144芯光缆交接箱应可安装不少于2个托盘式分光器或不少于2个盒式分光器的安装固定支架;288芯光缆交接箱应可安装不少于3个托盘式分光器或不少于4个盒式分光器的安装固定支架;576芯光缆交接箱应可安装不少于6个托盘式分光器或不少于8个盒式分光器的安装固定支架;1152芯光缆交接箱应可安装不少于12个托盘式分光器或不少于16个盒式分光器的安装固定支架。引出的配线光缆应有可靠的固定与保护装置,需规划配线光缆的走线通道。
6.1.1.7 连接器停泊区用于布放光分路器暂时不使用的连接器。
6.1.1.8 箱体外形尺寸及容量配置如表一所示,箱体尺寸不建议超过下表数据要求。
表一:光缆交接箱配置表宁波宏脉通信科技有限公司
类型 | 箱体尺寸 高×宽×深(单位:mm) | 熔配一体化模块数量 | 容量 熔接/配线/直通(芯) | 备注 |
SMC 箱体 | 1200×600×350(含底座) 800×600×350(不含底座) | 12 | 144/144/72(落地/壁挂/架空) | 单面操作 |
1600×750×400 (单面,含底座) | 24 | 288/288/144(落地/架空) | 单面操作 | |
1600x750x620 (双面,含底座) | 48 | 576/576/288(落地/架空) | 双面操作 | |
1600×1500X400 (单面,含底座) | 48 | 576/576/288(落地/架空) | 单面操作 | |
1600x1500x620 宁波宏脉通信科技有限公司 (双面,含底座) | 96 | 1152/1152/576(落地/架空) | 双面操作 | |
不锈钢箱体 | 1200×600×350(含底座) 800×600×350(不含底座) | 12 | 144/144/144(落地/壁挂/架空) | 单面操作 |
1600×750×400 (单面,含底座) | 24 | 288/288/144(落地/架空) | 单面操作 | |
1600x750x620 (双面,含底座) | 48 | 576/576/288(落地/架空) | 双面操作 | |
1600×1500X400 (单面,含底座) | 48 | 576/576/288(落地/架空) | 单面操作 | |
1600x1500x620 (双面,含底座) | 96 | 1152/1152/576(落地/架空) | 双面操 |
注: 分路器模块按用户需求配置,1/2×16分路器终端托盘占用1个12芯一体化托盘空间,1/2×32分路器终端托盘占用2个12芯一体化托盘空间。
6.1.2 机械活动部分
机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°,。结构应牢固,装配具有一致性和互换性,紧固件无松动。外露和操作部位的锐边应倒圆角。宁波宏脉通信科技有限公司
6.1.3 引入光缆弯曲半径
引入光缆进入箱体时,其弯曲半径应不小于光缆直径的15倍。
6.1.4 箱体结构
箱体结构采用全正面或正反两面操作,布放、盘绕光纤跳线的装置要设计合理,光纤跳线设定为侧走线方式,光缆引入后应有护套管保护,应有足够大的跳纤面积。整个内部箱体应***电气导通,并有完善的接地系统。
箱体必须满足满容量布放、盘绕光纤跳线要求,满配置时不影响维护操作。
箱体内应在合适的位置预留直熔单元,以便于光缆的直通。
光纤终接装置、尾纤配线装置、适配器卡座、安装板、尾纤及适配器,在满容量范围内应能方便地成套配置。开剥后的裸纤应加裸纤保护套管(壁厚0.9mm,材料硬度为邵氏硬度Shore70)。
箱体应有清晰的标识,应从左到右,从下到上。
6.1.5 护线条及纤芯和尾纤弯曲半径宁波宏脉通信科技有限公司
光纤光缆穿过金属板孔及沿结构件锐边转弯时,应装护线条。纤芯、尾纤无论处于何处弯曲,其弯曲半径应不小于30mm。
