3．产品特点
1、机柜为整体组装形式。机柜顶部可与机房走线槽道相连，机柜主要考虑上进缆，同时兼顾下进缆的情况。
2、机架正面为跳纤布放区域，反面为光缆布放区域，从机柜正面看：机柜内部左右各有一条立柱，其安装孔用于安装适配器面板，机架可根据用户配置安装面板数量，每块面板可固定96芯，每个面板下方均配一走线槽，固定在机架正面（跳线侧），负责容纳跳纤通道，固定机架背面（光缆侧）固定有理线架，负责容纳局内光缆开剥后套护套的光纤的通道。
3、设备正面担负着跳纤的路径管理、余纤盘储任务；背面担负着局内光缆的固定任务，背面装有光缆固定夹。全正面操作。可操作性强，易安装，可并架，全程走线保护：分布于走线路径拐弯处的各种弯曲半径保护装置，***光纤全程的保护特别设计的光缆开剥保护装置，***了光缆的固定、开剥、接地的可靠适用于带状光缆和束状光缆，上、下进缆皆可。OMDF应用
OMDF安装场景
OMDF的安装应尽量靠近OLT或其它设备机房，同时考虑出局管道、楼内竖井、槽道等物理通道的路由、容量等因素，可分为同层设置（或同机房）和不同层设置,具体设置可参照以下优先顺序选择：
1.在现有电缆总配线室空间条件满足的情况下，优先选用电缆测量室设置OMDF；
2.在现有电缆总配线室空间条件不满足的情况下，OMDF设备尽量与OLT设备同机房；
3.在现有OLT或传输机房空间条件都不满足的情况下，可以同层设置或不同层设置独立的OMDF机房

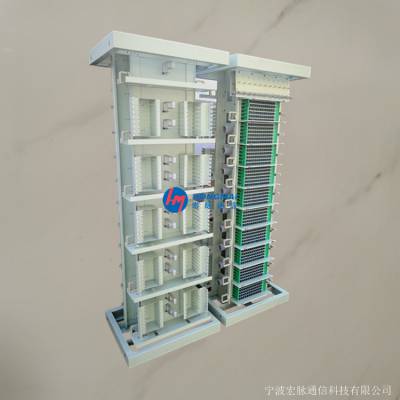

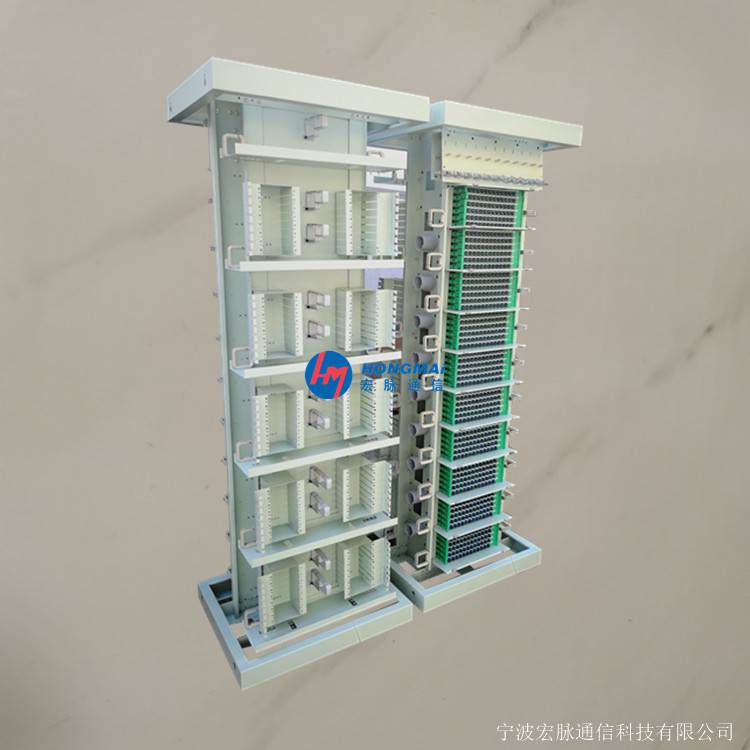

产品名称：MODF架又称OMDF总配线架
产品材质：冷轧板
板材厚度：1.2-1.5mm
产品型号：288芯360芯432芯576芯648芯720芯
产品尺寸：2000/2200*550*550
安装方式：室内，落地式，壁挂式，机房
制造商：宁波宏脉通信科技有限公司
公司地址：浙江省宁波慈溪市观海卫里宅中路106号
OMDF光纤总配线架又称MODF架，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。
按照浙江省电信公司《适用于接入层的光纤总配线架企业标准》制作。
适用于区中心机房大光纤接入的机线集中调度管理、集中自动监控测试，提高网络运行维护效率和投资效益。
双面跳纤式光纤总配线架
特点
2.1 机架表面光洁，色泽均匀，无流挂，无露底，无毛刺且具有防腐蚀性能等。
2.2 容量大，密度高，有较强的布线空间，缆线各自独立，走线合理，布线美观，便于查找。
2.3 机架结构牢固装配具有一致性和互换性，便于全正面操作，维护方便。具有通畅的垂直，水平走线通道，并以理线环，理线柱，走线槽，储线柱等形式组成；通道容量满足各种可能跳纤方式时多跳纤走线的需要。
2.4 横列机架6个成端盘为1个单元；直列机架4个端子盘为1个单元，水平通道分布在直列单元中间。
2.5 可独立安放1/8/1/16/1/32/1/64插片分路器，实现托盘式分路器功能
2.6 有200㎜高独立走线槽。
外形尺寸及容量表
容量：直列容量是横列容量的2/3；高度不含200㎜高独立走线槽
产品名称 型号 结构尺寸 满配容量配置 备注
原有直列平滑升级为光缆线路侧；
原有横列平滑升级为光缆设备侧；
充分利用原有地缆沟、护栏及爬梯，与原MDF兼容；
具备***的光缆跳纤管理软件，可定长定制跳纤；
GPX光纤总配线架
适用场合：
适应较大规模并架安装，满足大量光纤接入及交叉连接功能；
适合设备侧及线路侧不同的配线比需求；
熟悉传统MDF管理方式。
产品特点：
***双面布局、前后跳纤的操作模式，实现线路侧与设备侧的光纤交叉连接，沿袭双面MDF产品直列模块与横列模块调线的习惯；
敞开式机架，横列模块区有多层水平走线槽，前后立体式跳纤，解决跨架跳纤局部拥塞问题；
预留线路侧与线路侧，设备侧与设备侧的跳纤通道；
所有跳纤不出机架，无需光缆槽道；
可提供此类光总配的跳线管理软件，方便跳纤定长管理；
架兼容普天分路器托盘。
产品规格
根据用户的不同需求，不仅适用于机房原双面MDF逐步改造成双面光纤总配线架；同时也适用于新建机房大规模并架安装；而且也可以适合老机房现场改造。
产品特点：
型材拼装架,机架高度高4米，没有拼缝强度高；
可以整体安装出厂，也可散架出厂安装，方便设备运输；
可以安装护栏和导轨，架体宽度可以定制，方便与双面MDF并架。
线路侧外缆集中布放或阶梯布放，有专缆门光布放空间，方便以后的扩容或改造；
模块化设计，线路侧和设备侧可以选择安装终端框或熔配一体化机框。
GPX型光纤总配线架，是一种在柜体内实现光纤跳线的交叉连接式配线设备。该产品设计成单面双直列布局，结构紧凑，集成度高，操作方便。其思路，理念超前；其应用维护方便；其管理，界面清晰。主要用在外缆光缆在2000芯以下的模块局或机房面积特别紧张的局端。
机柜尺寸：
序 号 型 号 机架容量 结构尺寸（mm） 备注
288芯360芯432芯576芯648芯720芯尺寸分为2000/2200*550*550
双面总配线架为熔配分离结构，线路侧为模块式，设备侧为配线面板结构。
主要特点
1.线路侧为光缆，设备侧尾缆分区管理，符合现有维护体制和习惯
2.架内，架间跳纤均在OMDF架内路由，无需进入机房光纤槽道，减小槽道压力，方便调度
3.可定制跳纤长度，减少光纤冗余和缠绕
4.有预留测试端口
5.正面为线路侧（直列），背面为设备侧（横列）
6.设备侧配线面板采用旋转结构，维护方便
7.跳线路由采用直放式，无需穿叉走纤，操作方便
光纤总配线架，采用前后操作方式。正面为线路侧，采用12 芯熔配一体化托盘（冰灰），背面为设备侧，采用96 芯配线单元。左侧成端光缆，右侧存储跳纤。
运用条件：
1.作业温度：-5℃+40℃
相对湿度:≤90%(+30℃)
2. 大气压力:70Kpa-106Kpa
3. 储运温度:-40℃+70
3.光电功用:刺进损耗≤0.2Db;附加损耗≤0.2B;回波损耗45dB;附加损耗≤5dB;插拔耐久性寿数>1000次4.电气功用:绝缘电阻≥1000MΩ500V(直流电)5.抗电强度:能接受3000V(直流电)/1min无击穿/飞弧表象
适用性目标:
1.标称作业波长850nm1310nm1550nm;
2.光纤光缆契合GB/T11819和GB/T7424规范;
3.光纤活动衔接器契合GB12507以及有关规范规范.
功用:
1.有很强的光缆固定与维护功用,能确保光缆及纤不受损伤,以及牢靠的接地设备。
2.有的光纤布线办理规划设备,确保了光纤的线及纤芯设备、施工及维护便利。
3.有明晰的线序标识，便于转接、跳线、测验。
特色：
1.机柜选用19”寸规范设备，分光纤配线柜(GPX72-2200) /光纤配线柜(GPX72-2000)两种。
2.装备潍司推拉熔配一体化单元，另可选配转配线单元和会集熔接单元（见后边单元体）
3.可简略调整面板、到达上下进缆；牢靠的进设备和纤芯维护设备。
4.装备容量大，且有较强的布线空间。
