- 充电模块产品特性

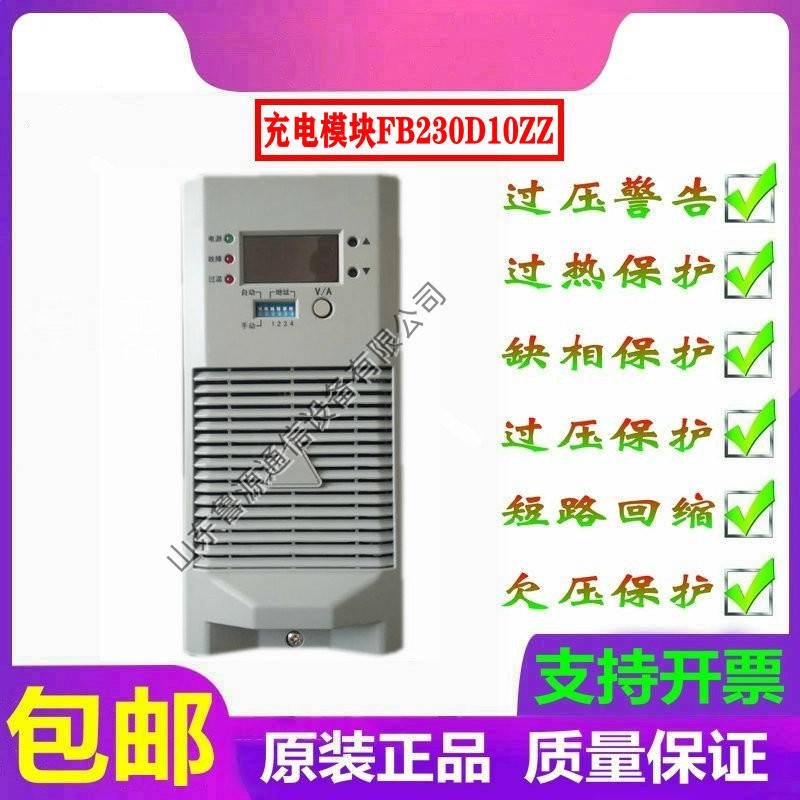

- FB230D10ZZ型号
- 直流屏品牌
需要采购其它品牌，其它型号，请咨询客服为了造成不必要的麻烦 .下单***定咨询好. 谢谢各位老板的支持.
产品用途:
主要适用在发电厂、水电站以及各类变电站、开闭所和用户变中，为断路器分、合闸及二次回路中的控制、信号、保护、远动通讯和故障照明提供直流电源。应用于电力、石油、化工、冶金、机械、造纸、建材、纺织、酿酒等领域。
FB系列直流充电模块
产品用途
主要适用在发电厂、水电站以及各类变电站、开闭所和用户变中，为断路器分、合闸及二次回路中的控制、信号、保护、远动通讯和故障照明提供直流电源。应用于电力、石油、化工、冶金、机械、造纸、建材、纺织、酿酒等领域。
产品组成
交流配电单元
监控系统模块
调压硅链模块
绝缘监测模块
高频开关整流模块
蓄电池监测仪
蓄电池组
馈电单元
各组成部分的原理和功能
交流配电单元： 直流屏的交流系统一般都有两路交流电输入，正常时交流电输入切换开关置于“自动”位置，1路工作，2路备用，交流电经交流输入空气开关、交流接触器、避雷器等送至各个充电模块，为高频开关整流模块提供交流电源。
监控系统模块：直流屏的监控系统是一个带LCD显示屏的人机界面，它是底层模块和后台管理的桥梁，是直流屏的大脑，发负责管理充电模块和底层对电池自动管理，查看当前故障信息、历史信息记录和各种参数。
调压硅链模块：直流电源系统对电池组进行均衡充电时，充电模块的输出电压会高于控制回路的额定电压值，这时就需要一个调压装置来调节电压给控母回路供电。硅链模块就是这样一个调压装置，可自动和手动来改变电压的大小，而***控制母线的电压在范围之内。
降压硅链单元是利用大功率的整流二极管的PN结正向压降叠加来产生调整压降。这种方式可靠，抗冲击性好，易维护。
绝缘检测模块：用于监控直流统电压及其绝缘情况，在直流系统出现绝缘强度下降（220V直流电压系统一般为低于25KΩ，110V直流电压系统一般为低于7 KΩ）等异常情况下，发出声光告警，并能找出对应的支路号和对应的电阻值。
高频开关整流模块：高频开关整流模块是直流屏的，负责给直流屏提供动力，一方面给蓄电池充电，另一方面给直流负载提供正常工作电流。充电模块内部有监控板能监视、控制模块运行情况。由于充电模块本身具有CPU，充电模块也可以脱离监控模块独立运行。
蓄电池组：作为全站直流系统的后备电源，在充电模块停止工作时，蓄电池无间断的向直流母线送电；此外，在电磁式断路器进行合闸操作时，合闸电流大于100A，此时蓄电池成为合闸电源。他就相当于一个存储机构，是整个直流屏的仓库，大家都知道交流电是不能存储的，所以直流屏就利用电池组把由模块转换过来的直流电转化成化学能，等到交流停电时又由化学能转化成电能来给直流负载供电。
环 境 条 件
◆ 环境温度不低于-5℃，不高于+40℃,设备存储环境温度允许为-10 ℃～60℃
◆ 环境相对湿度不超过90%（环境温度25 ℃ ）
◆ 运行地点无导电尘埃，没有腐蚀金属和破坏绝缘的气体或蒸汽
◆ 在室内场合下使用
◆ 如有特殊要求请在订货时提出，以***本产品能够可靠 运行
◆ 海拔高度:海拔高度≤2000m
系 统 参 数
● 稳压精度：≤±0.5%
● 稳流精度: ≤±0.5%
● 纹波系数: ≤±0.1%
● 功率因数: ≥0.92
● 效 率: ≥94%
● 噪 声: ≤45dB
● 均流不平衡度: ≤3%
● 介电强度：2000V/min无闪络，无击穿。
● 可靠性指标：MTBF≥100000h
● 交流电压输入范围：380V±15%
● 交流电压频率范围：50Hz±10%
● 防护等级：IP≥30
系统工作原理
电力操作电源系统主要由交流配电单元、充电模块、监控模块、配电监控、降压硅链、直流馈电单元、绝缘监测等几部分组成，系统的基本工作原理：
1、交流输入正常时
系统交流输入正常时，两路交流输入经交流切换控制电路选择其中一路输入，并通过交流配电单元给各个充电模块供电。充电模块将三相交流电转换为220V或110V的直流，经整监合在充电模块内部的隔离二极管隔离后输出，一方面给电池充电，另一方面给负载提供正常工作电流。
监控部分采用集散方式对系统进行监测和控制，充电柜、馈电柜的运行参数、充电模块的运行参数由数据采集模块采集处理，然后通过串行通讯口把处理后的信息上报给监控模块，有监控模块统一处理后显示在液晶屏上。同时可通过人机交互操作方式对系统进行设置和控制，若有需要还可接入远程监控。监控模块还能对充电模块进行均/浮充控制，限流控制等，以***电池的正常充电，延长电池寿命。
2、交流输入停电或异常时
正常浮充运行，交流输入停电或异常时，充电模块停止工作，这是由电池通过硅链系统不间断的给负载供电，监控模块监测电池电压、放电时间，当电池放电到设置的欠压点时，监控模块告警。交流输入恢复正常后，充电模块对电池充电。
监控器简介
电力监控器是整个直流系统的控制、管理中心；电力监控器的主要任务是：对系统中各功能单元和蓄电池进行长期自动监测、获取系统中的各种运行参数和状态、根据测量数据及运行状态实时进行处理，并以此为依据对系统进行控制。
采用以微处理器为核心的集散式电力监控器，模块化设计，对交流配电、直流馈电、整流模块、电池组和系统支路绝缘实施的监测和控制。
采用大屏点阵液晶显示，CCFL背光，实现全汉化显示，除完成常规数据测量，电源系统运行状态的实时显示外，还提供各种菜单、信息提示，轻触按键操作，实现人机对话。
通过显示屏，信号灯及声光报警提供各种工作状态、故障类型、故障部位指示，系统故障可准确定位，使系统维护变得简单有效。
对蓄电池电压、充放电电流的管理及严格控制是保护电池及延长电池使用寿命的关键，为此本监控模块根据用户设定的充电参数（如电压保护值、充电限流值、维护性均充间隔时间等），调整整流模块的充电方式、充电电流，自动完成电池的管理及保养维护。
高频开关电源模块
具有C级防雷处理和EMI滤波。可以有效吸收雷击残压和电网尖峰，***模块后级电路的。
模块采用无源PFC技术，功率因数可达0.94以上，采用高频软开关技术，模块转换效率大大提高，可达96%以上。
LCD汉字显示，模块工作状态和工作参数一目了然，在系统主监控工作时，模块接收主监控发出的工作指令。无主监控器时，可以在模块面板上方便的设置模块工作参数，模块可脱离主监控器工作。
软件校准技术：传统模块参数整定都采用电位器，存在固有缺陷，如电位器漂移问题以及现场调整不方便等问题。我公司生产的模块采用软件校准技术，模块内部没有一个电位器，通过按键和LCD显示可以校准模块输出电压、输出电流、电压测量、电流测量，模块参数调整方便快捷。
自主均流技术：模块间电流偏差小于3%。
ZVS软开关技术：为了使开关电源能够在高频下率地运行，我公司不断研究开发高频软开关技术，已成功开发了ZVS边缘谐振技术，使开关过程损耗大为降低，从而进一步减小体积、减轻重量、***提高模块性能。
