产品用途
主要适用在发电厂、水电站以及各类变电站、开闭所和用户变中,为断路器分、合闸及二次回路中的控制、信号、保护、远动通讯和故障照明提供直流电源。应用于电力、石油、化工、冶金、机械、造纸、建材、纺织、酿酒等领域。
1.EBU01检测2路温度、1 路电流、24节电池单体电压。EBU02检测19节电池单体电压。
2.EBU01/EBU02能根据电池单体电压自动分成2V、6V、12V三档测量以提高测量精度。
3.电池监测仪开机时,任一测量通道的电压大于约36V 时,电池监测仪关闭所有测量通道,停止测试。告警灯会闪烁。
必须断电消除故障才能恢复测试。
4.在电池监测仪运行过程中,任一测量通道的电压大于约16.7V时,电池监测仪关闭所有测量通道,停止测量并自动复
位,如果复位后检测到的电压仍大于16.7V 时,重复以上过程。复位过程中告警灯会闪烁,此过压消除后电池监测仪可
自行恢复正常工作。

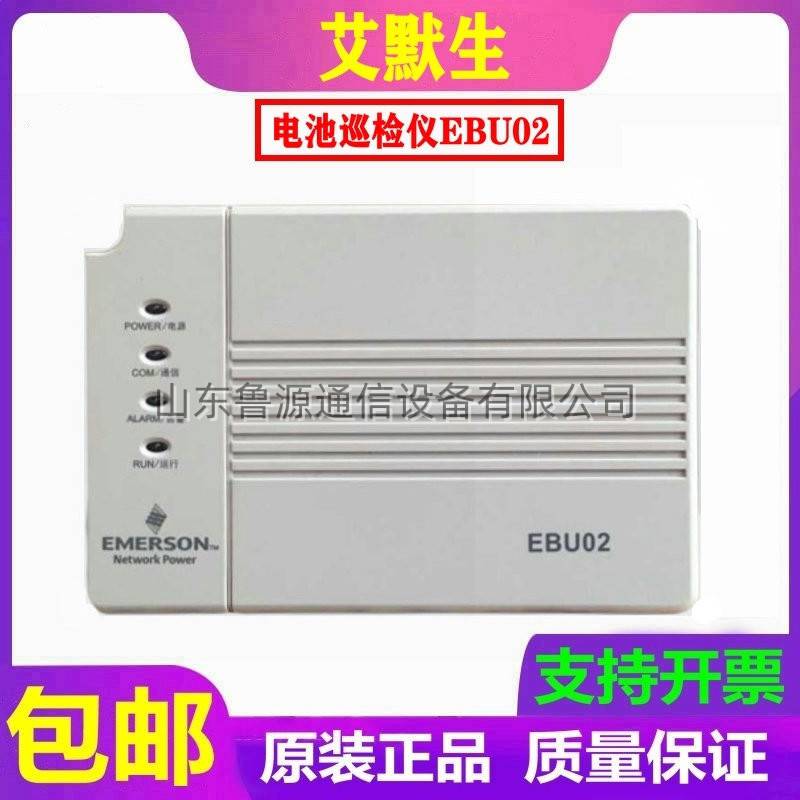

艾默生电池巡检仪EBU01/EBU02参数
参数名称 参数范围及误差 测量误差 备注
输入电压范围 80~320Vdc
功耗 <15W
工作环境温度 -10~+50℃
工作环境相对湿度 10%RH~90%RH
大气压 70~106kPa
机械尺寸(宽)x(高)x(深) 135mm×90mm×75mm
重量 约2kg
通信波特率 9600bps
电池组总电压 80~320V ±0.3% 电池单体电压累加所得
电池电流1 路 -4~4V,霍尔传感器量程-3000~3000A ±0.5%
电池温度2 路 -25~75℃ ±1℃
电池单体1~24 节电压 0.100~16.500V ±0.2% 适用于 EBU01
电池单体1~19 节电压 0.100~16.500V ±0.2% 适用于 EBU02
系统功能特点:
1、适合构成100AH以下的直流系统开闭所,小型用户站;
2、可安装3个220V7A或3个110V10A,提供220V/21A(110V30A);
3、模块和监控单元采用带电热插拔结构,在一个托架内,结构紧凑;
4、监控模块采用LCD汉字菜单显示,可实现系统参数设置、参数显示、系统故障指示和系统校准;
5、监控器内完成合母、控母电压、控母电流。电池充电电流检测,无需外接线和外接传感器
6、监控器具有对电池自动管理功能;
7、监控器具有硅链降压自动控制功能,只需外配硅链即可实现控母自动调压功能;
8、小系统可扩展三相交流电压检测,19节电池电压检测功能;
9、提供通讯接口RS232/RS485,及RTU、CDT、MODBUS三种通讯规约的选择,可与自动化系统连接。
10、开孔尺寸(MM):(1+3):493(宽)×200(高) (1+2):366(宽)×200(高)。小系统-100AH系列是我公司专为100A以下小容量系统而设计;系统采用一体化设思想,由整流模块、监控模块、硅链降压控制构成;具有结构简单、组屏方便、组屏本低等特点。
系统功能特点:
1、适合构成100AH以下的直流系统开闭所,小型用户站;
2、可安装3个220V7A或3个110V10A,提供220V/21A(110V30A);
3、模块和监控单元采用带电热插拔结构,在一个托架内,结构紧凑;
4、监控模块采用LCD汉字菜单显示,可实现系统参数设置、参数显示、系统故障指示和系统校准;
5、监控器内完成合母、控母电压、控母电流。电池充电电流检测,无需外接线和外接传感器
6、监控器具有对电池自动管理功能;
7、监控器具有硅链降压自动控制功能,只需外配硅链即可实现控母自动调压功能;
8、小系统可扩展三相交流电压检测,19节电池电压检测功能;
9、提供通讯接口RS232/RS485,及RTU、CDT、MODBUS三种通讯规约的选择,可与自动化系统连接。
10、开孔尺寸(MM):(1+3):493(宽)×200(高) (1+2):366(宽)×200(高)。小系统-100AH系列是我公司专为100A以下小容量系统而设计;系统采用一体化设思想,由整流模块、监控模块、硅链降压控制构成;具有结构简单、组屏方便、组屏本低等特点。
系统功能特点:
1、适合构成100AH以下的直流系统开闭所,小型用户站;
2、可安装3个220V7A或3个110V10A,提供220V/21A(110V30A);
3、模块和监控单元采用带电热插拔结构,在一个托架内,结构紧凑;
4、监控模块采用LCD汉字菜单显示,可实现系统参数设置、参数显示、系统故障指示和系统校准;
5、监控器内完成合母、控母电压、控母电流。电池充电电流检测,无需外接线和外接传感器
6、监控器具有对电池自动管理功能;
7、监控器具有硅链降压自动控制功能,只需外配硅链即可实现控母自动调压功能;
8、小系统可扩展三相交流电压检测,19节电池电压检测功能;
9、提供通讯接口RS232/RS485,及RTU、CDT、MODBUS三种通讯规约的选择,可与自动化系统连接。
10、开孔尺寸(MM):(1+3):493(宽)×200(高) (1+2):366(宽)×200(高)。
