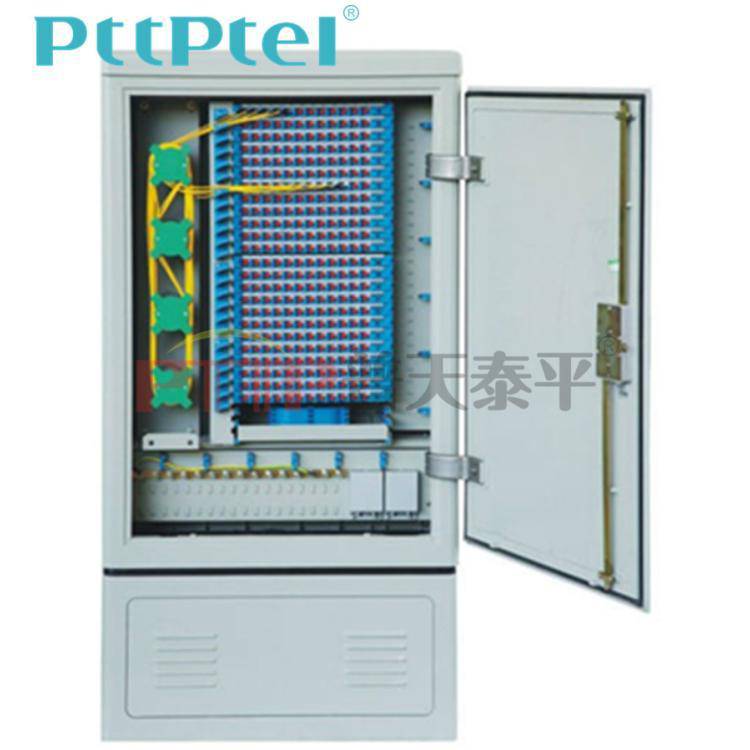

GXF5-01型光缆交接箱 |
概述
GXF5型光缆交接箱是用于光纤接入网中主干光缆与配线光缆节点处的接口设备，可以实现光纤的熔接、分配、存储以及调度等功能，可采用落地和架空安装方式，小容量的可采用壁挂安装方式。
|
特点
- 箱体采用SMC增强复合材料经高温高压制作而成或采用优质不锈钢板制作，抗腐蚀、耐老化性能优越，机械强度高。使用寿命大于20年。
- 箱体采用复合夹芯结构，隔热性能好，能有效防止凝露的产生。
- 箱体门板采用槽式结构，辅以高性能密封件，密封性能优良。
- 门锁采用三面防盗齿锁芯，防盗功能强。
- 全模块化设计、配置灵活、安装方便，能适应多次扩容的需要。
- 分熔接配线一体化和熔接配线分离二种结构形式，熔配一体化结构具有高密度与大容量的特点。
- 可实现光缆直通盘储功能。
- 光缆、跳纤进出各自独立，互不干扰，具有充裕的光缆固定和跳纤收容空间。
|
主要技术指标
- 工作温度：-40℃～+60℃
- 相对湿度：≤95%（+40℃时）
- 大气压力：70kPa～106 kPa
- 箱体密封性能达到GB/T4208标准中IP65级要求。
- 光纤连接器插入损耗≤0.2dB，回波损耗：≥50dB；
- 机箱高压防护接地装置与机箱金属构件间绝缘电阻：≥2×104 MΩ（DC500V）
- 机架高压防护接地装置与机架间耐电压：≥3000V（DC）/1 min,不击穿，无飞弧。
|
外形尺寸与容量
型号 | 外形尺寸(含底座)
高×宽×深mm | 熔接/终端容量
（芯） | 直通熔接容量
（芯） | 备注 | GXF5-01B1 | 1460×800×380 | 216（熔配分离） | | 不锈钢箱体，单面单开门 | GXF5-01B2 | 1700×800×380 | 288（熔配分离） | | 不锈钢箱体，单面单开门 | GXF5-01B3 | 1700×800×570 | 576（熔配分离） | | 不锈钢箱体，双面单开门 | GXF5-01B4 | 1700×1000×380 | 576（一体化） | 180 | 不锈钢箱体，单面双开门，16芯一体化熔接盘 | GXF5-01B5 | 1500×750×320 | 288（一体化） | 120 | 不锈钢箱体，单面单开门，12芯一体化熔接盘 | GXF5-01B6 | 1700×1000×380 | 720（一体化） | 312 | 不锈钢箱体，单面双开门，24芯一体化熔接盘 | GXF5-01B7 | 1600×750×320 | 288（一体化） | 36 | 不锈钢，12芯熔接盘，加2个2：32分路器框 | GXF5-01B8 | 1700×800×570 | 576（一体化） | 72 | 不锈钢，12芯熔接盘，加4个2：32分路器框 | GXF5-01B9 | 1150×600×305 | 144（一体化） | 60 | 不锈钢，12芯熔接盘，加1个2：32分路器框 | GXF5-01B10 | 1000×560×305 | 96（一体化） | 36 | 不锈钢，12芯熔接盘 | GXF5-01-SMC-288A | 1450×750×350 | 288（一体化） | 144 | SMC箱体，双面单开门，12芯一体化熔接盘可加2个2：32分路器框 | GXF5-01-SMC-288B | 1450×750×350 | 288（一体化） | 120 | SMC箱体，单面单开门，12芯一体化熔接盘可加4个2：32分路器框 | GXF5-01-SMC-576A | 1480×750×520 | 576（一体化） | 240 | SMC箱体，双面单开门，12芯一体化熔接盘 | GXF5-01-SMC-144A | 1035×570×308 | 144（一体化） | 36 | SMC箱体，壁挂或落地，12芯一体化熔接盘 | GXF5-01-SMC-96A | 1000×480×300 | 96（一体化） | 36 | SMC箱体，壁挂或落地，12芯一体化熔接盘 | GXF5-01-SMC-48A | 450×320×180 | 48（熔配分离） | / | SMC箱体，壁挂 | GXF5-01-SMC-1152A | 1574×1467×635 | 1152（一体化） | / | SMC箱体，双面双开门，12芯一体化熔接盘。上部可装16只1：64盒式光分路器 | GXF5-01-SMC-288-MT | 1450×750×320 | 288芯 (无跳接) | 84 | SMC箱体，单面单开门 |
|
