8路16路32路4-20mA工业级模拟量光端机 电流量信号转光纤转换器

参数
  • 汉源高科品牌
  • HY5700-16mA(Z)型号
  • 2023批号
北京 海淀区 不限
汉源高科(北京)科技有限公司 6年
进入店铺 在线咨询
产品详情

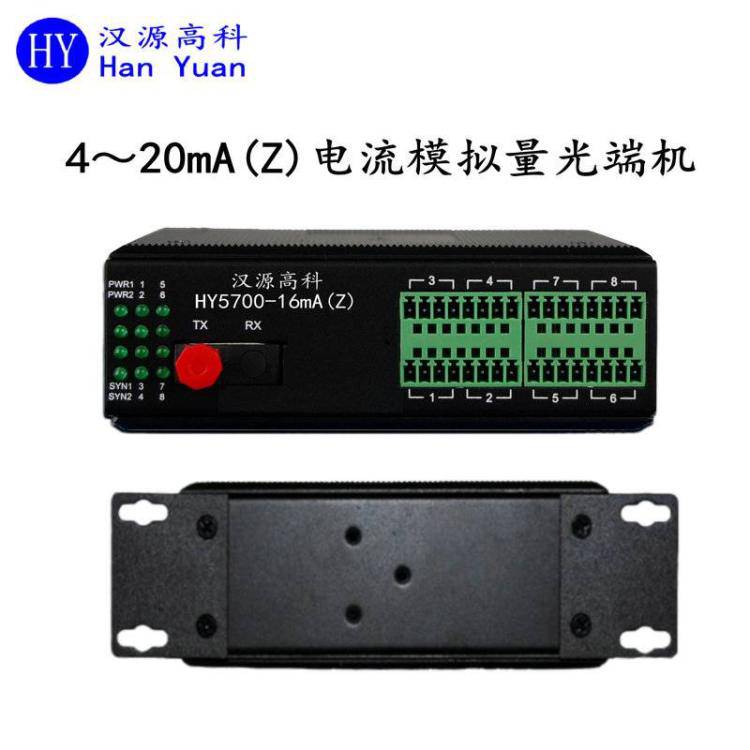

汉源高科16路4~20mA电流模拟量光端机HY5700-16mA(Z)支持16路4-20mA的电流信号转换为光纤信号传输,接收机把光纤信号还原为发射端输入的4-20mA的电流信号(单模单纤,光口FC,传输距离20公里);输入电压:DC12-48V(双电源冗余备份),电源支持过载保护,防反接保护;防护等级:IP40、防雷防浪涌、DIN卡轨式、金属外壳、无风扇设计;工作温度:-40℃~+85℃(工业级物料);

产品特点

1,支持16路4~20mA的电流信号转换为光纤信号传输,接收机把光纤信号还原为发射端输入的4~20mA的电流信号(单模单纤,光口FC,传输距离20公里);

2,输入电压:DC12~48V(双电源冗余备份),电源支持过载保护,防反接保护;

3,防护等级:IP40、防雷防浪涌***干扰、DIN卡轨式、金属外壳、无风扇设计;

设备参数

光口特性

光纤模式:多模、单模可选

光纤连接:单纤、双纤可选

物理接口:FC、SC、ST可选(默认出厂FC)

光纤波长:850nm、1310nm、1550nm可选

传输距离:多模0~2km,单模0~120km

电流量特性

接口数量:1~16路

输入/出范围:4~20mA/0~20mA

分辨率:12位

采样速率:100K次/秒

时间延迟:<1ms

负载能力:600Ω

输入电阻:125Ω

精度:0.4%(常温)

电流量:

支持1~16路4~20mA电流模拟量

输入输出范围:4~20mA

分辨率:12位

采样速率:20K次/秒

时间延迟:<1ms

负载能力:600Ω

输入电阻:125Ω

精度:<0.4%(常温)

电压量:

支持1~16路0~5V/0~10V电压模拟量

输入输出范围:0~10V(包含了0~5V)

分辨率:12位

采样速率:20KHZ次/秒

时间延迟:<1ms

负载能力:600Ω

输入阻抗:100KΩ

精度:<0.4%(常温)

机械特性

尺寸(长×宽×高):135mm×120mm×40mm

净重:800克

外壳:IP40等级保护,铝合金外壳

安装:DIN35导轨式安装

工作环境

工作温度:-40℃~+85℃

存储温度:-40℃~+85℃

相对湿度:5%~95%(无凝露)

保修期

保修期:5年

符合标准

IEC61000-4-2(ESD):电源端:±6KV;接触放电,±8KV 空气放电;继电器:±4KV 接触放电,±4KV 空气放电;信号端:±4KV 空气放电

IEC61000-4-4(EFT):电源端:±4KV,继电器:±4KV

IEC61000-4-5(Surge):电源端:±2KV DM/±4KV CM,继电器:±2KV DM/±4KV CM

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)

IEC61000-6-2(通用工业标准),IEC61850-3(变电站),IEEE1613(电力分站)

EN50121-4(轨道交通)

产品型号

HY5700-1mA(Z)

1路单向4~20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-2mA(Z)

2路单向4~20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-4mA(Z)

4路单向4~20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-8mA(Z)

8路单向4~20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-16mA(Z)

16路单向4~20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电HY5700-32mA(Z)

32路单向4~20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-1mA(S)

1路双向4~20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-2mA(S)

2路双向4~20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-4mA(S)

4路双向4~20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-8mA(S)

8路双向4~20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电HY5700-16mA(S)

16路双向4~20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

注:光口传输速率20KM/40KM/60KM/80KM/100KM可选

汉源高科(北京)科技有限公司主要产品有:工业级光纤收发器、万兆光纤收发器、LED大屏光纤收发器、工业级交换机、工业级POE交换机、工业级环网交换机、万兆工业以太网交换机、二层网管型工业以太网交换机、三层管理型工业以太网交换机、一键环网交换机、M12车载工业级交换机、POE光纤收发器、综合多业务光端机、开关量光端机、模拟量光端机、Profibus-DP光端机、PCM电话光端机、485数据光端机、PDH光端机、HDMI光端机、VGA光端机、DVI光端机、综合光接入设备、光模块等。

公司产品在平安城市、智能交通、高速公路、电警卡口、雪亮工程、污水处理、综合管廊、智能制造、石油化工、多媒体、新能源、物联网、工业自动化控制等众多域得到应用。
