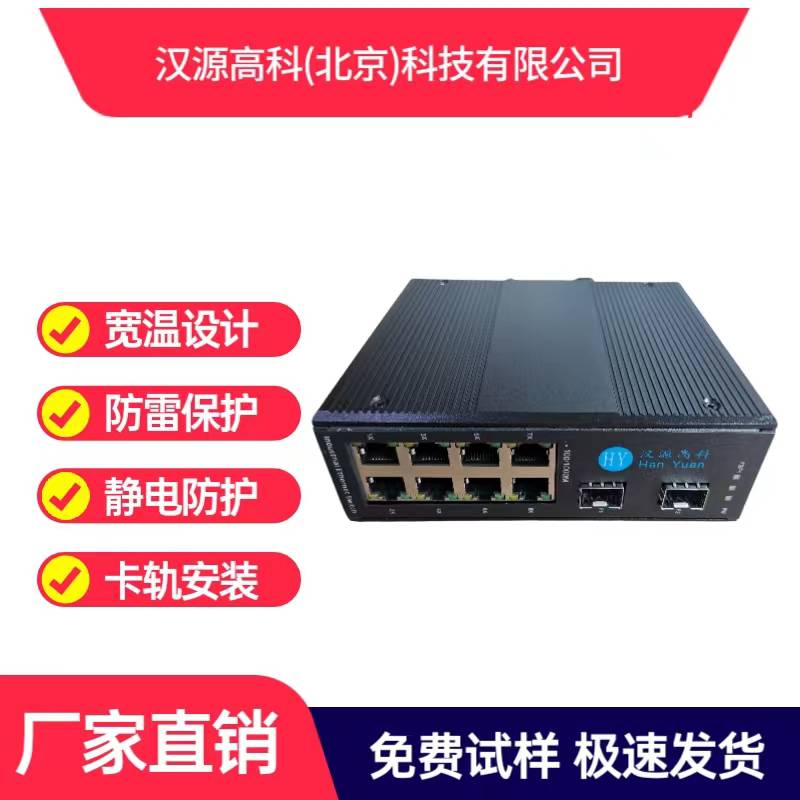

HY5700-4528G-LC20系列工业级以太网交换机配有2个SFP千兆光口,8个10/100/1000M以太网端口,支持IEEE802.3、IEEE802.3x、IEEE802.3u标准,支持全双工/半双工、MDI/MDI-X自适应。LED灯系统状态指示,可以帮助系统维护者监控网络的连接状况。
HY5700-4528G-LC20系列工业级交换机工作温度范围-40℃~+85℃,提供宽压双电源输入,支持IP40防护等级和EMC工业四级电磁兼容性要求,DIN导轨式安装。可靠的工业级设计可以让您的自动化系统无间断稳定运行。
产品特性
工业以太网系列,为严酷苛刻的工业环境而设计
8个10/100/1000Base-T(X)以太网电口,2个1000Base-X光口
电接口(RJ45接口)支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测
内置交换核心,提供8个交换式10/100/1000Base-T(X)双绞线以太网口,支持VLAN组,实现电口备份和多用户接入
光接口支持双纤多模、双纤单模、单纤单模三种光纤传输模式,SC/LC接口可选
传输距离系列多,可实现长达120公里的传输
低位延迟和弹性缓存技术:采用“存储转发”模式,无缝连接不同速率设备,工作模式自适应
符合工业四级电磁兼容性要求
宽温型:工作温度-40℃~+85℃
宽压型:支持宽范围交直流电源输入24VDC(12~36VDC)
支持内部隔离,冗余双电源输入
电源支持过载保护、防反接保护
防雷功能:采用进口防雷器件,防雷击,可抗感应高压,防浪涌等
防雷等级:电源接口四级防雷
IP40外壳防护等级,能够经受住恶劣环境的考验
铝制机箱散热表面设计、无风扇、无散热孔,散热,降低修复时间
导轨或壁挂式安装
所有型号皆通过烤机测试,保修期:5年
技术参数
网络标准:IEEE802.3,IEEE802.3u,IEEE802.3x
支持介质
10BASE-T,CAT3、4、5UTP(≤100米)
100BASE-TX,CAT5 UTP(≤100米)
1000BASE-T,CAT6 UTP(≤100米)
SFP可拔插模块支持:1000BASE-X以及100BASE-FX,单模/多模光纤,LC/SC接口可选
网络接口:8个10/100/1000Mbps自适应以太网RJ45电口;4个千兆SFP模块单模/多模接口(LC/SC)
交换方式:存贮转发
流量控制:半双工背压,全双工IEEE802.3x
交换容量:24Gbps
包缓存大小:4Mbits
MAC地址表:8K
指示灯
电源指示:PWR1、PWR2
设备运行指示:RUN
电口指示:LINK/ACT、10M、100M、1000M
百兆/千兆光口指示:LINK/ACT
传输距离
双绞线100米(标准CAT3、4、5、6UTP)
多模光纤850nm,0.5Km
多模光纤1310nm,2Km
单模光纤1310nm,20Km
单模光纤1310nm,40Km
单模光纤1550nm,60Km
单模光纤1550nm,80Km
电源:支持单路/双路24VDC冗余输入(12~36VDC)
电源端子:4芯5.08mm间距接线端子,过压、过流、反接保护,双电源冗余保护
功耗
空载功率:3.80W(24VDC/0.16A)
满载功率:6.80W(24VDC/0.28A)
工作温度:-40℃~+85℃
存储温度:-40℃~+85℃
相对湿度:5%~95%(无凝结)
机械结构
IP40防护等级设计,波纹式高强度金属外壳
采用DIN卡轨式安装
尺寸:146mm*116mm*48mm
