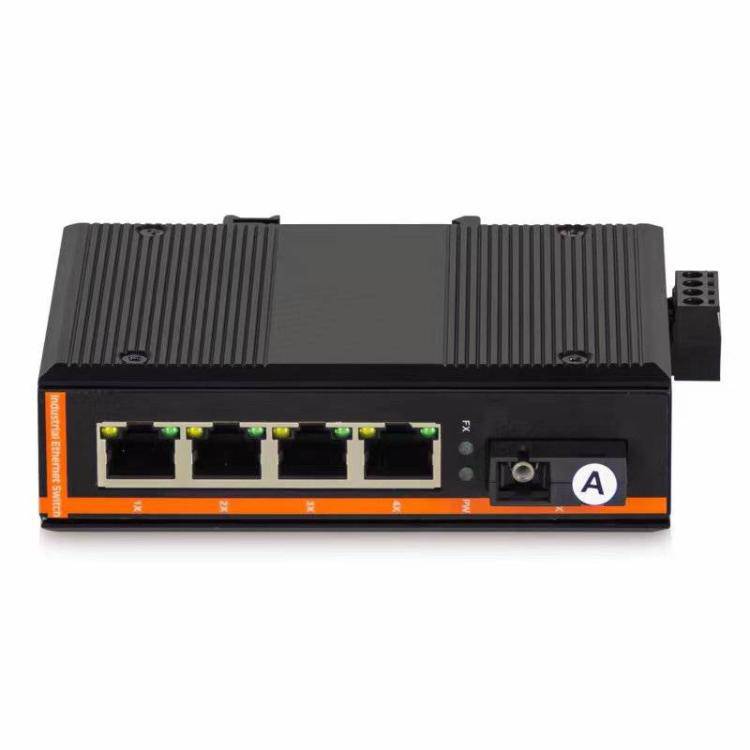

汉源高科HY5700-4514F-SC20系列工业级光纤收发器支持1个百兆光纤接口，4个百兆以太网电接口。用户可根据工业应用现场的实际需要，选择合适的光纤的接口类型以及光接口的传输距离。汉源高科HY5700-4514F-SC20工业级光纤收发器支持宽电压输入范围，可提供双电源冗余接入。该系列针对工业恶劣环境开发，采用坚固的铝合金外壳，无风扇设计，低功耗，可以在-40℃～+85℃的环境中稳定工作。产品符合工业四级的电磁EMC以及防雷标准要求，在风场通信、高速公路、地铁、电力、智能交通和工厂自动化通信中得到应用。
产品特点
□1个100Base-FX光口和4个100Base-T电口
□全双工/半双工自适应，MDI/MDIX自动极性反转
□抗强电磁干扰能力
□MINI型坚固全铝外壳，适合高温，高湿，严寒的恶劣的环境中应用
□双电源供电端口，供电压12～36VDC
□支持双绞线叉连接开关选择，方便系统调试安装
□无中继传输距离可达0～120公里；
□单纤/双纤；单模/多模；FC/SC/ST/LC可选；
技术参数
标准
IEEE 802.3
IEEE 802.3i
IEEE 802.3u
IEEE 802.3X
接口
接口数量：5个
百兆光口：1个100BASE‐X(单/多模、单/双纤、SC /ST /FC接口任选）
百兆电口：4个10/100BASE‐T自适应以太网RJ45接口
传输模式：支持全双工工作模式
设备参数
应用层级：二层
背板带宽：1.4Gbps
端口结构：非模块化
指示灯
电源指示灯：PWR
接口指示灯：电口、光口（Link/ACT）
交换属性
MAC 表：1K
包缓冲区：512K
包转发率：7.4MPPS
延迟时间：＜3μs
交换方式：存储‐转发
机械结构
外 壳：金属材质
散热方式：自然冷却，无风扇
尺 寸：120*90*32mm
重 量：0.55Kg
安装方式：DIN卡轨式
传输距离
双绞线: 100m (采用CAT5, CAT5e网络线缆)
多模光纤：2km
单模光纤：20/40/60/80KM
环境
工作温度：‐40℃～+85℃
存储温度：‐40℃～+85℃
相对湿度：5～95% (无凝霜)
电源
输入电压：DC12～36V（双电源冗余备份）
接入端子：凤凰端子
功率（满载）：＜4.5W
标准与认证
EMI：FCC CFR47 Part 15, EN55022/CISPR22, Class A
EMS:
IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air)
IEC61000-4-3 (RS): 10V/m (80MHz-2GHz)
IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV
IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV
IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz)
IEC61000-4-16 (Common mode conduction): 30V (cont.), 300V (1s)
Machinery：
IEC60068-2-6 (Vibration)
IEC60068-2-27 (Shock)
IEC60068-2-32 (Free Fall)
MTBF：100，000小时
订购信息
HY5700-4511F-FC20B 1口百兆光纤收发器工业导轨式接收机；光口：1个百兆光口，距离20公里，FC口，单模单纤；电口：1个百兆网口；安装方式：工业导轨式
HY5700-4511F-FC20A 1口百兆光纤收发器工业导轨式发送机；光口：1个百兆光口，距离20公里，FC口，单模单纤；电口：1个百兆网口；安装方式：工业导轨式
HY5700-4512F-FC20A 2口百兆光纤收发器工业导轨式发送机；光口：1个百兆光口，距离20公里，FC口，单模单纤；电口：1个百兆网口；安装方式：工业导轨式
HY5700-4514F-FC20A 4口百兆光纤收发器工业导轨式发送机；光口：1个百兆光口，距离20公里，FC口，单模单纤；电口：1个百兆网口；安装方式：工业导轨式
HY5700-4511G-FC20B 1口千兆光纤收发器工业导轨式接收机；光口：1个千兆光口，距离20公里，FC口，单模单纤；电口：1个千兆网口；安装方式：工业导轨式
HY5700-4511G-FC20A 1口千兆光纤收发器工业导轨式发送机；光口：1个千兆光口，距离20公里，FC口，单模单纤；电口：1个千兆网口；安装方式：工业导轨式
HY5700-4512G-FC20A 2口千兆光纤收发器工业导轨式发送机；光口：1个千兆光口，距离20公里，FC口，单模单纤；电口：1个千兆网口；安装方式：工业导轨式
HY5700-4514G-FC20A 4口千兆光纤收发器工业导轨式发送机；光口：1个千兆光口，距离20公里，FC口，单模单纤；电口：1个千兆网口；安装方式：工业导轨式
注：光口传输速率20KM/40KM/60KM/80KM/100KM/120KM可选
