HY5700-4511F-SC20系列是汉源高科自主研发的工业级百兆光纤收发器，为满足工业领域和系统而设计，能在严苛的使用环境中长时间稳定运行。具备1个百兆以太网自适应电口+1个百兆SC光纤接口，所有端口支持全线速转发。
HY5700-4511F-SC20工业级百兆光纤收发备工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35年、5年保修，非管理机型，即插即用，无需配置，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济、稳定、可靠的通信网络。
产品特点
◆工业以太网系列，专为严酷苛刻的工业环境而设计
◆产品提供1个百兆光纤接口和1个10/100M自适应电口
◆光接口支持单模多模、单纤双纤以及SC/ST/FC/LC接口可选
◆缓存达1Mbit，可满足4K的流畅传输
◆支持大背板带宽，大交换缓存，确保所有端口线速转发
◆符合IEEE802.3/802.3U/802.3x存储转发方式
◆电接口支持10/100M自适应、全/半双工方式、MDI/MDI-X自动侦测
◆DC12～36V宽压冗余电源设计，防反接，过流保护功能
◆防雷功能：防雷击，可抗感应高压，防浪涌等
◆-40℃～+85℃宽温设计，确保设备适应各种严酷的现场环境

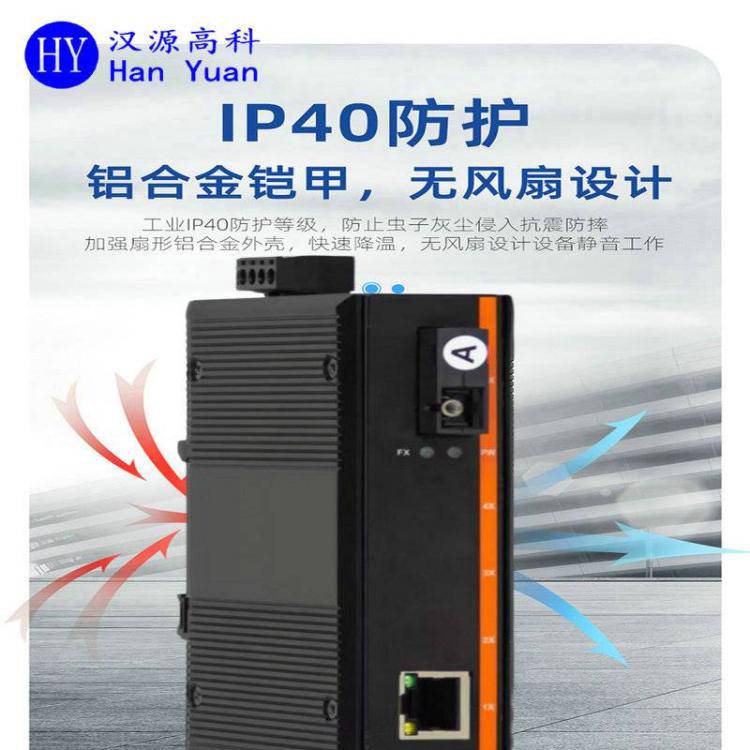

◆IP40防护等级，高强度金属外壳，无风扇，低功耗设计
◆采用DIN导轨式安装，即插即用
◆低功耗无风扇设计、符合工业四级电磁EMC要求
◆所有型号皆通过烤机测试，工业产品5年保修
技术参数
协议标准：IEEE802.3，IEEE802.3u，IEEE802.3x，IEEE802.3af/at
交换性能
转发速率：0.744Mpps
传输方式：存储转发
缓存大小：512k
交换带宽：1Gbps
延迟时间：＜3μs
MAC地址表：1K
接口
电口：10/100Base-TX，RJ45接口自动流速控制，全/半双工模式和MDI/MDI-X自动侦测
光口：100Base-FX（SC/FC/ST接口可选）
传输距离
双绞线：100M
光纤：2KM（多模）；20KM/40KM/60KM/80KM/100KM/120KM（单模）
PoE功能：IEEE802.3af/max15.4W；IEEE802.3at/max30W
指示灯
电源指示灯：PWR
接口指示灯：电口(LNK/ACT)
光口：OPT/LNK
电源输入电压：DC12-36V双电源备份
接入端子：4芯5.08mm间距插入式端子
功率：＜3W
过载保护：支持
反接保护：支持
冗余保护：支持
机械结构
外壳：铝合金外壳
散热方式：无风扇，自然冷却
防护等级：IP40
尺寸：120*92*28mm
重量：500g
安装方式：DIN导轨式
环境
工作环境：-40℃～+85℃
储存温度：-40℃～+85℃
相对温度：5%～95%（无凝结）
MTBF：100000h
认证：通过检验报告
行业标准
EMI：FCC CFR47 Part 15，EN55022/CISPR22，Class A
EMS
IEC61000-4-2(ESD) ±8kV(contact)，±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz-2GHz)
IEC61000-4-4(EFT) Power Port：±4kV；Data Port：±2kV
IEC61000-4-5(Surge) Power Port：±2kV/DM，±4kV/CM；Data Port：±2kV
IEC61000-4-6(CS) 3V(10kHz-150kHz)；10V(150kHz-80MHz)
机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
订购信息
HY5700-4511F-FC20B 1口百兆光纤收发器工业导轨式接收机；光口：1个百兆光口，距离20公里，FC口，单模单纤；电口：1个百兆网口；安装方式：工业导轨式
HY5700-4511F-FC20A 1口百兆光纤收发器工业导轨式发送机；光口：1个百兆光口，距离20公里，FC口，单模单纤；电口：1个百兆网口；安装方式：工业导轨式
HY5700-4512F-FC20A 2口百兆光纤收发器工业导轨式发送机；光口：1个百兆光口，距离20公里，FC口，单模单纤；电口：1个百兆网口；安装方式：工业导轨式
HY5700-4514F-FC20A 4口百兆光纤收发器工业导轨式发送机；光口：1个百兆光口，距离20公里，FC口，单模单纤；电口：1个百兆网口；安装方式：工业导轨式
HY5700-4511G-FC20B 1口千兆光纤收发器工业导轨式接收机；光口：1个千兆光口，距离20公里，FC口，单模单纤；电口：1个千兆网口；安装方式：工业导轨式
HY5700-4511G-FC20A 1口千兆光纤收发器工业导轨式发送机；光口：1个千兆光口，距离20公里，FC口，单模单纤；电口：1个千兆网口；安装方式：工业导轨式
HY5700-4512G-FC20A 2口千兆光纤收发器工业导轨式发送机；光口：1个千兆光口，距离20公里，FC口，单模单纤；电口：1个千兆网口；安装方式：工业导轨式
HY5700-4514G-FC20A 4口千兆光纤收发器工业导轨式发送机；光口：1个千兆光口，距离20公里，FC口，单模单纤；电口：1个千兆网口；安装方式：工业导轨式
注：光口传输速率20KM/40KM/60KM/80KM/100KM/120KM可选
