汽车生产流水线轨道总装线 组装线 装配线铝合金导轨铝材
¥14.00
苏州平衡车环型组装线 滑板车上下循环总装线 pack包流水线定制
¥1800.00
面板灯自动组装生产线【LED平板灯自动组装线】路灯自动装配线】
¥286.00
差速链总装线 流水线铝型材倍速链组装线铝导轨轨道铝镁合金
¥290.00
LED灯管自动组装线、老化、固化、测试、包装一体机
¥368.00
LED路灯组装线、LED生产线、LED装配线 |

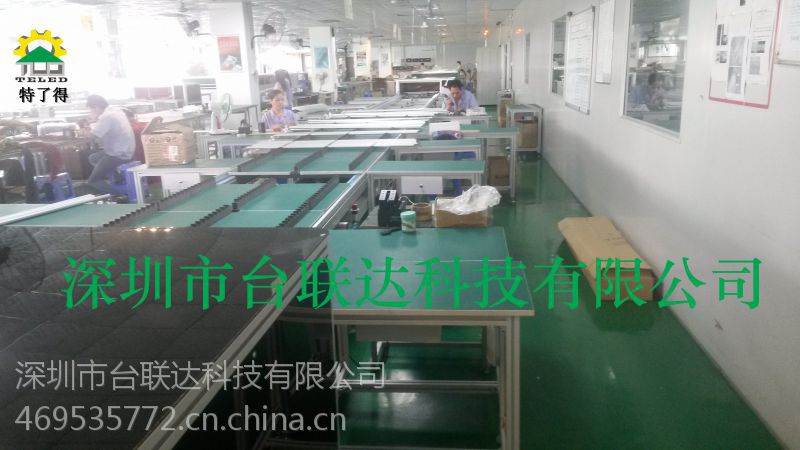

LED路灯组装生产线
1、规格：L28000*W600*H750MM 2、线体支架采用40×40铝材加工，表面阳极化处理 3、线体导轨采用100×118专用三倍速铝材，表面氧化处理 4、配置气源，主气管采用3/4 优质水管,每工位配一套快速接咀 5、采用苏州特种链条厂生产的BS30-C212A型三倍速耐磨***抗拉力优质链条（RF2060） 6、主动力采用2HP台湾万兴连体减速电机 7、工装板运行速度为15m/min 8、独立工作台，采用δ16MM复合板，面贴防静电胶皮，胶封边 9、配置20套T8/40W单支带罩配支架，照明电缆采用国产优质国标￠1.5m㎡多芯铜线分两组控制 10、配置27×27风批铝材共26米，配带自锁尼龙滑轮26套，铝材表面氧化处理 11、配置25×15H型铝合金材料工艺指导书支架，配置A4绿色亚克力板及透明亚克力板，透明亚克力板横向置放 12、配置26套多双位功能插座及65×65专用线槽（配盖），插座电缆采用国标￠4m㎡多芯铜线分2组单独开关控制 13、全线贯穿4m㎡防静电铜线 14、工位阻挡器采用浙江温岭QX-1带缓冲立式阻挡器配脚踏阀 15、控制阻挡器采用浙江温岭QX-1带缓冲立式阻挡器配日本欧姆龙行程开关及二位三通电磁阀控制 16、卧式控制阻挡器采用浙江温岭QX-3带缓冲立式阻挡器配日本欧姆龙行程开关及二位三通电磁阀控制 17、安装阻挡器支架采用4㎜优质铁板折弯成型，表面喷塑处理 18、调节脚杯采用M12镀锌脚杯 B工装板 1、规格：L1000*W600*H27MM 2、采用δ25MM夹板加工制作，面贴防静电胶皮，底部反贴防火板，胶封边 3、工装板前后开有阻档缺口及缓冲胶块 4、工装板沿长度方向设置有4套导向轮装置，***了工装板运行平隐顺畅 C 返板升降权 1、规格：L1200*W1050*H1200MM 2、线体支架采用40×40钢材组装成型，外表美观，表面喷塑处理 3、升降采用亚德客SC-80*200-S标准气缸，配电磁阀动作 4、输送采用台湾永坤90W连体电机，配防滑皮带输送 5、吊篮采用δ4.0钢板折弯加工，表面喷塑处理 6、封板采用δ1.5钢板，表面喷塑处理 7、护边采用23*130铝材 8、外框采用圆弧铝材及40*40*1.2MM铝材加工,茶色亚克力板装饰 9、脚杯采用M12*80MM可调镀锌脚杯. |
|
| LED路灯总装线 |
一﹒工程项目：LED路灯总装线 二﹒规格参数：长：L15000mm×宽W3000mm×高H740mm 三﹒数 量：2条 四﹒选材制作及说明： 1) 组装线 a) 道 轨: 东南铝业912型材制作。 b) 输送链：苏州特种三倍速链条，T=38.1 c) 支 架：50×25mm扁通，配M14脚杯，±25mm内可调。 d) 灯 架： 50×25mm扁通，双边安装40W单支带罩日光灯，连续排列, ) 气 管：安装于灯架中间和脚架底部中间，采用6分镀锌管，每工位配一个快速接嘴。 f) 吊路槽：专用铝型材导轨，每工位配1个吊路轮。 g) 工艺挂架：线体两边设置专用“H”型铝型材工艺图挂架，并每工位配置一套A4亚克力工艺看板。 h) 仪表台: 设置在灯架中，20mm夹板制作，宽度为400mm，面贴5mm绿色防防静电胶皮；“T”型胶包边。 i) 龙 骨：采用6分镀锌管，装于脚架底部气管两边。 j) 线槽插座：采用δ1.5mm冷板折弯成型制做线槽，双边每工位安装2个三位万用插座。 k) 风扇：采用优质国产摇头风扇，1米装一台； l） 表面处理：线体铁材部分电脑色烤漆。 2) 生产线动力机构 a) 马 达:台湾品牌2.2KW亚士霸马达 380V。 b) 牙 箱：台湾品牌亚士霸100型1:60牙箱。 c) 传动机构：苏州特链专用主动链轮，Ø50mm主动轴。 d) 张紧机构：苏州特链专用张紧座。 e) 机 架：50×50mm铁钢制作。 f) 表面处理：电脑色烤漆。 3) 平行移载机构 a) 进出板动力:台湾进口TWT60微型齿轮减速马达。 b) 左右平移动力:台湾进口TWT60微型齿轮减速马达。 c) 进出板输送：丹麦进口绿色防滑皮带。 d) 左右平移：采用道轨上行走尼龙轮。 e) 表面处理：电脑色烤漆。 4) 工位阻挡器含脚踏阀 a) 阻挡器缸：国产优质专用阻挡器缸。 b) 脚踏阀：国产优质脚踏阀。 c) 脚踏板：用δ3mm钢板制作脚踏板，喷烤漆处理面贴绿色胶皮。 d) 桥架：桥架采用δ3mm钢板折弯成型制作。 e) 表面处理：脚踏板及桥架电脑色烤漆。 5) 自动控制卧式阻挡器 a) 阻挡器：国产优质专用卧式加强型阻挡器。 b) 桥架：采用δ4mm钢板折弯成型制作。 c) 放板机构：由PLC给信号自动放板。 d) 表面处理：桥架经电脑色烤漆。 6) 自动顶升装置 4套 a) 日本SMC优质专用气动顶升机构。 b) 进出板动力:台湾进口TWT60微型齿轮减速马达。 c) 桥架用δ3mm钢板折弯成型制作。 D） 进出板输送：丹麦进口绿色防滑皮带。 e） 表面处理：桥架经电脑色烤漆。 7）组装工位(双边)20个 a) 进出板动力:台湾进口TWT60微型齿轮减速马达。 b） 进出板输送：丹麦进口绿色防滑皮带。 c) 桥架用δ3mm钢板折弯成型制作。 D） 表面处理：桥架经电脑色烤漆。 e） 尺寸为1250mm×610mm f） 表面处理：桥架经电脑色烤漆。 8) 工装板 a) L600×W1200mm工装板采用δ20mm进口高密度纤维板制作，面贴5mm防静电胶皮，T型胶包边，底部反贴白色防火板。上面配360°直径600的旋转工装板（每台配备40个工装板） b) 板面两侧安装L150×W20×H30mm产品定位橡胶条，两间距为450mm。 9) 控制系统 a) 主控采用日本进口三凌PLC程序控制器。 b) 各电机通断采用日本进口富士接触器及保护器。 c) 中间继电器，行程开关均采用日本OMRN品牌电器。 d) 行程定位采用槽型感应开关。 |
| 所有产品 >> LED生产设备(组装） >> LED路灯生产线
|
