技术参数：

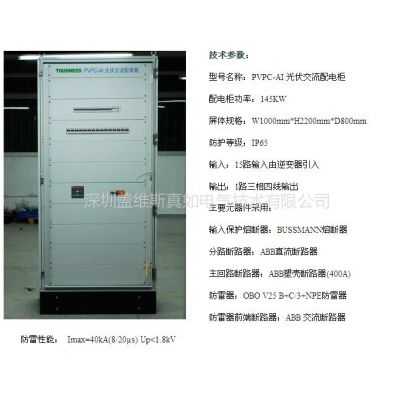

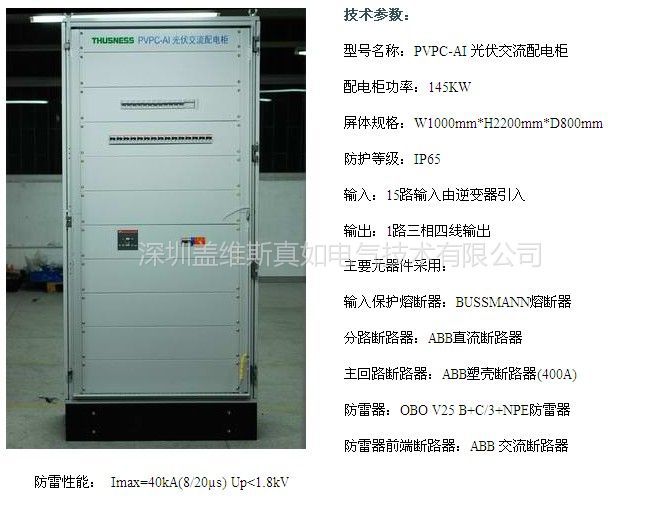

型号名称：PVPC-AI 光伏交流配电柜
配电柜功率：145KW
屏体规格：W1000mm*H2200mm*D800mm
防护等级：IP65
输入：15路输入由逆变器引入
输出：1路三相四线输出
主要元器件采用：
输入保护熔断器：BUSSMANN熔断器
分路断路器：ABB直流断路器
主回路断路器：ABB塑壳断路器(400A)
防雷器：OBO V25 B+C/3+NPE防雷器
防雷器前端断路器：ABB 交流断路器
防雷性能： Imax=40kA(8/20µs) Up<1.8kv<>
细节局部：
| |
| 直流柜局部效果图 | 交流柜局部效果图 |
| |
| 三点式旋转防盗门把手 | 外观效果图 |
| |
| 模块化安装导轨 | 防雷器配置图 |
| |
| ABB MCCB开关连接部分 | 专业聚氨酯发泡胶条 |
