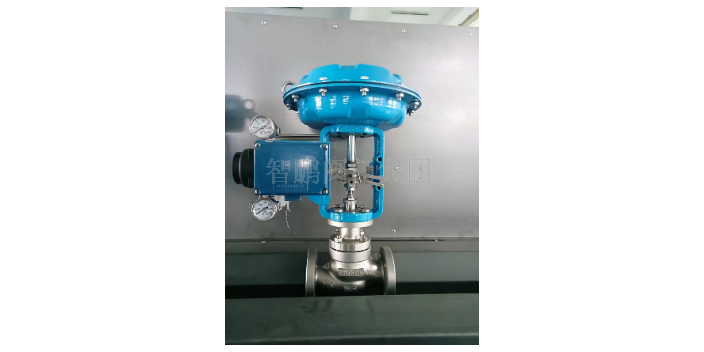

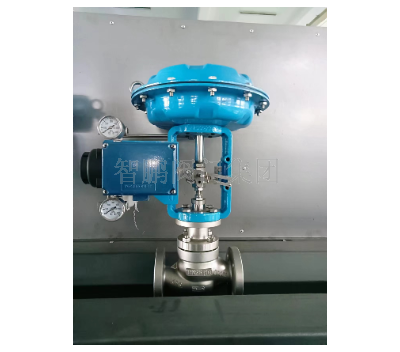

笼式单座调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑，有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀动态稳定性好，噪音低，空化腐蚀小。调节阀的泄漏量符合DIN标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。技术参数和性能指标 型式—直通单座铸造球形阀 ◇『笼式单座调节阀』公称通径——40、50、65、80、100、150、200mm ◇『』公称压力——DIN 125、150、300、600 JIS10，青海笼式单座调节阀标准、16、20、30、40K PN1，青海笼式单座调节阀标准.6、4.0、6.4MPa ◇『』连接型式——法兰连接：FF，青海笼式单座调节阀标准、RF、RJ、LG ◇『』法兰标准——JIS B2201-1984、DIN B16.5-1981、JB79-59等 ◇『』焊接连接——嵌接焊SW（40～50mm） 对接焊BW（65～200mm） ◇『』材 料——铸钢（ZG230-450） ◇『』铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等 ◇ 笼式单座调节阀设备，就选智鹏阀门集团有限公司，用户的信赖之选，有想法的不要错过哦！青海笼式单座调节阀标准
◆维护保养
一：保养
①密封渗漏时关闭信号源让阀门自动关闭，此时密封不渗漏说明信号出现偏移，重新调整信号即可。若还是渗漏关闭管线检查密封面是否有损坏，没有损坏清理杂质重新安装即可，如密封面受到损伤还应加工、研磨，损伤严重必须更换。②产品用于易结晶、易沉淀、含有固体颗粒的介质时，经常在阀座、阀笼导向处堵塞时，可在阀盖底部位置外接冲刷气体和蒸汽。当阀产生堵塞或卡住时，打开外接的气体或蒸气阀门，即可在不动调节阀的情况下完成冲洗工作，使阀正常运行。 广西气动笼式单座调节阀供应商智鹏阀门集团有限公司是一家专业提供 笼式单座调节阀设备的公司。
◆ZPL200系列波纹管型外型尺寸：
外型尺寸：
通径：DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350。
L(CV3000)：181、184、200、222、254、276、298、352、403、451、543、673、850、980。
L(精小型)：150、160、180、200、230、290、310、350、400、480、600、730、850、980。
H(波纹管型)：520、525、630、635、645、810、820、835、1095、1115、1160、1210、1260、1305。
H1 ：295、325、380、495、790。
B：290、290、365、475、605。
行程：16、25、40、60、100。
笼式单座调节阀（散热型/波纹管型）
产品特点：
1、阀座采用卡入式结构避免了螺纹旋入式的缺陷，当压紧上盖时阀芯和阀座自动对中，而且装卸简单方便，即使在严重腐蚀的情况下也能轻松的取出阀座，有利于维修和维护。
2、阀芯和阀杆采用一体式结构避免了插销式的缺陷，即使在高压差的情况下更能***阀杆的稳定性；
3、在整个流量和特性范围内，平衡型和非平衡型阀塞，具有很高的切断密封性能；
4、金属密封和软密封具有相同的流量系数；
5、调节阀中采用平衡阀塞，可以承受比较大的允许压差；
6、阀内件表面特殊处理；抛光、氮化和堆焊司钛莱合金延长了调节阀的使用寿命，工作更为可靠；
7、可调比50：1，可定制100：1；
8、采用高等级的非石棉密封或波纹管密封；
9、采用多弹簧型气动执行机构，可实现正、反作用，不需要增加其它零件就能调整弹簧范围，正作用执行机构可以实现气闭操作，反作用执行机构可实现气开操作；
10、可配气动执行机构、电动执行机构、电液动执行机构。 智鹏阀门集团有限公司致力于提供 笼式单座调节阀设备，欢迎您的来电！
笼式单座调节阀（散热型/波纹管型）
技术参数
阀体、上阀盖材料：LCB、WCB、WC6、WC9、CF8、CF8M、CF3、CF3M;
阀芯材料：F304、F316等；
阀座材料：F304、F316等；
阀座堆焊材料：硬质合金、软密封；
阀杆：17-4PH ASTM A276 F304;
上阀盖型式：
标准型：-17~+230℃；
伸长I型：-45~17℃或者超过230℃的场合（散热片型）；
伸长II型：-45~-100℃；
伸长III型：-196~-100℃；
波纹管密封型（成型式或焊接式）
蒸汽夹套型
阀体类型：直通式、角式、夹套保温套；
填料：聚四氟乙烯V形填料、聚四氟乙烯石棉及柔性石墨；
垫片：锯齿型垫圈（极软碳钢、SUS316、其它合金钢），缠绕垫圈；
泄露等级：金属密封：ANSI B16.104IV级（可选ANSI B16.104 V级），软密封：ANSI B16.104 V***；
流量特性：等***比、直线、快开、切断；
连接方式：法兰式（RF面、FM面）、对焊；
法兰连接形式标准：HG20592-2009、ANSI B16.5；
笼式单座调节阀设备，就选智鹏阀门集团有限公司。宁夏气动笼式单座调节阀外型尺寸
智鹏阀门集团有限公司 笼式单座调节阀设备获得众多用户的认可。青海笼式单座调节阀标准
笼式单座调节阀：
金属调节阀
◆维护保养
三：故障分析与排除
故障分析：阀不动作：定位器有气源但没输出、有信号但仍无动作。
阀的动作不稳定：气源、信号压力一定，但调节阀动作仍不稳定。
阀震荡，有鸣声：调节阀接近全闭位置时的震动、调节阀任何开度都震动。
阀的动作迟钝：阀杆往复行程动作迟钝、阀杆单方向动作迟钝。
阀的泄漏量太大：阀全闭时的泄漏量太大、阀达不到全闭位置。
填料及连接处渗漏：密封填料渗漏、阀体与上阀盖连接处渗漏。
