主动放线高速倒盘机组630/1250型
一、主动放线高速倒盘机组630/1250型用途：
主动放线高速倒盘机组适用于电线成圈及打扎。成圈机生产效***、排线质量好，解决了***小截面、大盘具电线成圈、排线质量差的困扰。
二、主动放线高速倒盘机组630/1250型其产品具有以下特点：
1、装、卸放线盘采用电动升降，主动放线自锁刹车不乱线。
2、采用储线双向调节装置，控制放线高低转速。
3、自动排线采用特殊装置、成盘成圈速度快。
4、排线整齐、美观。
三、主动放线高速倒盘机组630/1250型技术参数
1、放线及收线装盘方式：无轴式
2、上下盘升降方式：电机升降
3、收线排线方式：排线器排线
4、放线方式：磁粉制动器放线以及电机式主动放线
5、收线轴转速:0-500r/min（变频调速）
6、电机功率:4.0 kw（变频器5.5PH）
7、放线盘规格:PN1000、PN1250（根据用户线盘内孔制作）
8、自动排线平方:1.5、2.5、4、6、10（铝塑、铜塑电线单芯线径）
9、放线盘升降电机1.5kw-4级
11、主动放线盘转速动力:4kw-7.5级（放线盘变频控制速度）
12、储线形式:缓冲滑动式储线
13、计米装置:数显电子计米器
14、计米到位停机装置:变频联动控制
主动放线高速成圈机组630/1250型
一、主动放线高速成圈机组630/1250型用途：
主动放线高速成圈机组适用于电线成圈及打扎。成圈机生产效***、排线质量好，解决了***小截面、大盘具电线成圈、排线质量差的困扰。
二、主动放线高速成圈机组630/1250型其产品具有以下特点：
1、装、卸放线盘采用电动升降，主动放线自锁刹车不乱线。
2、采用储线双向调节装置，控制放线高低转速。
3、自动排线采用特殊装置、成盘成圈速度快。
4、电线成圈后，可迅速捆扎与轻松取下，效***，用时短。
5、电线成圈、打扎、包装等三道工序只需一人便可完成。
6、排线整齐、美观。
三、主动放线高速成圈机组630/1250型技术参数
1、线盘外径:Φ310mm
2、线盘内芯:Φ120mm
3、线盘宽度:30-100mm（可调）
4、成圈线径:Φ2.8～8mm平方
5、收线轴转速:0-500r/min（变频调速）
6、电机功率:2.2 kw（变频器2.2PH）
7、放线盘规格:PN1000、PN1250（根据用户线盘内孔制作）
8、自动排线平方:1.5、2.5、4、6、10（铝塑、铜塑电线单芯线径）
9、放线盘升降形式:杠杆式（电机1.5kw-4级）
10、放线盘安装形式:有轴式
11、放线盘转速动力:3kw-4级（放线盘变频控制速度）
12、储线形式:缓冲滑动式储线
13、计米装置:数显电子计米器
14、计米到位停机装置:变频联动控制

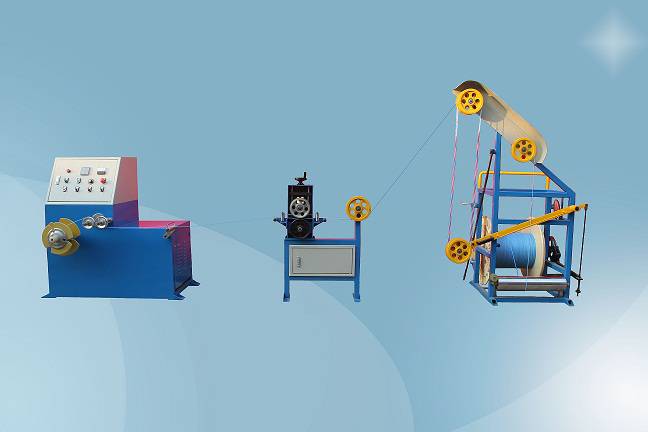

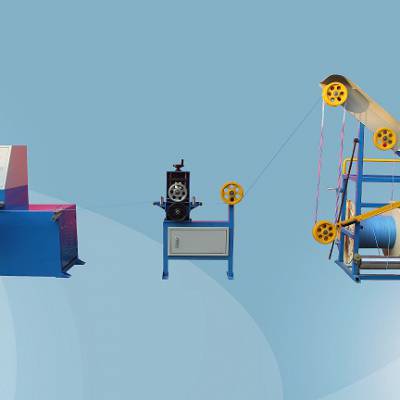

630型电线成圈机配置说明表
小截面电线打盘机
㈠设备组成
序号 名称及规格 数量
1 Φ630轴式放线架 1件
2 小截面成圈机主机 1台
3 高精度计米器 1台
4 涂装标色：5015
5 生产线方向：右放左收
㈡机械主要性能
⒈φ630轴式放线架
⑴机械采用630制造完成 .
⑵适用放线盘规格400-630mm.
⑶放线张力控制：弹簧控制
⑷绕线导线轮外径：250mm(铝合金制上四下三)
(5)刹车方式:摩擦式联动刹车
(6)升盘方式:杠杆式上下盘
⒉．高精密计米器
⑴计米压轮（包胶）采用单向轴承线标只能前进不能后退
⑵最大线速500/min（米/分钟）
⑶测量精度：0.1﹪（千分之一）
⑷感应方式：电感式感应
⑸智能计米器：计米系数可调，方便修正误差
3.收线主机
(1)主轴中心高度定为560mm
(2)排线方式：滑轮式自动排线
(3)主机转速：0-500转/分钟
(4)扎线内径：标配：φ120mm
(5)扎线外径：标配:φ310mm
(6)扎线高度：35-95mm
(7)扎线槽数：3槽
(8)电机功率：380V 2.2KW
(9)适用范围：适用于0.5-6平方（软结构）
