如何使用DSEARCH?设计广角镜头。 如果在DSEARCH的SYSTEM部分中输入广角的规格，则很可能没有任何可以实现的初始结构，原因很简单，光线无法通过。 DSEARCH可以纠正某些光线故障，但通常无法优化此类系统。
在这种情况下，有一个相当简单的方法可以很好地实现：首先画出一个前端，将光束转换成一个角度较小的光束，然后从那里开始，用USE CURRENT声明该部分。下面是一个例子：
我们想设计一个半视场角为92.4度的镜头， F / 2.0。 我们将使用塑胶制作非球面透镜。 首先，我们必须创建一个可追迹的前端。
我们从一个含两个镜片组的简单系统开始，并指1定用于广角的物体类型OBD，并在5上声明一个近轴光阑。我们从一个中等角度开始，比如50度，然后，使用WorkSheet?滑块，光学测试仪器，给元件一些负的光焦度，并将它们向右弯曲。 当看起来效果很好时，上海光学，增加OBD视场角，以这种方式继续，直到我们达到所需的92.4度角。
像面处在在正确的位置，光学公差分析，光束很好地形成了像。
我们通过在全视场控制YA来间接指1定焦距。 控制FOCL本身并不是一个好主意，因为FOCL是一种近轴属性，对于像这样的折叠系统没有多大意义。 我们想要的是在图像上和下视场点之间的距离为20毫米。 如上所述，程序通过GDR控制此操作。
我们的系统目前还不太好。理应设置其他一些变量。慢慢地改变这个系统是明智的，所以我们要慢慢优化。因此，微光夜视光学，我们通过删除命令行前的“!”来移除G2到G8变量表面的的注释字符“!”。

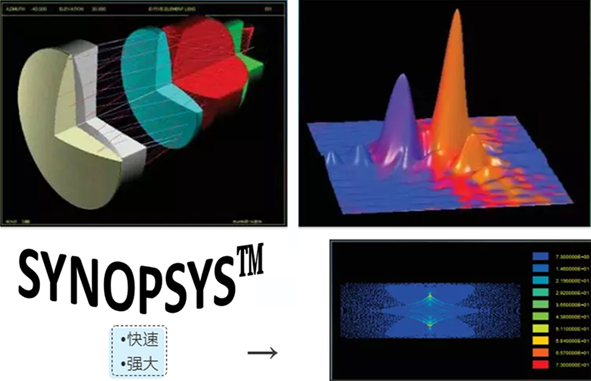

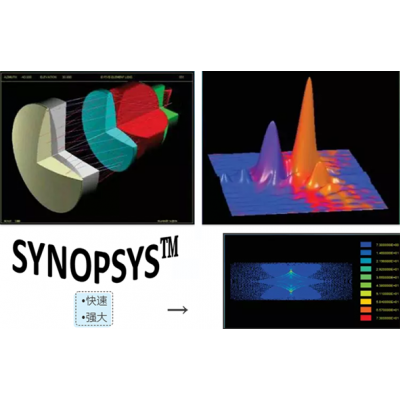

SYNOPSYS提供可以简化设计自由曲面的过程。阅读帮助文件中的FFBUILD。我们将展示如何设计一个具有自由曲面的反射系统。
***步是初略的列出几何图形。这里有一个离轴三反镜的例子:光将从表面1的左侧进入，打到2，3和4的反射镜，然后进入5处的图像平面。这是FFBUILD的输入：
FFBUILD
SYSTEM
ID EXAMPLE FFBUILD
OBB 0 2 25 0
WAVL CDF
UNI MM
CFOV
END
GEOM
2MIRROR 0 0 140
3MIRROR 0 40 30
4MIRROR 0 40 120
5IMAGE 0 -30 60 -10 10
END
SHAPES
2ZERN
3ZERN
4ZERN
END
