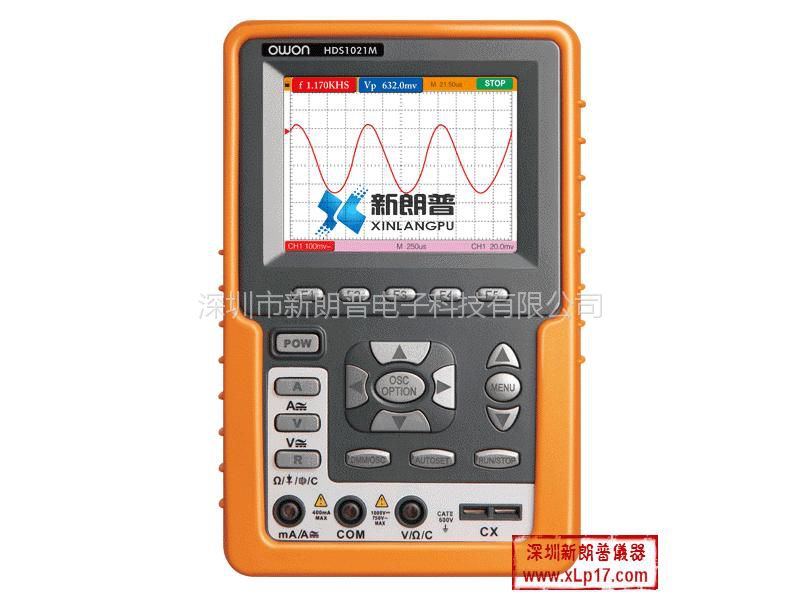

20MHz手持数字示波器HDS1021M-N型|利利普深圳代理

参数

发货地广东深圳 1天内发货供货总量30台

产品详情

主要特点

「示波器部分」性能参数

型号			HDS1021M-N
带宽			20MHz
实时采样率			100MS/s
上升时间（BNC上典型的）			≤17.5ns
存储深度			每个通道可达6000个点
通道			单通道
显示			3.7英寸TFT（真彩色）液晶屏幕
时间间隔（△T）测量***度			单次：±（1采样间隔时间+100ppm×读数+0.6ns）>16个平均值：±（1采样间隔时间+100ppm×读数+0.4ns）
输入耦合			直流、交流、接地
输入阻抗			1MΩ±2%，与20pF±5pF并联
时基范围			5ns/div~100s/div，按1~2.5~5进制方式步进
垂直灵敏度			5mV/div~5V/div(在输入BNC处)
垂直分辨率			8bit
输入电压			400V (DC+AC峰值、1MΩ 输入阻抗)（10：1探头衰减）
触发类型	边沿触发		上升沿、下降沿
	视频触发		行、场、奇场、偶场、任意行触发
触发方式			自动、正常、单次
自动测量			峰-峰值、平均值、均方根值、频率、周期、值、最小值、***值、底端值、幅度、过冲、预冲、上升时间、下降时间、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↑、延迟A→B↓
直流增益***度			3%
数学操作			加、减、乘、除
存储波形			4组波形
相位差	不支持	±3 degrees
标准接口			USB
电源			电源适配 / 电池
电池			自带锂电池7.4V，3500mAh
尺寸			180mm (长)×113mm (高)×40mm (宽)
重量			645克（主机）

「万用表部分」性能参数

数字显示	3(3/4)位（显示4000）
输入阻抗	10MΩ
电压	VDC : 400mV, 4V, 40V, 400V, 1000V : ±(1% ± 2个字); 输入电压：DC 1000V VAC : 4V, 40V, 400V : ±(1% ± 3个字), 750V : ±(2% ± 3个字); 频率范围：40Hz ~ 400Hz; 输入电压：AC 750V 有效值
电流	DC : 40mA, 400mA : ±(1.5% ± 1个字), 20A : ±(3% ± 3个字) AC : 40mA : ±(1.5% ± 3个字), 400mA : ±(2% ± 1个字) ,20A : ±(5% ± 3个字)
电阻	400Ω : ±(1% ± 3个字), 4KΩ ~ 4MΩ : ± (1% ± 1个字), 40MΩ : ±(1.5% ± 3个字)
电容	51.2nF ~ 100uF : ±(3% ± 3个字)
二极管	电压读数：0V~1.5V
通断测试	判断电阻<50ω（±30ω）（蜂鸣）<>
