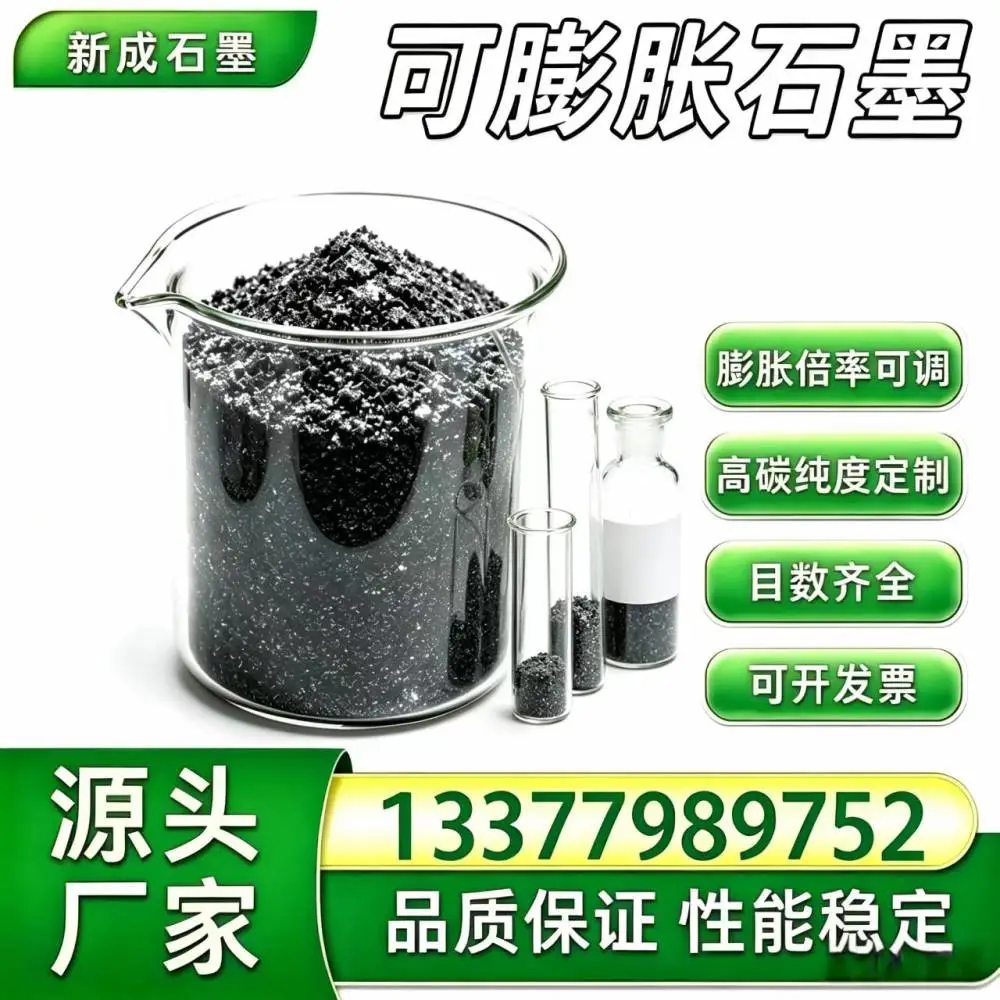

源头工厂50 目可膨胀石墨 低灰分 无机耐火填料支持特殊要求定制
参数
  • 阻燃性能产品特性
  • 湖北宜昌新成原产地
  • 96.1固定碳含量≥
湖北 当阳市 7天内发货 100000000千克
宜昌新成石墨有限责任公司 1年
进入店铺 在线咨询
源头工厂80 目无硫可膨胀石墨 高膨胀 聚氨酯泡沫阻燃支持特殊要求定制 源头工厂80 目无硫可膨胀石墨 高膨胀 聚氨酯泡沫阻燃支持特殊要求定制 ¥10.50
源头工厂100 目低硫可膨胀石墨 抗静电 高分子导电石墨支持特殊要求定制 源头工厂100 目低硫可膨胀石墨 抗静电 高分子导电石墨支持特殊要求定制 ¥10.50
源头工厂现货 80 目高纯可膨胀石墨 防火隔板原料支持特殊要求定制 源头工厂现货 80 目高纯可膨胀石墨 防火隔板原料支持特殊要求定制 ¥10.50
源头工厂80 目低硫可膨胀石墨 天然鳞片 石墨盘根粉料支持特殊要求定制 源头工厂80 目低硫可膨胀石墨 天然鳞片 石墨盘根粉料支持特殊要求定制 ¥10.50
源头工厂100 目可膨胀石墨 无卤环保 建筑防火涂料填料支持特殊要求定制 源头工厂100 目可膨胀石墨 无卤环保 建筑防火涂料填料支持特殊要求定制 ¥10.50
源头工厂50 目无硫可膨胀石墨 低挥发 摩擦材料辅料支持特殊要求定制 源头工厂50 目无硫可膨胀石墨 低挥发 摩擦材料辅料支持特殊要求定制 ¥10.50
产品详情

可膨胀石墨  expandable graphite
可膨胀石墨核心优点

  • 1. 受热急速膨胀阻燃：160~300℃受热瞬间膨胀150~400倍，形成蠕虫状致密炭层，隔绝氧气、阻隔热量传导，阻止火焰蔓延，自带物理防火屏障。


  • 2. 环保无卤阻燃：不含卤素、重金属，燃烧发烟量极低、无剧毒腐蚀性烟气，区别于溴系阻燃剂，符合绿色防火标准。

3. 添加量少效果强：少量掺杂塑料、涂料、橡胶即可实现优异阻燃效果，不会大幅破坏基材原有力学性能。


4. 具备自封堵能力：膨胀炭体可自动填补缝隙、孔洞，适合防火封堵、防火包、防火密封条。

  可膨胀石墨核心优点

 耐温稳定，适应***工况

1. 无氧环境下耐受 -200℃~3000℃ 超大温域，高温不熔化、不分解，低温不会脆裂失效。


2. 膨胀起始温度可定制（低温80℃~高温300℃均可调配），适配塑料、电缆、保温材料等不同基材加工温度。

 三、化学稳定性***

 1. 耐强酸、强碱、有机溶剂腐蚀，在化工、酸碱管道、油田密封环境长期使用不易老化。


2. 化学性质惰性，不易和绝大多数材质发生反应，适配橡胶、树脂、金属、水泥等各类基材复配 。





密封回弹性能突出（柔性石墨原料）



1. 膨化后的蠕虫石墨互相嵌合，弹性好、可塑性强、回弹***，做成石墨垫片、盘根密封不漏介质。


2. 兼具自润滑特性，用作动密封不易磨损，使用寿命远超石棉、橡胶密封件，被誉为“密封***”。



 导电导热双重特性



1. 保留天然石墨优良导电性，可制作导电塑料、防静电材料、电池负极辅料。


2. 多孔结构兼具隔热与导热双向属性：常温可导热散热，起火膨胀后变为隔热防火层。


背面



吸附环保性能优异



1. 膨胀石墨多孔结构、亲油疏水，可吸附海面油污、有机废液，吸附饱和后高温加热就能脱附再生，可反复循环使用 。


2. ***无味、生物相容性好，可用于部分医用吸附耗材。



加工便捷、实用性强



1. 粉体形态（50目/80目/100目等多种粒度可选），混料、挤出、涂布工艺都能添加，加工简单。


2. 纯度可控、杂质少、批次性能稳定；低硫型号还可用于精密设备、核电等高要求场景。



附加优良特性



耐辐射、轻量化、减震吸音，还可用来制作隔音、缓冲、耐火保温材料。



不同目数差异化优点（50/80/100目）



1. 50目粗颗粒：膨胀倍率更高、阻燃封堵效果更强，多用于防火堵料、防火板材。


2. 80目中粒度：通用性，电缆阻燃塑料、防火涂料、密封材料通用款。


3. 100目细粉：分散性更好，适合薄膜、塑胶、精细导电材料，混合均匀不易结块。


产品细节图Product detail drawing

完整鳞片结构，纯度高、杂质少

受热膨胀成型，物理防火封堵，环保无卤

多目数分级可选，适配不同生产工艺

分散性优良，混料不易结块，不损伤基
产品包装Product packaging

 装车准备发走

定制说明Custom instructions



购买须知Purchase notice
