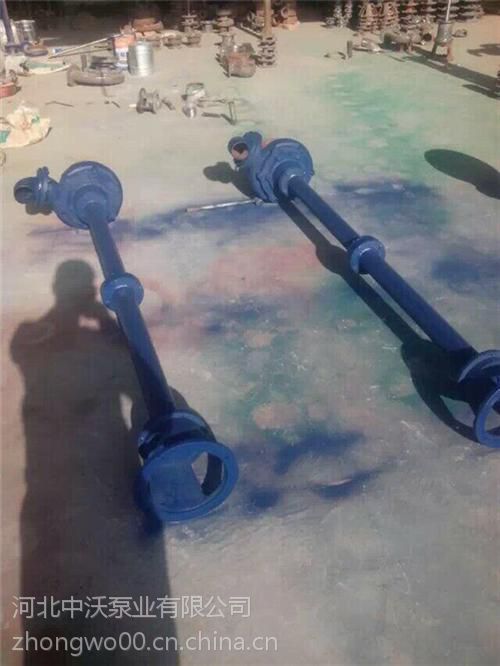

YW型液下式排污泵技术参数
流量：5-2000m3/h
扬程：5-45m
转速：740-2900r/min
口径：Φ25-Φ400
温度范围：-15~+60℃
工作压力：≤1.0Mpa
在立式排污泵中，扬水管是出水管路重要的组成部分。立式排污泵的长度一般为几米到几十米，所以扬水管要做成多段式的，这么多的扬水管装配到一起后必须保持同心，否则就会引起水泵的振动。在原结构中扬水管采用的是内止口，在加工时必须夹住一端法兰，并用中心架扶住管子，加工出另一端法兰的内止口，然后将扬水管掉头用同样的方法再加工出另一端法兰。由于两端法兰不是一次加工出来的，所以很难***同心度。另外采用这种结构必须要先加工好法兰，然后再钻法兰上的通孔，扬水管一般是两米五一段，一般的钻床都没有这么高，所以要在钻床下面挖一个大坑，将扬水管放进坑里进行钻孔，给加工带来了很大的不便。
目的是解决现有技术中的扬水管因结构的限制，需要在钻床下挖大坑来进行扬水管的加工所存在的问题，提供一种用于立式排污泵的扬水管。新型设计一种用于立式排污泵的扬水管，包括管子及两端的法兰，其特征在于：在法兰的内侧面上相对于管子一侧处有内止口，在相对的管子的管口处有对应的外止口，法兰的内侧的内止口与管子的外止口相对焊接，在两端的两片法兰上开设有重叠时进行钻孔加工的对应通孔。管子两端的法兰的外侧面上一个开设有外止口，另一个开设有内止口，法兰的外侧的外止口与法兰的外侧的内止口相配合。在管子的管口及相对的法兰内止口处的焊接圈上均有焊接坡口。法兰的外侧上的内外止口的高度为4毫米。本实用新型的优点是扬水管完全可以***同心度，提高了水泵的质量和使用寿命。
YW型液下式排污泵技术参数
流量：5-2000m3/h
扬程：5-45m
转速：740-2900r/min
口径：Φ25-Φ400
温度范围：-15~+60℃
工作压力：≤1.0Mpa
