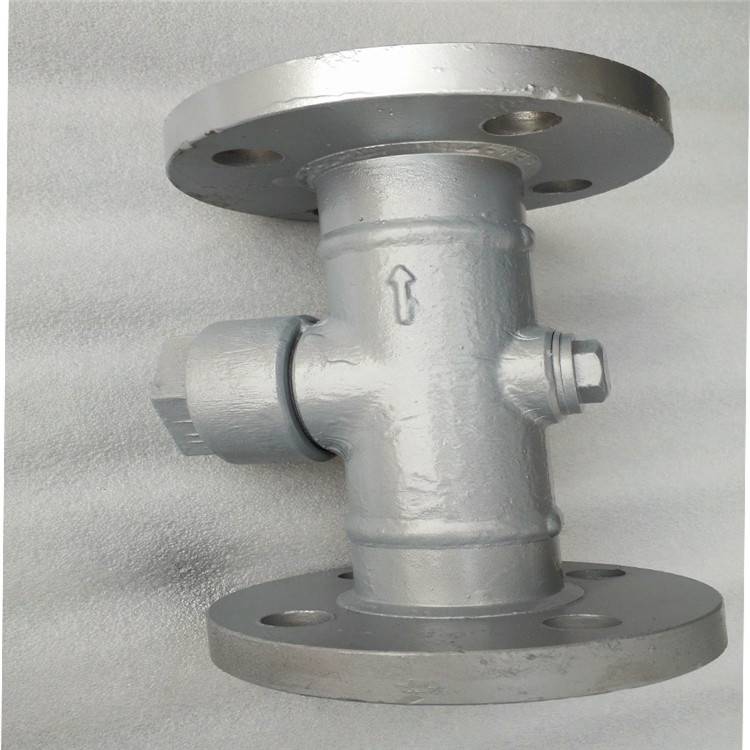

仁怀市机电市场铸钢蒸汽法兰疏水器 CS49H -16/25C DN50法兰连接疏水阀 热动力
- ¥123.00 1个起批
- ¥121.00 ≥2个
- 沪天阀门品牌
- CS49H -16/25C DN50型号
- 铸钢材质
CS49H热动力圆盘式疏水阀是根据努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。
CS49H热动力Y圆盘式疏水阀特点：
1.体积小，重量轻，不受安装位置的限制。
2.全部材质均为不锈钢件，，。
3.在室外不怕冷冻，能耐水击，耐过热。
4.过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，背压 50% 。
5.结构简单，安装维修方便。
CS49H热动力Y圆盘式疏水阀工作原理：
疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内， 蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积 小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
CS49H热动力Y圆盘式疏水阀特点与性能:
1、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。
2、备有过滤网和排污阀。
3、该阀动作灵敏可靠、排水量大。
CS49H热动力Y圆盘式疏水阀主要零件材料:
阀体 | 锻钢 碳钢 不锈钢 |
阀帽 | 不锈钢 |
阀盖 | 碳钢 不锈钢 |
阀片 | 不锈钢 |
阀体密封面 | 不锈钢 |
CS49H热动力Y圆盘式疏水阀排水量（kg/h)
产品型号 | DN | 工作压力（ Mpa) | ||||||
0.05 | 0.15 | 0.4 | 0.6 | 1.0 | 1.6 | 2.5 | ||
CS19H-16C | 15.20.25 | 150 | 280 | 400 | 475 | 600 | 800 | |
32.40.50 | 550 | 650 | 900 | 1200 | 1700 | 2100 | ||
CS19H-25 | 15.20.25 | 1717 | 1828 | 2536 | 2701 | 3202 | 3581 | |
32.40 | 66 | 119 | 321 | 470 | 534 | |||
50 | 1800 | 2050 | 2600 | 3000 | 3500 | 4300 | 5000 | |
CS19H-40 | 15.20.25 | 56 | 119 | 321 | 470 | 534 | ||
32.40.20 | 1800 | 2050 | 2600 | 3000 | 3500 | 4300 | 5000 | |
