- 商品
- 详情
参数
- 轴承、插座产品特性
- 锡青铜品名
- CuSn7Pb6Zn4Y20牌号
广东 东莞
3天内发货
80000千克

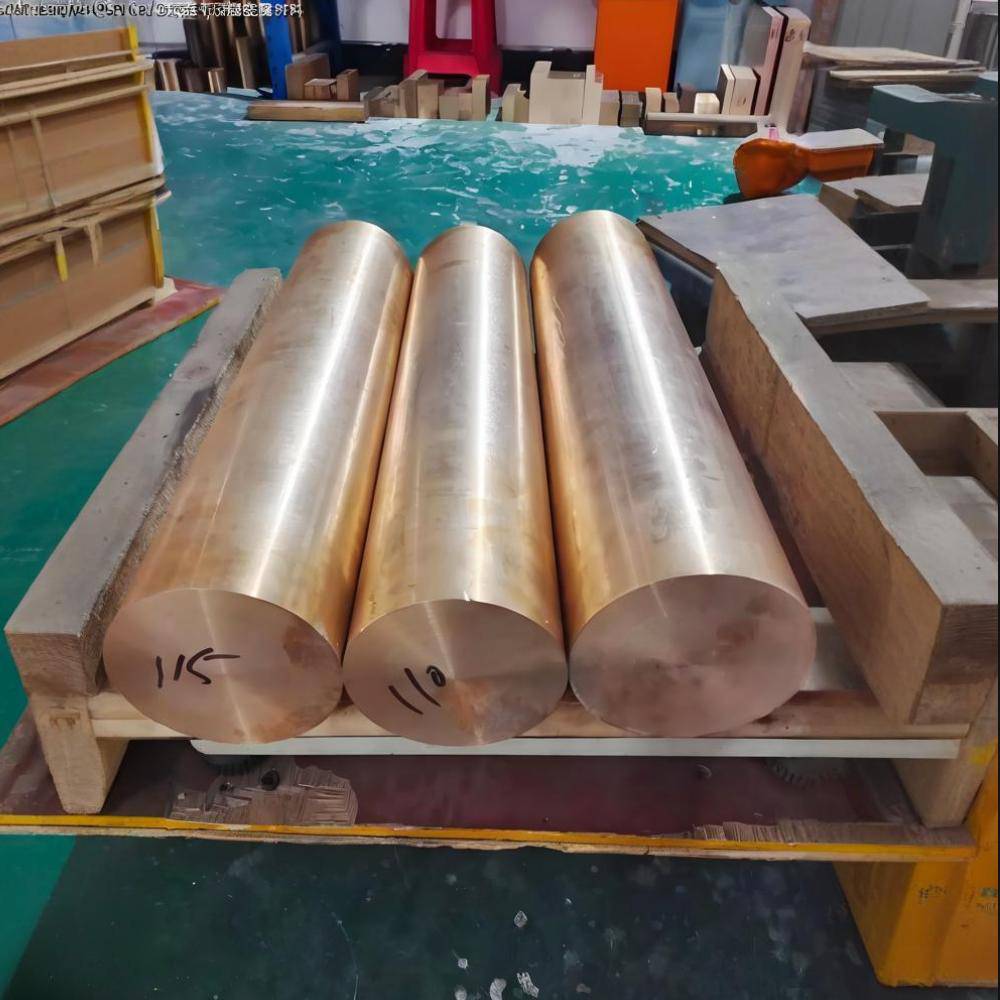

产品详情
| 广泛用于机械、汽车、造船业、水龙头，该等级非常适合制造环、轴承、插座、导轨、腐蚀板、螺母、螺钉、齿轮、垫片等。 |
| 主要标准和对应 |
| NFA | EN | MARINE | DIN | ASTM | |
| 53 707 | EN 1982 | C322 - IT134 | GAM- MM12 | 1705 GZ/GC CuSn7ZnPb | B505.836 |
| B271.836 | |||||
| UNI | NBN | *** | BS | UNS | SAE |
| 1701 / 1703 | 266 | 1338 | 1400 / LG3 | C93200 | 660 |
| 铸造产品的化合物 （NFA 53-707） |
| Agent: | Sn | Pb | Zn | Ni | Cu | P | Max. other materials | ||||
| Others | Fe | S | Si | Al | |||||||
| Mini : | 6 | 5 | 2 | - | Reste | - | - | - | - | - | - |
| Maxi : | 8 | 7 | 5 | 1,5 | - | 1 | 0,2 | 0,1 | 0,01 | 0,01 |
| 铸造产品的机械特性 （NFA 53-707）： | ||||
| 过程 | 拉伸强度 Rm 单位 MPa | 常规弹性极限为 0.2 %（仅供参考） Rp0.2 in MPa | 断裂后的拉伸 A % | 硬度 布氏 HBS |
| Y20 | 220 | 100 | 12 | - |
| Y30 | - | - | - | - |
| Y70 或 Y80 | 260 | 120 | 12 |
| 平均物理和机械性能（仅供参考）： | ||||
| 平均物理性能： | ||||
| 液相线温度 （°C） | 固相线温度 （°C） | 凝固范围 （°C） | 20°C时的质量体积 （kg/dm 3 ） | 线膨胀系数 （10 -6 /°C） |
| 980 | 850 | 130 | 8,80 | 18 |
| 20°C 时的巨大热容 （J/kg.K) | 20°C 时的导热系数 （W/m.K） | 20°C 时的电导率 （%IACS） | 20° C （10 -8 W.m） 时的电阻率 | 电阻率温度系数为 0 至 100°C （10 -3 °C） |
| 376 | 59 | 12 | 14,4 | 6,9 |
| 平均机械性能： | ||||
| 杨氏模量 （MPA） | 扭曲模量 （MPA） | 泊松比 | ||
| 100000 | 37000 | |||
| ± 0,35 |
| 一、性能特点 | |
| 良好的耐腐蚀性：特别是在大气、淡水和海水中表现出色1。 | |
| 高强度：能够承受较大的压力和负荷2。 | |
| 耐磨性：在摩擦环境中具有较好的耐磨性能3。 | |
| 良好的可加工性：易于加工和成型，适合制造各种复杂形状的零件3。 | |
| 良好的导热性和润滑性：由于铅的存在，使其在一些特定工况下具有优势7。 | |
| 二、应用领域 | |
| 轴承制造：广泛用于制造各种轴承，如滑动轴承等7。 | |
| 机械零件：可用于制造中等负荷、中等滑动速度下承受摩擦的零件，如抗磨垫圈、轴套、蜗轮等2。 | |
| 弹簧和弹片：因其良好的弹性性能，可用作弹簧、弹片等部件2。 | |
| 电气和电子工业：在电气、电子工业中也有一定应用，如用于制造电缆、导线、电机和变压器的部件等4。 | |
| 航空航天：适用于一些对材料性能要求较高的航空航天零部件9。 | |
| 三、加工工艺 | |
| 熔炼：需要严格控制配料比例和熔炼温度，以确保合金成分均匀。 | |
| 铸造：可采用水平连铸等方法，注意控制铸造温度、引锭速度、冷却强度和拉铸曲线等参数，以获得良好的铸坯质量13。 | |
| 均匀化退火：消除铸态下形成的晶内偏析，提高合金的塑性。 | |
| 冷开坯和退火：经过冷开坯和多次退火，改善材料的组织结构和性能。 | |
| 轧制：合理控制轧制时的前后张力和弯辊力，***板型并防止退火时的粘片。 | |
| 低温退火和表面处理：进行低温退火以调整性能，并进行表面处理以提高表面质量 |
为您推荐
在线问
产品参数
- 轴承、插座
- 锡青铜
- CuSn7Pb6Zn4Y20
- 德国
- 余量
- 少许
- -
- -
- -
- -
- 维兰德
