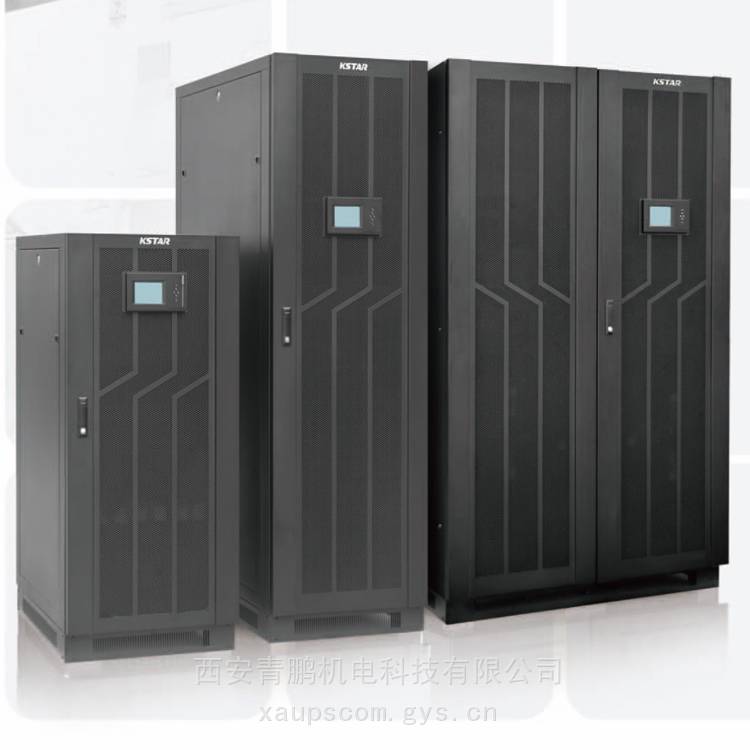

科士达YMK9106-30kVA YMK9110-50KVA YMK9306-30kVA YMK9310-50k YMK9310-100kVA说明书
- ¥4.2万 1 - 9台
- ¥4.2万 10 - 19台
- ¥4.19万 ≥20台
- 高频模块化产品特性
- 否是否进口
- 科士达YMK9310-100kVA生产地址是深圳市光明新区高新园科士达工业园产地
西安青鹏公司坚定前行(科士达YMK9106-30kVA，YMK9110-50KVA，YMK9306-30kVA，YMK9310-50kVA，YMK9310-100kVA西安总代理)专注于科士达YMK9100/9300模块化系列6kVA～100kVA电力保护解决方案，单进单出/三进单出192～240Vdc(16～20节可选)，制造商深圳科士达科技股份有限公司，公司总部位于深圳市高新区科技中二路软件园1栋4层，制造基地是广东省深圳市光明高新区科士达工业园或广东省深圳市观澜福苑工业区科士达工业园，科士达YMK模块化系列UPS 10kVA~1000kVA销售于咸阳,渭南,宝鸡,榆林,延安,商洛,铜川,汉中,安康,兴平,彬州,韩城,华阴,子长,神木,旬阳;甘肃,兰州,庆阳,天水,嘉峪关,陇南,平凉,宁夏,银川,固原,吴忠,中卫,石嘴山,青海,西宁,德令哈,新疆,乌鲁木齐,吐鲁番,内蒙古,鄂尔多斯,呼和浩特,山西,太原,运城,重庆,四川成都,攀枝花,湖北武汉,河南郑州,河北石家庄等各地.
科士达YMK9100/9300模块化系列6kVA～100kVA产品特性：
工作方式：单进单出/三进单出高频在线式；功率范围：6kVA～100kVA
·数字化控制
各部分架构全部采用数字化控制，控制系统更加稳定可靠
·19英寸标准机柜
采用19英寸标准机柜外观
·高功率密度模块化设计
单模块容量6kVA/10kVA，所有模块高度均为3U。1.4米高的机柜最多可以安装5个模块2米高的机柜最多可以安装10个模块。6～100kVA系统由1～10个模块并联组成。模块与机柜间采用热插拔技术
·支持柜间并联
支持柜间并联，并机数量4个机柜
·N+X并联冗余
冗余模块数量可以任意设置，当冗余模块数达到两个以上时，系统可用性达到99.9***，MTBF（平均无故障时间）长达25万小时以上
·控制系统冗余
每个模块采用独立控制系统，UPS模块根据互享的信息独立进行控制，故障模块自动脱离系统
·分布汇流机柜
分布汇流系统布局，保障系统并联安全性
·并机共用电池
多个UPS模块或柜间并机时，可以共用电池组
·电池电压可以任意配置
单进单出/三进单出192～240Vdc(16～20节可选)；
·智能充电方式
用户可设定充电电流，恒流、恒压和浮充充电模式可自动平滑切换
可选配套电池模块、机柜式电池柜
电池模块标准3U设计，单个电池模块配置18pcs 7AH或9AH电池；可选与主机外观风格完全一致的定制化机柜式电池柜
·LCD显示
机柜超大LCD显示，带触控功能，中/英文双语可选。单模块LCD/LED显示
·维护方便
整机带维修旁路功能，维护方便
·EPO功能
EPO紧急关机功能
·智能管理
RS232/RS485通信接口、SNMP卡（选配）、继电器卡（选配）、集中监控模块，具备热插拔功能
科士达YMK9100/9300模块化系列6kVA～100kVA技术指标：
型号 YMK9106-30kVA YMK9110-50KVA YMK9306-30kVA YMK9310-50kVA YMK9310-100kVA
额定容量 UPS机柜(kVA/kW) 6~30kVA/4.8~24kW 6~50kVA/4.8~40kW 6~30kVA/4.8~24kW 6~50kVA/4.8~40kW 6~100kVA/4.8~80kW
YMK模块(KVA/kW) 6KVA/4.8kW 6KVA/4.8kW、10KVA/8kW 6KVA/4.8kW 6KVA/4.8kW、10KVA/8kW
最多可配置模块数量 30-50K：5个 100K：10个
输入参数
主路输入规格
额定输入电压 30-50K：220/230Vac 30-100K：380/400Vac或220/230Vac
输入电压范围 30-50K：120~276Vac 30-100K：208~478Vac或120~276Vac
相数 30-50K：单相三线 30-100K：三相五线
输入频率范围 40～70Hz
输入功率因数 ≥0.99
旁路输入规格
额定输入电压 30-50K：220/230Vac 30-100K：380/400Vac或220/230Vac
输入电压范围 220Vac上限：+25%(可选+10%、+15%、+20%)；230Vac上限：+20%(可选+10%、+15%)；240Vac上限：+15%(可选+10%)；下限：-45%(可选-20%、-30%)
相数 30-50K：单相三线 30-100K：三相五线
旁路同步跟踪范围(Hz) ±10%
Power Walking In 支持
旁路反灌 支持
发电机接入 支持
输出参数
输出电压 30-100K：220/230Vac±1%
输出功率因数 30-100K：0.8
输出频率 市电模式：与输入同步;当市电频率超出±10%(可设置±1%、±2%、±4%、±5%)时，输出频率为50/60(±0.1);电池模式:50/60(±0.1)
波形 正弦波 THDV ≤2%(***线性负载)
电流峰值比 3：1
切换时间 0ms
整机效率 30-100K：≥93% 60-200K：≥95%
逆变器过载能力（市电或电池） ≤110%，60min，≤125%，10min，≤150%，1min，>150%转旁路
电池参数
电池电压 30-100K：±96;±108;±120(16节/18节/20节可选) 60-200K：±192;±204;±216;±228;±240;(32节/34节/36节/38节/40节可选)
环境
工作温度 0～40℃
存储温度 -25～55℃(不含电池)
湿度范围 0～95%(不凝露)
工作海拔高度 <1500m，超过1500m时按GB/T 3859.2规定降额使用
噪音(dB)(1米距离) 30-100K：<60 60-200K：：<65
其他功能
告警功能 过载、市电异常、UPS故障、电池欠压等多种告警功能
保护功能 短路、过载、过温、电池欠压、过欠压、风扇故障告警、防雷、旁路反灌
通信功能 RS232、RS485、BMS、干接点、并机接口、LBS接口、智能插槽、温湿度传感器接口、SNMP卡(选配)、继电器卡(选配)
机械特性
尺寸(W×D×H) UPS机柜 30-50K：600×840×1400mm 100K：600×840×2000mm 60-100K：600×840×1400mm 100K：600×1100×2000mm
YMK功率模块 443×580×131mm
净重 UPS机柜 138kg 150kg 138kg 150kg 213kg 149kg 152kg 290kg
YMK功率模块 6kVA/23kg；10kVA/25kg 10kVA/26kg；15kVA/30kg；20kVA/31kg
颜色 黑色
执行标准 YD/T 2165-2010
公司名称：西安青鹏机电科技有限公司科士达UPS电源事业部
经营类型：科士达UPS电源西安总经销商
公司简称：西安青鹏机电科技
英文公司：Xi’an QingPeng Electromechanica Technology Co.,Ltd.
西安分公司/办事处：科士达YMK9100/9300模块化系列6kVA～100kVA西安总代理商
总经销地址：陕西省西安市新城区轻工金花北路
销售中心：如您还有其它购买咨询，欢迎您与科士达YMK9100/9300模块化系列6kVA～100kVA代理商联络！
安装中心：西安市免费安装，外地电议
维修售后部或服务站：请联系供应商提供就近位置的科士达YMK9100/9300模块化系列6kVA～100kVA维修中心网点
主要供货/服务区域：西北地区、西南地区
提供网站咨询/采购在线解答
邮政编码：710004
西安科士达UPS电源专卖店销售功率范围：6KVA～100KVA
