选型报价MT2571磨床测量臂光栅测头heidenhain长度计331667-02 长度计海德汉
- ¥8500.00 1台起批
- ¥8400.00 2台
- ¥8300.00 ≥3台
- 位移传感器产品特性
- HEIDENHAIN海德汉品牌
- MT2571型号
产品介绍Product introduction
HEIDENHAIN长度计(Length gauges)
海德汉的增量式长度计能在一个长的测量范围内提供很高的精度。这些坚-固-耐-用的长度计根据不同的应用有不同的产品类型。
他们在度量行业有广-泛的应用，多点测量站、测试设备检测和位置测量装置。
选择HEIDENHAIN海德汉公司的长度计的理由：
| 坚固耐用 | 海德汉公司的长度计是为工业环境而制造的。它具有长期始终如一的高精度和***温度稳定性。所以，可以广泛应用于生产设备和机床中。 |
| 高精度 | 海德汉公司的长度计所具有的高精度还体现它的全量程上。无论是测量10 mm还是100 mm的零件，其实际尺寸的测量精度是完全一样的。海德汉公司的长度计具有高重复性特点，可用于比较测量，例如用于大批量生产。 |
| 测量范围大 | 海德汉公司的长度计测量范围有12 mm、25 mm、30 mm、60 mm或100 mm多种选择，因此其一台测量设备可以测量非常不同的零件，避免频繁地更换价格昂贵的量块或模板。 |
部分型号型号列表：
383973-02 ST 1277 93S15 7K A TTLx10 100.00 OT 01 .. 01 5 mm 90 1.50 19 64 1.0 03 Extended with compressed air D-sub connector, 2-row, with locking screws, with integrated electronics, coated, male, 15-pin
ST3078 375134-01
MT 1271
ST 3078 375133-04
ST 1278 383965-06
MT 1271
653246-01 MT 101M 16S15 2D ~11µApp 01 .. 1.50 01 1.50 10 mm 50 AF 10.000 06 06 With motor D-sub connector, 2-row, with locking screws, male, 15-pin
375134-01 ST 3078 93S15 7K R TTLx5 100.00 OT 01 .. 01 5 mm 90 1.50 19 64 1.0 01 Extended by spring force D-sub connector, 2-row, with locking screws, with integrated electronics, coated, male, 15-pin
MT 60M 359341-01
ST 1288
243602-06 MT 12 Connector M23, male, 9-pin IP 50 (EN 60529)
MT1271 331666-04
MT 1281 331314-03
AT1217 680982-03
372495-01 MT 2587 02S12 03 ~1Vpp 01 .. 1.50 01 1.7 mm 64 ES 2.000 KF 03 0.2 pneumatic Connector M23, male, 12-pin
HEIDENHAIN-ACANTO系列长度计
| 测量法 | 测量法 位置值在开机后立即可用 无计数错误 无需参考——测量值始终可用 |
| 高防护等级 | 防护等级高达 IP67 |
| 紧凑的尺寸 | 工位宽度 15 mm |
| EnDat 2.2接口 | 有关长度计状态的附加信息（诊断、警告、警报） |
性能及特点
| 测量范围 | 12 或 30 毫米 |
| 系统精度 | ± 2 µm |
| 柱塞驱动 | 通过被测物体或气动 |
| 保护 | 按被测对象，IP67气动，高达 IP67 |
| 接口 | EnDat 2.2 |
HEIDENHAIN-CERTO系列长度计
| 非常高的准确度 | 19 °C 至 21 °C 时的系统精度低至 ± 0.03 µm |
| 非常高的重复性 | 重复性通常 <0.02 µm，测量范围为 25 mm |
| Zerodur 规模 | 在 0 °C 和 50 °C 之间接近 0 ppm/K 的比例膨胀 提供真实的测量值 |
| 因瓦合金制成的量规体 | 测量回路中的组件由殷钢制成 ≈ 1 x 10–6 ppm/K 长度计的热膨胀 |
| 滚珠轴承导轨 | 低摩擦滚珠轴承导轨 高精度测量回路 |
性能及特点
| 测量范围 | 25 或 60 毫米 |
| 系统精度 | ± 0.1 微米 具有高达 ± 0.03 µm 的线性误差补偿 |
| 重复性 | CT 2500：<0.02 µm CT 6000：<0.03 µm |
| 短程精度 | <0.03 µm |
| 柱塞驱动 | 通过电机或联轴器 |
| 接口 | 11 µAPP |
HEIDENHAIN-METRO系列长度计
HEIDENHAIN-METRO MT 1200/MT 2500
| 高准确率 | ± 0.2 µm 系统精度 |
| 高重复性 | 重复性通常 <0.03 µm，测量范围为 12 mm |
| Zerodur 规模 | 在 0 °C 和 50 °C 之间接近 0 ppm/K 的比例膨胀 提供真实的测量值 |
| 通过电缆式升降器驱动 | 柱塞的定义速度 无计数错误 |
| 滚珠轴承导轨 | 低摩擦滚珠轴承导轨 高精度测量回路 |
性能及特点
| 测量范围 | 12 或 25 毫米 |
| 系统精度 | ± 0.2 微米 |
| 重复性 | MT 1200：<0.03 µm MT 2500：<0.09 µm |
| 短程精度 | MT 1200：<0.03 µm MT 2500：<0.04 µm |
| 柱塞驱动 | 通过被测物、电缆式升降器或气动 |
| 接口 | 1 VPP, TTL |
HEIDENHAIN-METRO MT 60/MT 101
| 高准确率 | ± 0.5 µm 系统精度 |
| 高重复性 | 重复性通常 <0.04 µm，测量范围为 100 mm |
| 测量范围大 | 测量范围为 60 mm 和 100 mm |
| 滚珠轴承导轨 | 低摩擦滚珠轴承导轨 高精度测量回路 |
性能及特点
| 测量范围 | 60 或 100 毫米 |
| 系统精度 | ± 0.5 微米 |
| 重复性 | MT 60：<0.06 µm MT 101：<0.04 µm |
| 柱塞驱动 | 通过电机或联轴器 |
| 接口 | 11 µAPP |
HEIDENHAIN-SPECTO系列长度计
| 高防护等级 | 防护等级高达 IP67 |
| 紧凑的尺寸 | 工位宽度 15 mm |
| 滚珠轴承导轨 | 低摩擦滚珠轴承导轨 高精度测量回路 |
| 坚固的设计 | |
性能及特点
| 测量范围 | 12 或 30 毫米 |
| 系统精度 | ± 1 微米 |
| 重复性 | ST 1200：<0.25 µm ST 3000：<0.70 µm |
| 短程精度 | <0.3 µm |
| 柱塞驱动 | 通过被测物体或气动 |
| 保护 | 由被测物体驱动的 12 mm 型号高达 IP 67 所有其他型号的 IP 64 |
| 接口 | 1 VPP, TTL |
产品总览Product overview
HEIDENHAIN海德汉公司的长度计（Length gauges）可以快速、可靠、准确地测量***的测量范围。 在您的生产测量技术中利用这些优势进行多测量夹具、测量设备监控和位置测量。
| | HEIDENHAIN-METRO系列长度计 增量式长度计 系统精度：±1 ?m / ±0.5 ?m / ±0.2 ?m 测量范围高达 100 mm 高重复性 低测量力版本 用于测量站和多测量夹具的长度计 高重复性 非常高的系统精度，低至：±0.2 ?m 滚珠轴承引导和零背隙柱塞 减小测量力的变体 长达 100 mm 的超长测量范围 接口：1 VPP、TTL、11 ?APP 防护等级高达 IP67 |
| | HEIDENHAIN-SPECTO系列长度计 增量式长度计 系统精度：±1 ?m 测量范围可达 30 mm 防尘和防溅水 高度紧凑的设计 用于测量站和多测量夹具的增量式长度计 高系统精度：±1 ?m 非常坚固的设计 紧凑型设计，适用于有限的安装空间 各种柱塞驱动可能性 高度***的滚珠轴承导轨 测量范围可达 30 mm 接口：1 VPP，TTL 防护等级高达 IP67 |
| | HEIDENHAIN-ACANTO系列长度计 带 EnDat 接口的式长度计 系统精度：±2 ?m / ±1 ?m 测量范围可达 30 mm 串行数据传输 防尘和防溅水 用于测量站和多测量夹具的长度计 高系统精度：±2 ?m / ±1 ?m 串行数据传输 接口：EnDat 2.2 防护等级高达 IP67 紧凑型设计，适用于有限的安装空间 各种柱塞驱动可能性 |
| | HEIDENHAIN-CERTO系列长度计 增量式长度计 干涉式扫描原理，确保***的精度 系统精度低至 ±0.03 ?m 测量范围达 60 mm 定义的热行为 用于测量站和多点检测设备的增量式长度计 干涉扫描原理 非常高的系统精度，低至 ±0.03 ?m 匹配良好的滚珠轴承导轨，质量非常好 定义的热行为 高达 60 mm 的大测量范围 接口：11 ?APP |
产品应用Applications
产品细节图Product details

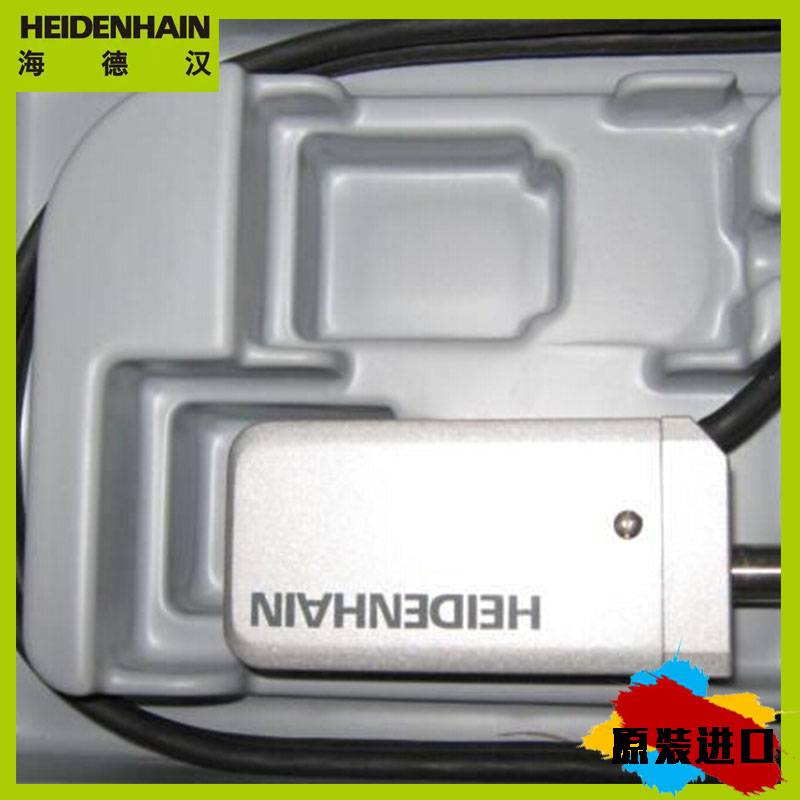

仓库实拍Warehouse photos
HEIDENHAIN长度计系列产品简介以及对应主要特点：
ACANTO
式测量方式
极高防护能力
长度计诊断
CERTO
极高精度
极高重复精度
Zerodur光栅
METRO
高精度
高重复精度
Zerodur光栅尺（测量范围12 mm或25 mm）
大测量范围，达100 mm
SPECTO
较高防护能力
紧凑型设计
密珠导轨
型号目录：
ST 3078
MT1281MG 359355-03
243603-01 MT 25 Connector M23, male, 9-pin IP 50 (EN 60529)
MT 1271 331666-S1
CT6002 653230-01
384006-01 ST 3087 D-sub connector, 2-row, with locking screws, male, 15-pin IP 64 (EN 60529)
232714-02 MT 12P Connector M23, male, 9-pin IP 50 (EN 60529)
ST 3078
ST1288 383987-04
653251-01 MT 60K 16S15 2D ~11µApp 01 .. 1.50 01 0.00 30 mm 50 AF 10.000 02 via coupling with moving machine part D-sub connector, 2-row, with locking screws, male, 15-pin
363409-02 MT 2581 93S15 0V ~1Vpp 01 .. 1.50 01 1.7 mm 50 ES 2.000 KF 01 0.2 by cable lifter or measured object D-sub connector, 2-row, with locking screws, with integrated electronics, coated, male, 15-pin
243602-06 MT 12 02S09 04 ~11µApp 01 .. 1.50 01 5.5 mm 50 ES 10.000 GF 01 0.5 by cable lifter or measured object Connector M23, male, 9-pin
361139-02 MT 101K Connector M23, male, 9-pin IP 50 (EN 60529)
AT1218 680983-03
MT2581 363409-02
ST1278 383965-01
ST 1278
511395-01 ST 1277 D-sub connector, 2-row, with locking screws, with integrated electronics, coated, male, 15-pin IP 64 (EN 60529)
MT 2501 329351-03
购买须知Purchase notice
1.关于产品
德国HEIDENHAIN海德汉全-新原-装，未拆封
2.关于售后
质-保 一年
3.关于发货
款到当天发货，顺丰包邮
