电力安装工程中的柱变工程
由油浸式变压器、低压出线柜、避雷器、导线、混凝土电杆、绝缘子、金具及铁附件、混凝土预制品构件组成。
施工方法:
①10kV配电变压器台架的安装
大多数是使用双杆柱上安装变压器(容量小于500kVoA),两杆的间距为2m,变压器在杆上倾斜不大于20mm,配电变压器台架用两条2.4m的槽钢固定于两电杆上,台架距地面不低于2.5m,台架倾斜不应大于台高的1/100。变压器脚底与台架用4根螺丝上紧,同时变压器的高、低压柱头要加装防尘罩,变压器要悬挂警告牌。另外安装铁件均需镀锌,并且100kVoA以上的变压器要安装一台隔离开关。
②跌落式熔断器的安装
配电变压器的高、低压侧均应装设熔断器。高压侧熔断器的底部对地面的垂直距离不低于4.5m,各相熔断器的水平距离不小于0.5m,为了便于操作和熔丝熔断后熔丝管能顺利地跌落下来,跌落式熔断器的轴线应与垂直线成15%~30%角。低压侧熔断器的底部对地面的垂直距离不低于3.5m,各相熔断器的水平距离不小于0.2m。
③避雷器的安装
影响配电变压器运行的外界因素大部分来自雷电事故。因此,变压器装设防雷装置,应选用无间隙合成绝缘外套金属氧化物避雷器,其工频电压耐受能力强,密封性好,保护特性稳定。
④接地装置
接地装置的地下部分由水平接地体和垂直接地体组成,水平接地体一般采用4根长度为5m的40mm×4mm的扁钢,垂直接地体采用5根长度为2.5m的50mm×50mm×5mm的角钢分别与水平接地每隔5m焊接一处。水平接地体在土壤中埋设深为0.6~0.8m,垂直接地体则是在水平接地体基础上打入地里的。接地引上线采用40mm×4mm扁钢,为了检测方便和用电安全,用于柱上式安装的变压器,引上线连接点应设在变压器底下的槽钢位置。
北京京电博天电力工程有限公司专业致力于电力设备运行维护,电力增容等行业技术服务,配电室安装方案,京电博天竭诚为您服务!
配电变压器常见故障及处理
渗油漏油
配电变压器中变压器油的渗漏现象也较多。由于渗漏,使变压器内的油量减少,油位降低,造成空气与水汽的渗入,加快了油的氧化而使其劣化,使油的粘度变大,对流速度降低,影响变压器的散热,使温升较高,这又进一步加速油的劣化。同时劣化后的油酸性增强,导致绕组的绝缘电阻降低,甚至对绝缘起到破坏作用,长此以往,必然导致变压器损坏。
可采取如下措施:
①查清渗漏油的地方,配电室安装哪家好,并作好处理;
②查看变压器油是否劣化变质,对油进行简单分析。如果变压器油由初期的淡黄色逐步变成橙色,棕色,且油的粘度较大,说明变压器油已劣化,必须对其进行净化处理或更换;
③当变压器油未劣化变质时,查看油位是否过低。如果过低,则加油至变压器储油柜所标刻度处;
④检查绕组的绝缘电阻。
本信息由京电博天为您提供,如果您想了解更多产品信息,您可拨打图片上的电话咨询,京电博天竭诚为您服务!
箱式变电站原理

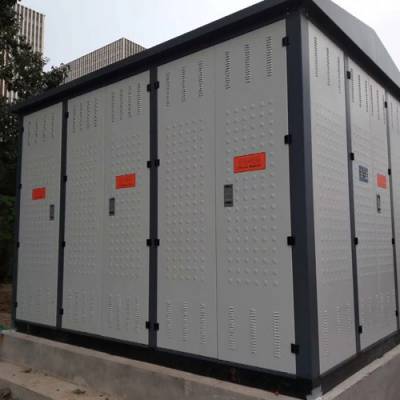

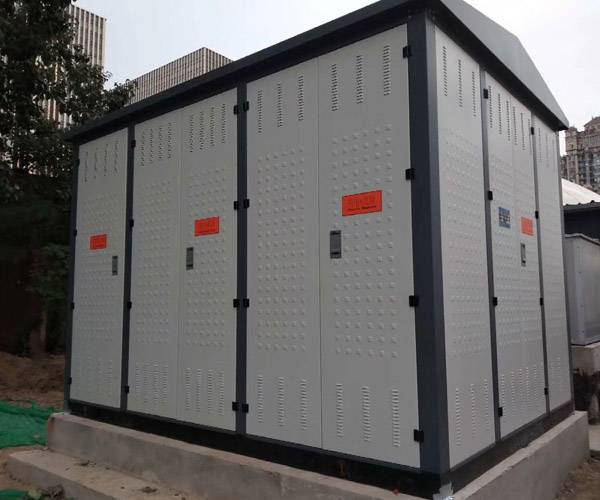

箱式变电站(简称箱变)是一种把高压开关设备配电变压器,低压开关设备,电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。它适用于额定电压10/0.4KV三相交流系统中,配电室安装,作为线路和分配电能之用。
与同容量的欧式箱变相比较,美式箱变的结构更为合理。由于欧式箱变是将变压器及普通的高压电器设备装于同一个金属外壳箱体中,配电室安装价格,变压器室温很高,引起散热困难,影响出力;另一方面在箱体中采用普通的高压负荷开关和熔断器、低压开关柜,所以欧式箱变体积较大。美式箱变与欧式箱变结构上不一样。从布置上看,其低压室、变压器室、高压室不是目字型布置,而是品字型布置。从结构上看,这种箱式变分为前、后两部分前面为高、低压操作间隔,操作间隔内包括高低压接线端子,负荷开关操作柄,无载调压分节开关,插入式熔断器,油位计等;后部为注油箱及散热片,将变压器绕组、铁芯、高压负荷开关和熔断器放入变压器油箱中。
