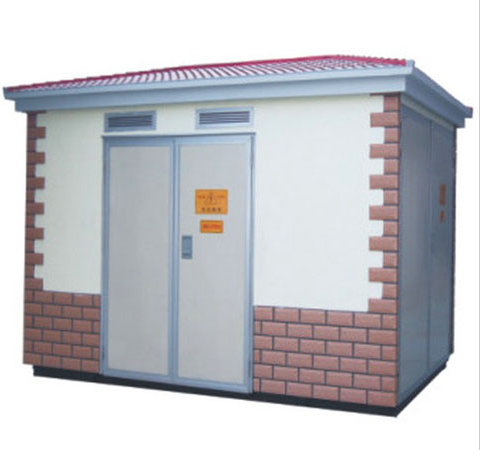

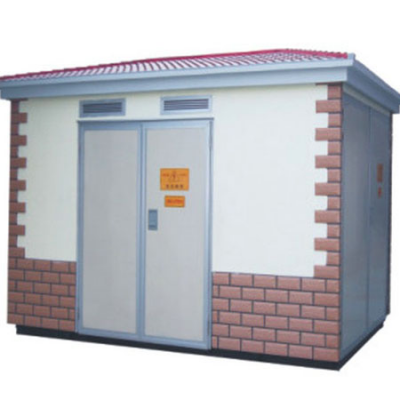

chkge YB一12预装式变电站

¥1200.00 1台起批
¥1000.00 ≥2台

参数

否是否进口
浙江温州产地
是加工定制

发货地上海浦东新区 3天内发货供货总量500台

上海昌开电器有限公司 4年: 进入店铺在线咨询

YB一12预装式变电站（美式箱变电站）面议

KYN61-40.5型恺装移开式交流金属封闭开关设备 ¥3500.00

YKN28A-24型铠装中置式交流金属封闭开关设备面议

YKN28A-12型铠装中置式交流金属封闭开关设备面议

XGN2-12箱型固定式金属开关设备 ¥2900.00

XGN66-12型箱式固定式交流金属封闭开关设备 ¥2500.00

产品详情

一、概述

本产品完全符合GB/T17467《高压低压预装式变电站》标准。适用于城市公共配电、路灯配电、工矿企业、市区建筑、住宅小区、油田码头、宾馆、公园及工地施工等，可实现环网或终端型供电方式。

二、型号和含义

三、使用环境条件

3.1海拔高度: ≤1000m;环境温度:-25℃一+40℃;

3.2温度:月平均气温+30℃，年平均气温+20℃;

3.3相对湿度:日平均≤95%，月平均≤90%;

3.4防展水平:水平加速度0.4m/s.垂直加速度0.15m/s;

3.5安装地点无剧烈冲击、无严重污染和化学腐蚀、无导电尘埃及爆炸危险，当不能满足正常使用条件要求时.请用户与我公司协商解决。

四、产品结构特点

4.1本变电站由高压室、变压器室和低压室组成，可布置成目字型或品字型;

4.2具有终端.环网或双电源供电方式;

4.3可做成单台或双台变压器的供电方案;

4.4可选择油浸电力变压器和干式电力变压器:

4.5箱体设有足够的自然通风口和隔热措施，可***所有电器设备正常运行 (如用户需求可采用强制冷却);

4.6“五防’功能齐全，操作维护方便.运行***;

4.7外兜材料为不锈钢、铝合金、冷轧板、彩钢复合板、非金属或两者的组合，耐老化、阻燃、防腐、防水、防尘、具备长期户外使用条件;

4.8体积小、重量轻、外型美观与环境协调;

4.9当选用SF6负荷开关柜时，箱变整体尺寸小，更适用于小区建设.路灯工程改造。

4.10高压环网柜内可装配网自动化终端(RTU)实现短路及单相接地故障的可靠检测.具备“四遥”功能.便于配网自动化升级。

五、高压侧

预装式变电站高压一般采用负荷开关一熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氮化硫等型式可选，可配电动操作机构，实现自动化升级;熔断器为高压限流熔断器.带摘击器，动作可靠.开断容且大。对于800kVA以上的变压器，可选用ZN12, ZN28, VS1等真空断路器保护。

六、低压侧

低压侧主开关采用万能式或智能型断路器，出线开关选用新型塑壳式开关体积小、飞弧短.出线灵活;智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选择。

七、变压器

预装式变电站选用低损耗、油浸式、全密封S9, S10, S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，变压器可方便地进出。

八、产品结构图

九、主要技术参数

序号	名称	单位	高压器	变压器	低压电器
1	额定电压	KV	6/10	6/0.4 10/0.4	0 .4
2	额定容量	KVA		50~1600
3	额定电流	A	200、400、630		100一3200
4	额定短路开断电流	A	负荷开关400一630		15~63KA
4	额定短路开断电流	KA	组合开关取决于熔断器		15~63KA
5	额定短时耐受电流	KA	16.20(45)		15(1S)
5	额定短时耐受电流	KA	16.20(45)		30(1S)
6	额定峰值耐受电流	KA	3 1 .5，50		30
6	额定峰值耐受电流	KA	3 1 .5，50		63
7	工频耐压(lmin)	KV	相对地及相间32/42	25/35‘油浸)	≤0 .3，2
7	工频耐压(lmin)	KV	隔离断口36/48	20/28(干式)	＞0.3,2.5
8	留电冲击耐压(峰值)	KV	相对地及相间60/75	60/75
8	留电冲击耐压(峰值)	KV	隔离断口70/85	60/75
9	箱体防护等级			IP23
10	噪声水平	db		55
11	执行标准		GB/T 17467(高压“低压预装式变电站)
11	执行标准		DL/T537《6-35KV箱式变电站订货技术条件》
