不锈钢脉动阻尼器
一、用途及结构
1、往复泵由于其结构及工作特点，会产生流量及压力的脉动，对泵及工艺流程产生不利影响。当在管路系统中加装阻尼器后,可有效减小流量压力脉动值。
2、脉动阻尼器壳体材质为UPVC或SS316，隔膜材质分别有氟橡胶、丁晴橡胶、四氟橡胶、聚四氟乙烯，以适应不同介质的需要。

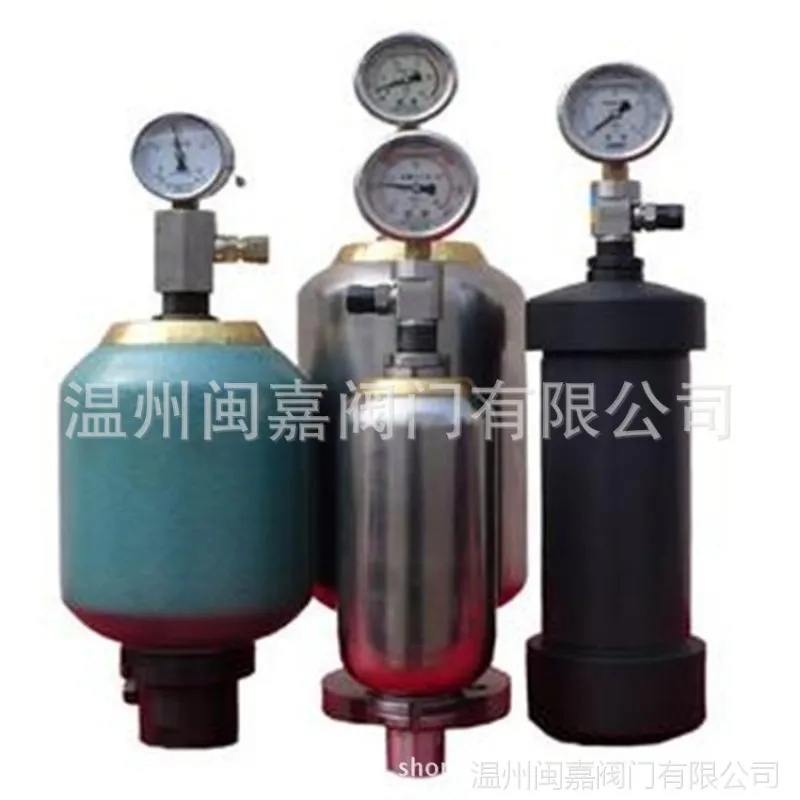

二、产品展示
三、参数表
| 型号 | 容积 （L） | 设计 压力 （MPa） | 外形及安装尺寸 | 工作温度 （°C） | 适用泵流量 | 说 明 | ||||
| D | D1 | H | ||||||||
| 承插粘接 | 螺纹联接 | |||||||||
| 金 属标准 系列 | DAM250020S | 0.2 | 25 | --- | G1/2 | 169 | ≤90 | 见“316不锈钢脉动阻尼器选型谱“ | 1、表中型号末尾的字母含义为：S-壳体材质316L不锈钢；P-壳体材质UPVC；F-气胆材质氟橡胶；T-气胆材质PTFE；如气胆材质为丁腈橡胶则无后缀。 2、最小工作压力为0.1MPa则要求安装背压阀。 3、工作时压力为0.5-0.7倍管路系统压力，其残余脉动为±10%。 4、承插联接和螺纹联接的D1尺寸仅用于UPVC材质的脉动阻尼器，未作特殊要求时按承插联接接口供货。 | |
| DAM250020SF | ||||||||||
| DAM100040S | 0.4 | 10 | Ø135 | Ø20×4 | 226 | |||||
| DAM100040SF | ||||||||||
| DAM100063S | 0.63 | 10 | Ø165 | Ø25×5 | 253 | |||||
| DAM100063SF | ||||||||||
| DAM050150S | 1.5 | 5.0 | Ø200 | PN6.3,DN20,RF | 246 | |||||
| DAM050150SF | ||||||||||
| DAM025300S | 3.0 | 2.5 | Ø250 | PN2.5,DN25,RF | 280 | |||||
| DAM025300SF | ||||||||||
| DAM016500S | 5.0 | 1.6 | Ø282 | PN1.6,DN32,RF | 312 | |||||
| DAM016500SF | ||||||||||
| 金 属 ST系列 | DAM032150ST | 1.5 | 3.2 | Ø210 | PN4.0,DN20,RF | 257 | ||||
| DAM025300ST | 3.0 | 2.5 | Ø210 | PN2.5,DN25,RF | 281 | |||||
| DAM016500ST | 5.0 | 1.6 | Ø300 | PN1.6,DN32,RF | 346 | |||||
| DAM0161000ST | 10 | 1.6 | Ø300 | PN1.6,DN40,RF | 382 | |||||
| U P V C 系列 | DAM010020P | 0.2 | 1.0 | Ø95 | Ø20 | R1/2 | 179 | 当P=1时 <25; 当P=0.62时<40; 当P=0.2时 <60 | 见“UPVC 脉动阻尼器 选型谱“ | |
| DAM010020PF | ||||||||||
| DAM010050P | 0.5 | Ø130 | Ø25 | R3/4 | 221 | |||||
| DAM010050PF | ||||||||||
| DAM010100P | 1.0 | Ø140 | Ø25 | R3/4 | 261 | |||||
| DAM010100PF | ||||||||||
| DAM010150P | 1.5 | Ø160 | Ø32 | R1 | 301 | |||||
| DAM010150PF | ||||||||||
| DAM010300P | 3.0 | Ø185 | --- | R1 | 456 | |||||
| DAM010300PF | ||||||||||
| DAM010500P | 5.0 | Ø205 | --- | R11/4 | 532 | |||||
| DAM010500PF | ||||||||||
