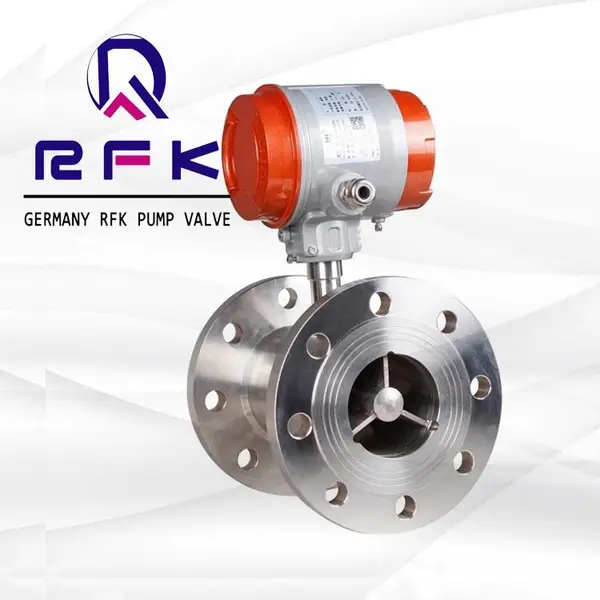

进口法兰式涡轮流量计
详细信息
进口法兰式涡轮流量计高精que度，一般可达±1%R、±0.5%R，gao精度型可达±0.2%R，重复性好，短期重复性可达0.05%~0.2%，输出脉冲频率信号，4-20mA，485通讯，就地显示，瞬时流量加量能流量。
工作原理
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由***磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：
涡轮流量计公式
式中：
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
涡轮流量计公式
Q——流体的瞬时流量（工作状态下）[m3/h]
3600——换算系数
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
流量计的系数与流量（或雷诺数）的关系曲线如图1所示。由图可见，仪表系数分为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。非线性段特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下***，仪表系数随着流量迅速变化。当流量超过流量上***要注意防止气蚀现象。
结构组成
1.传感器为硬质合金轴承止推式，不仅***精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。
2.FocturDN15-DN200传感器结构示意图
涡轮流量计结构组成 涡轮流量计结构组成
3.FocturDN4-DN10传感器结构示意图
涡轮流量计传感器结构示意图
1.过滤器2.前直管段3.前导流体4.叶轮5.传感器壳体6.后导流体7.后直管段
4.FocturDN15-DN50传感器结构示意图
涡轮流量计传感器结构示意图
1.卡簧2.传感器壳体3.前导流体4.叶轮5.后导流体
5.前置放大器结构及组成
涡轮流量计前置放大器结构及组成
1.前置放大器壳体2.线圈骨架3.线圈4.纯铁棒5.***磁钢
涡轮流量计产品特点
1.高***度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；（R指读数误差）；
2.重复性好，短期重复性可达0.05%～0.2%，正是由于良好的重复性，如经常校准或在线校准可得到极高的***度，在贸易结算中是优先选用的流量计；
3.就地显示，瞬时流量和累计流量；
4.输出脉冲频率信号，4-20mA,485通讯；
5.可获得很高的频率信号，信号分辨力强；
6.量程比宽,中大口径可达1:20，小口径为1:10；
7.结构紧凑轻巧，安装维护方便，流通能力大；
8.适用高压测量，传感器表体上不必开孔，易制成高压型仪表；
9.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型，双向型，井下型，混沙专用型等。
10.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
11.基于点阵显示的人性化菜单和界面，配合明亮的背光，支持中文和英文两种语言，适合各种客户群；
12.支持温度、压力测量，方便气体介质温压补偿的需求；
13.支持流速换算显示功能，方便现场看当前流速；
14.支持分屏显示功能，可以让屏幕上放大显示单个或两个参数（温度，压力，工况、标况的流量和流速等）；
15.仿真输出功能，支持4-20mA电流仿真、频率输出仿真，方便现场非实流调试；
16.支持4-20mA输出、脉冲（当量）输出、报警输出、RS485通讯输出。
