五阀组差压变送器配套结构紧凑源头工厂

面议

不锈钢316SS材质
气体、液体、蒸汽适用介质
西安易智通品牌

发货地陕西西安不限

西安易智通流体控制有限公司 3年: 进入店铺在线咨询

HC276五阀组过程控制取压经久耐用支持定制面议

双相钢五阀组仪表导压管性能稳定源头厂家面议

钛材五阀组天然气计量测量精准工厂直销面议

哈氏合金五阀组在线校验取压安装便捷实体工厂面议

现货五阀组差压变送器配套耐压耐温生产定制面议

316五阀组现场仪表安装密封可靠厂家供应面议

在工业过程控制中，差压变送器作为核心测量元件，其准确性直接关系到工艺安全与产品质量。然而，传统安装方式往往面临三大痛点：零点漂移难以在线校准——需频繁拆装管道，导致介质泄漏风险；排污与排气不便——杂质积聚后变送器测量室堵塞，维护成本高昂；安装空间受限——分离式阀门组件占用大量管线空间，且连接点过多增加泄漏隐患。针对这些行业难题，西安易智通流体控制有限公司依托多年流体连接件制造经验，推出五阀组（差压变送器配套型），以一体化紧凑结构实现切断、平衡、排放、排污四大功能集成，从源头解决泄漏与维护痛点。

作为一家专业从事流体系统连接件及仪器仪表的企业，西安易智通始终定位“中国智造”品质工控产品。我们深知，差压变送器配套阀组的可靠性决定了整个测控回路的稳定性。本产品通过精密加工与密封技术优化，在传统五阀组基础上进一步缩小体积，降低安装扭矩对阀体内部密封面的影响，同时采用硬密封+软密封双重结构，确保在高温高压工况下仍能实现零泄漏。无论是与标准孔板、内藏孔板还是紧凑型孔板配合，五阀组都能实现快速、精准的差压信号传递。

工作原理与工作机制

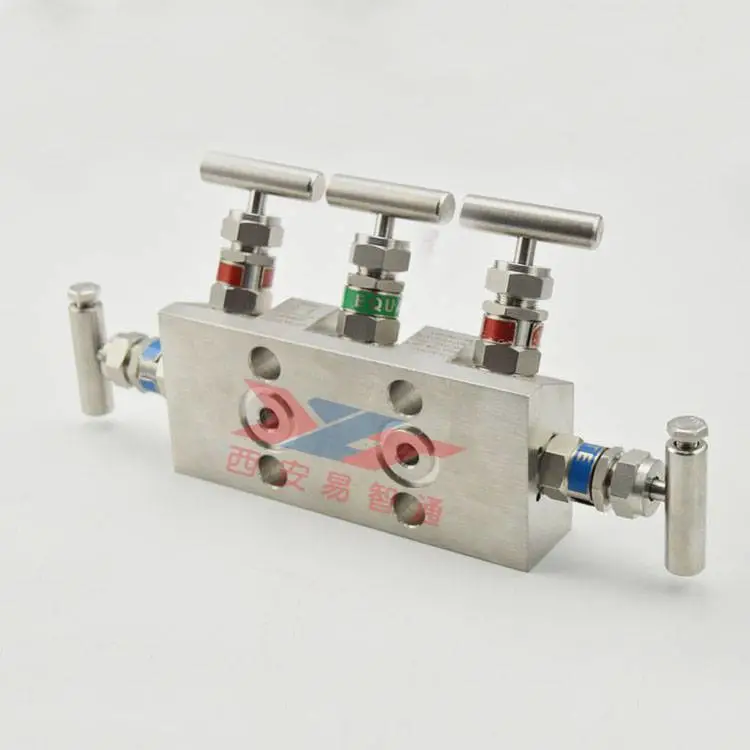

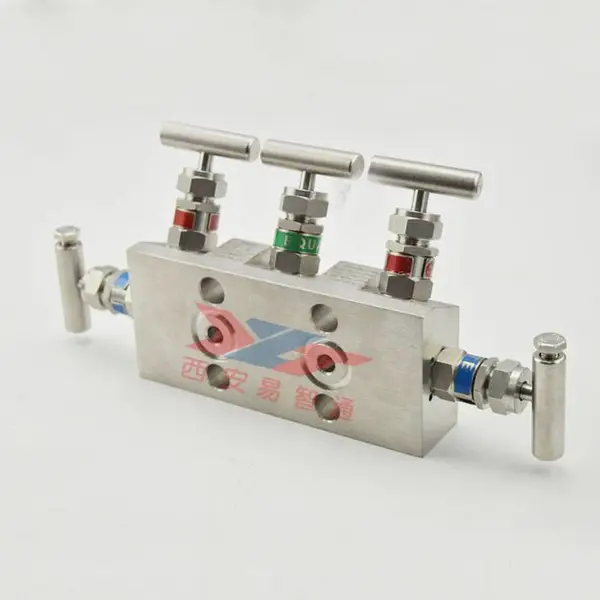

五阀组由五个独立的截止阀构成，分别对应以下功能：

高压侧切断阀 (HP) — 连接差压变送器高压端与工艺管道，用于隔离或导通高压侧压力；
低压侧切断阀 (LP) — 连接差压变送器低压端，功能同上；
平衡阀 (EQ) — 连接高压侧与低压侧，在零点校准或启停时打开，使变送器两侧压力平衡；
高压侧排污/排气阀 (DV) — 用于排放高压侧管路中的杂质或气体；
低压侧排污/排气阀 (SV) — 用于排放低压侧管路中的杂质或气体。

实际操作中，正常测量时，切断阀开启，平衡阀关闭，排污阀关闭；零点校准或排污时，先关闭高、低压切断阀，再打开平衡阀使变送器两侧压力一致，即可进行零点调整；随后打开排污阀排出沉积物，完成后恢复阀门状态。整个流程无需拆卸管道，***提升维护效率。

产品特点与技术优势

结构紧凑，节省空间：一体式锻造阀体，长度较传统分离式阀组缩短30%，可直接安装在差压变送器下方，减少支撑件需求；
双密封设计，可靠防漏：阀杆采用不锈钢精密研磨，配合PTFE/石墨填料，通过***气密性测试，泄漏率低于1×10⁻⁶ mbar·L/s；
全通径流道，压损小：所有阀座内径与变送器接口一致，避免节流影响差压信号；
阀杆防飞出结构：在高压意外释放时，阀杆不会飞出，保障操作人员安全；
安装灵活：进出口均采用标准NPT螺纹或卡套接口，可适配多数品牌差压变送器（如罗斯蒙特、横河、E+H等）；
耐腐蚀抗冲刷：阀体材质为316SS（可选304SS、哈氏合金），表面经钝化处理，适用于含硫、含氯等腐蚀性介质。

技术规格参数表

参数名称	标准值
公称压力	6000 Psi (413 bar)
工作温度	-40℃ ~ +200℃
阀体材质	316SS (1.4401)
阀芯材质	316SS，锥形针尖
密封件	PTFE V型填料 / 柔性石墨
接口尺寸	1/2" NPT (可定制其他规格)
适用介质	气体、液体、蒸汽 (非腐蚀性/弱腐蚀性)
泄漏率	≤ 1×10⁻⁶ mbar·L/s (氦气检漏)
结构长度	约 120mm (标准型)

行业应用场景

五阀组广泛应用于石油化工、电力、冶金、制药、食品饮料等行业的差压式流量测量、液位测量及压力补偿系统。例如：

与标准孔板配合，用于蒸汽流量计量（需伴热保温时，可选用加长阀杆型）；
与内藏孔板或紧凑型孔板配合，用于洁净流体或粘稠介质测量；
作为差压变送器的一体化安装组件，用于化工装置中的高压气体液位测量；
在限流孔板下游，配合多级限流孔板使用，实现安全泄放与流量调节。

信任背书与公司优势

西安易智通流体控制有限公司自成立以来，始终专注于为工业客户提供高品质的流体连接件与仪器仪表成套方案。我们的五阀组产品采用国内优质棒材，经过CNC数控加工，确保尺寸公差控制在±0.05mm以内；每批次产品均进行静水压测试（1.5倍额定压力）和气密性测试（0.6MPa氮气保压）。我们承诺：

快速响应：标准型号常备库存，下单后24小时内发货；
专业支持：售前技术团队提供选型指导（如材质、压力等级、接口适配），售后工程师提供安装调试视频指导；
定制服务：可按照客户图纸定制非标五阀组，如加长阀杆、不同连接方式组合（卡套+螺纹）、特殊材质（双相钢、蒙乃尔）等；
溯源保障：每个阀体均刻有***批次号，可追溯原材料报告与测试记录。

我们深知，在工业现场，一个阀组的泄漏可能导致整个装置停车。因此，西安易智通坚持“源头工厂”直供模式，省去中间环节溢价，同时确保产品质量可控。如果您正在为差压变送器配套阀组选型而困扰，或希望降低设备维护频率，欢迎联系我们的技术工程师，我们将根据您的工况参数（介质、温度、压力、连接接口）提供免费选型方案与样品试用服务。我们期待成为您值得信赖的流体控制合作伙伴。

咨询建议：

建议您在下单前提供差压变送器型号及管道接口尺寸，以便我们确认***匹配方案。对于特殊工况（如高温蒸汽、高压氢气、含颗粒介质），我们可推荐带延长阀杆或带伴热夹套的定制五阀组。请通过官网或电话联系我们的技术部，获取产品手册与CAD图纸。

FAQ - 常见问题解答

问：五阀组与三阀组的主要区别是什么？
答：五阀组在三阀组（高、低压切断阀+平衡阀）基础上增加了两个排污/排气阀，可以在不拆卸管路的情况下对变送器测量室进行排污排空，特别适用于含杂质或冷凝液体的介质。三阀组通常用于洁净气体，五阀组则适用于液体、蒸汽及含颗粒介质。
问：五阀组能否用于高压蒸汽工况？
答：可以。我们的标准五阀组公称压力6000Psi，工作温度可达200℃。若蒸汽温度超过200℃，需选用加长阀杆型（散热片设计）或改用柔性石墨密封，并适当降低使用压力。建议提供具体温度、压力值，由我们技术团队复核。
问：五阀组的安装方向是否有要求？
答：建议将排污阀朝下安装，以便于杂质沉积后排出；平衡阀与切断阀通常水平布置。安装时需注意阀杆操作空间，避免与其他管线干涉。每台产品随附安装说明书，并提供示意视频。
问：如何判断五阀组中的密封件是否需要更换？
答：当发现阀杆旋紧手感变轻、关闭后无法完全切断介质（即泄漏量增大）时，通常需要更换PTFE填料或石墨垫片。建议每两年或根据使用频率（如频繁调零）进行预防性维护。我们提供密封件维修包，可自行更换。
问：五阀组的材质可选哪些？
答：标准材质为316SS（0Cr17Ni12Mo2），适用于大多数弱酸弱碱环境。还可选304SS、双相钢2205、哈氏合金C276、蒙乃尔400等。注意：材质变更会影响成本和交货周期，请提前沟通。
问：五阀组连接接口能否是卡套式？
答：可以。我们提供NPT内螺纹、卡套接头（适用于钢管）、焊接式接头等多种接口形式。下单时请明确变送器侧接口（通常为1/4" NPT或1/2" NPT）和工艺侧接口，我们可定制转接头或直接加工成统一规格。
问：五阀组是否支持防爆场合应用？
答：五阀组本身属于机械部件，无电子元件，因此不涉及防爆认证。但若用于防爆区域，需确保阀体材质具备防静电功能（如不锈钢），且安装时连接管道需可靠接地。另外，如果配套的差压变送器需防爆，请确认变送器与阀组的连接密封性。
