ANSI B 16.5美标法兰闸阀

面议

参数

瑞通阀门品牌
Z41H-150LB Z41H-300LB Z41H-600LB Z41H-900LB型号
法兰连接形式

发货地浙江温州不限

温州瑞通阀门有限公司: 进入店铺在线咨询

2*2米铸铁闸门LQ启闭机价格双向铸铁闸门工作原理 ¥4500.00

贵阳水库闸门高压铸铁闸门技术指导 ¥4500.00

广西水利铸铁闸门梧州渠道闸门技术参数 ¥4500.00

山西钢制弧形闸门各种型号齐全双向铸铁闸门 ¥4500.00

市政工程1.5mx1.6m单向，双向止水平面拱形铸铁镶铜圆闸门 ¥4500.00

TOZEN滔辰黄铜闸阀BGV DN32 PN20内螺纹连接1-1/4丝口 ¥321.00

产品详情

Z40美标铸钢闸阀- 美标碳钢闸阀-Z40美标铸钢弹性闸板闸阀- 美标碳钢法兰闸阀美标弹性闸阀-美标闸阀生产厂家

产品介绍-瑞通阀门

- 产品信息-Z40美标铸钢闸阀
- 名称：美标铸钢闸阀
- 品牌：温州瑞通
- 型号：H44H-150LB/300LB/600LB/900LB
- 型式：直通式
- 产品特点
- 产品特点：①产品设计制造符合国外***标准要求，密封可靠，性能优良。②结构设计紧凑合理，造型美观。③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

产品选型参考-瑞通阀门

产品加工流程简介-瑞通阀门

产品尺寸参考-瑞通阀门

Z41W美标闸阀主要外形和连接尺寸
公斤级或公称压力	DN		尺寸（mm）												重量（kg）
	DN		d	L	LJ	D	D1	D2	b	Z-φd	W	H开			重量（kg）
	mm	in	d	L	LJ	D	D1	D2	b	Z-φd	W	ZA40	ZA540	ZA940	ZA40	ZA540	ZA940
美标闸阀Class150 PN2.0MPa	25	1	25	127	140	108	79.5	51	11.5	4-15	120	200	-	330	7	-	31
	32	1 1/4	32	140	153	117	89	64	13.0	4-15	140	235	-	375	9	-	33
	40	1 1/2	38	165	178	127	98.5	73	14.5	4-15	180	285	-	435	13	-	38
	50	2	51	178	191	152	120.5	92	16.0	4-19	180	390	-	610	19	-	45
	65	2 1/2	64	190	203	178	139.5	105	17.5	4-19	200	435	-	655	24	-	65
	80	3	76	203	216	190	152.5	127	19.5	4-19	200	515	-	680	36	-	85
	100	4	102	229	242	229	190.5	157	24.0	8-19	250	595	-	750	46	-	95
	125	5	127	254	267	254	216.0	186	24.0	8-22	250	725	-	820	65	-	115
	150	6	152	267	280	279	241.5	216	25.5	8-22	300	780	-	900	82	-	135
	200	8	203	292	305	343	298.5	270	29.0	8-22	300	975	1010	1060	126	155	182
	250	10	254	330	343	406	362.0	324	30.5	12-25	350	1150	1190	1250	178	213	230
	300	12	305	356	369	483	432.0	381	32.0	12-25	400	1380	1420	1500	258	290	320
	350	14	337	381	394	533	476.0	413	35.0	12-29	400	1540	1580	1750	385	430	470
	400	16	387	406	419	597	540.0	470	37.0	16-29	500	1740	1780	1950	485	540	610
	450	18	438	432	445	635	578	533	40	16-32	500	1950	1990	2150	580	640	710
	500	20	489	457	470	699	635.0	584	43.0	20-32	600	2180	2220	2350	680	740	820
	600	24	591	508	521	813	749.5	692	48.0	20-32	650	2560	2600	2710	940	1000	1080
美标闸阀Class300 PN5.0MPa	25	1	25	165	178	124	89.0	51	17.5	4-19	140	215	-	370	9	-	38
	32	1 1/4	32	178	191	133	98.5	64	19.5	4-19	180	255	-	420	12	-	42
	40	1 1/2	38	190	203	156	114.5	73	21.0	4-22	200	320	-	480	16	-	55
	50	2	51	216	232	165	127.0	92	22.5	8-19	200	425	-	650	26	-	69
	65	2 1/2	64	241	257	190	149.0	105	25.5	8-22	250	460	-	700	34	-	80
	80	3	76	283	299	210	168.5	127	29.0	8-22	300	540	-	740	47	-	100
	100	4	102	305	321	254	200.0	157	32.0	8-22	300	630	-	795	73	-	110
	125	5	127	381	397	279	235.0	186	35.0	8-22	350	760	-	850	110	-	145
	150	6	152	403	419	318	270.0	216	37.0	12-22	350	825	-	990	130	-	200
	200	8	203	419	435	381	330.0	270	41.5	12-25	400	1020	1055	1150	210	250	295
	250	10	254	457	473	445	387.5	324	48.0	16-29	450	1200	1240	1350	280	340	390
	300	12	305	502	518	521	451.0	381	51.0	16-32	500	1425	1465	1560	400	450	570
美标闸阀Class600 PN10.0MPa	25	1	25	216	216	124	89.0	51	17.5	4-19	180	215	-	420	16	-	52
	32	1 1/4	32	229	229	133	98.5	64	21.0	4-19	180	270	-	480	25	-	62
	40	1 1/2	38	241	241	156	114.5	73	22.5	4-22	200	345	-	550	30	-	74
	50	2	51	292	295	165	127.0	92	25.5	8-19	250	470	-	680	42	-	82
	65	2 1/2	64	330	333	190	149.0	105	29.0	8-22	250	520	-	750	55	-	97
	80	3	76	356	359	210	168.5	127	32.0	8-22	300	570	-	820	70	-	120
	100	4	102	432	435	273	216.0	157	38.5	8-25	300	700	-	870	120	-	155
	125	5	127	508	511	330	266.5	186	44.5	8-29	350	780	-	950	180	-	250
	150	6	152	559	562	356	292.0	216	48.0	12-29	400	850	890	1100	250	290	340

产品实物图-瑞通阀门

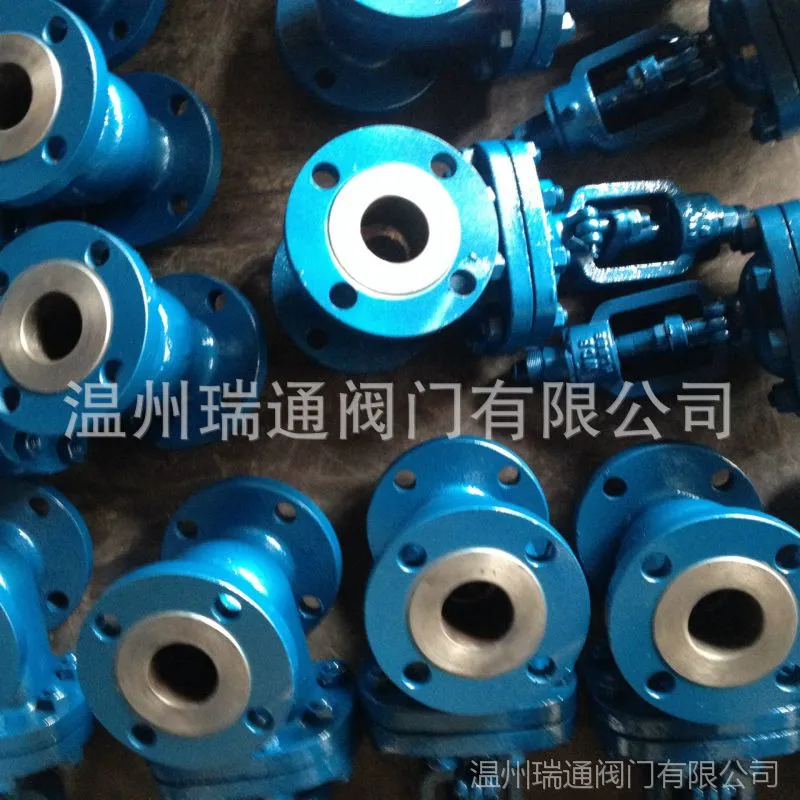

产品生产实物图

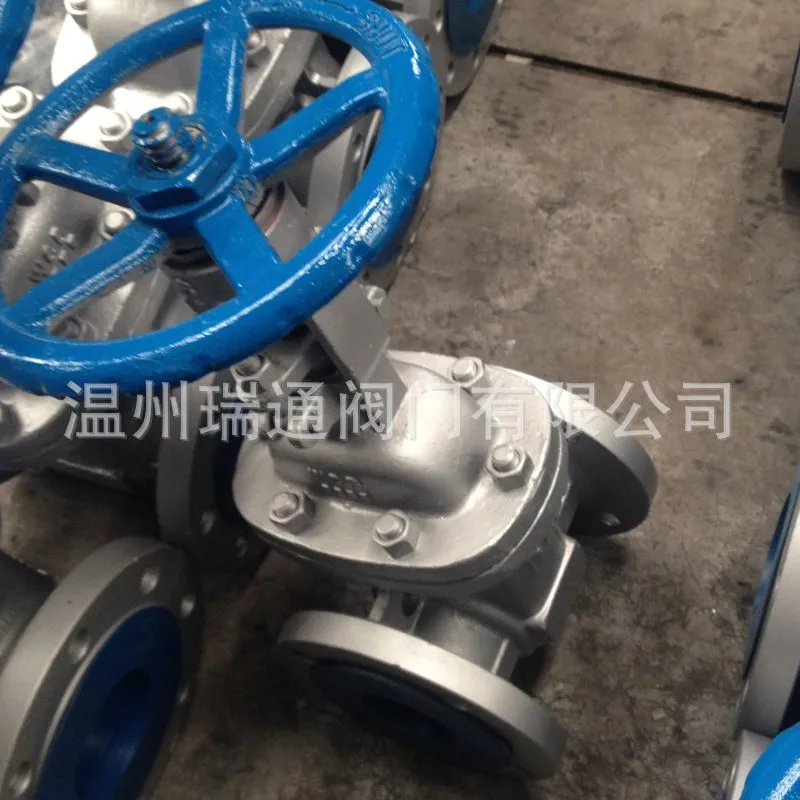

产品实物图

公司简介-瑞通阀门

温州瑞通阀门有限公司坐落于龙湾温州东部，龙湾中心工业区，紧靠温州永强机场，龙湾万吨码头，交通便利。是一家集设计、开发、生产、销售于服务一体的的阀门制造企业。拥有完整、科学的质量管理体系。
主营产品有美标、日标、国标、德标等系列的闸阀截止阀止回阀球阀蝶阀过滤器卫生级阀门管件等不锈钢、碳钢阀门。产品可根据不同要求分别采用GB、JIS、API、ANSI、BS标准进行设计、生产和验收。可根据使用介质、温度不同及材料分别采用碳钢、不锈钢、低温钢、合金钢、耐高温、超高温特殊钢等；广泛应用于化工、石油、轻工、食品、医药、环保等领域。产品除了内销外还远销东南亚、欧美等国家和地区，倍受客商的高度好评。
企业推行现代化***的管理模式，坚持“以质量求生存、以信誉求发展、以科技求创新”的经营理念，诚信务实、敢于超前，力求把产品质量控制到“瑞通”特色的高端合格产品。打造诚信为本，客户至上”的经营理念，将不断应用新技术、新工艺、新材料，积极开发新品种为广大用户提供优质的阀门产品和更***今后服务。
竭诚欢迎新老客户与我们携手合作，共创辉煌。
