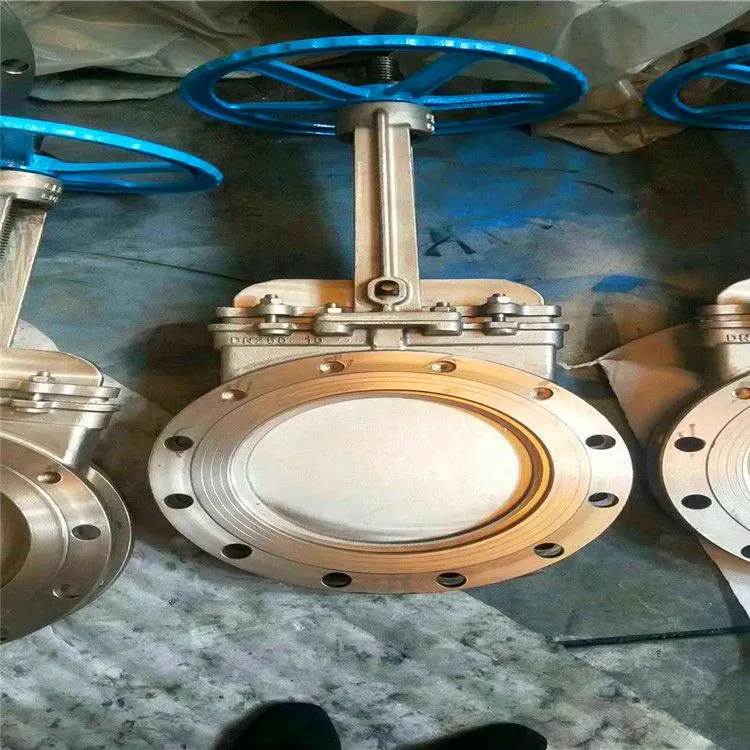

铸钢手动刀型闸阀
一、刀型闸阀产品概述
刀型闸阀,又称刀闸阀或刀型浆闸阀,从八十年代引进中国。其应用范围非常,从矿山、电厂的选煤、排矸、排渣,到城市的污水处理;从水泥、造纸厂的浆液输送,到食品、卫生、医药等管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣,易安装,易拆卸的优点解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大,占空间,易积渣,不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。
二、刀型闸阀适用介质
金矿粉、尾矿、矿砂、炉渣、煤泥、沙石、钢灰、纸浆、木浆、水泥浆、纤维、粉尘、粉料、晶粒、化学品处理污水、屠宰厂废水、城市污水、沉淀池、沥青、料仓进出口、水果、谷物、啤酒、饮料、油品、蒸汽、气体输送以及电厂给排水、排渣等。
三、刀型闸阀主要特点
1:结构长度采用短系列,阀门重量轻,可节省管道支撑架
2:阀门在启闭过程中闸板能自行刮除附着介质、利于密封
3:刀型闸板利于切断介质、排渣,阀门运行畅通不卡阻
4:阀门采用对夹式链接
5:契形限位块可提供密封力,密封可靠
6:导向钉能提供良好的导向功能
7:可按要求提供不同材质的衬套,延长阀门的适用寿命
8:驱动装置(电动、齿轮箱、气动、液动)可任意选配
四、刀型闸阀选购说明
选购时,请提供阀门的工作条件、流体介质、工作压力、介质温度、公称通径及阀门材质和数量,如有其它特殊要求.
主要零部件材质 | |||
体、盖 | 阀板 | 阀杆 | 密封面 |
不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
主要性能规范 | ||||
公称压力(MPa) | 壳体试验(MPa) | 密封试验(MPa) | 工作温度 | 适用介质 |
1.0 | 1.5 | 1.1 | 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ | 纸浆、污水、煤浆、灰、渣水混和物 |
1.6 | 2.4 | 1.8 |
