1、软密封闸阀， 本体采用***球墨铸铁制成，重量较传统闸阀重量减轻20%～30%。
2、欧洲***设计，结构合理，安装维修方便。
3、阀瓣及螺杆设计轻巧，关闭扭矩小，比传统标准低约50% 。
4、闸阀底部採用与管低相同平底设计，关闭时流速加快冲走杂物而不致造成阀瓣受损而造成肉漏现象。
5、阀瓣採用饮用水标準的高品质橡胶进行整体包胶，***的橡胶硫化技术使得硫化后的阀瓣能够******的几何尺寸，且橡胶与球墨铸件接著力强，不易脱落及弹性佳。
6、阀体采用***铸造，***的几何尺寸使得阀体各部相关尺寸达到完全密封。
产品详细描述：

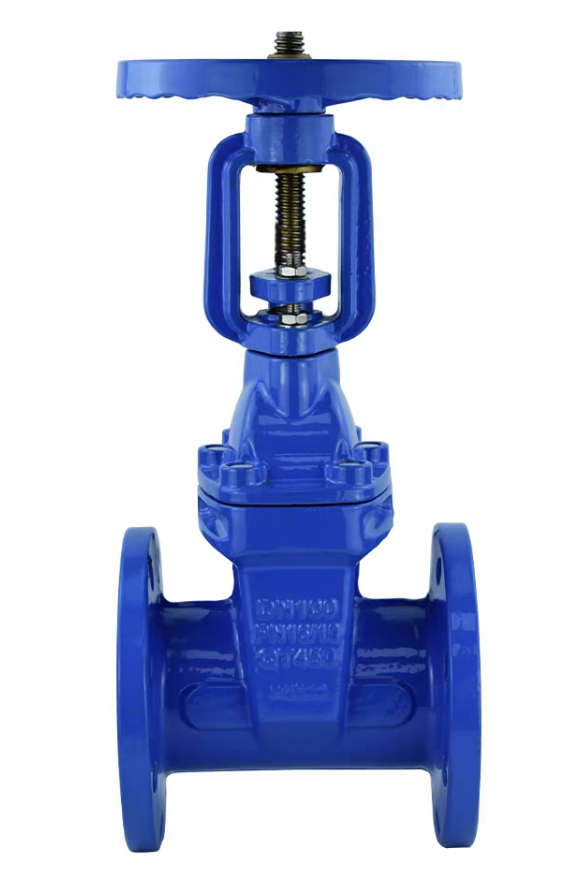

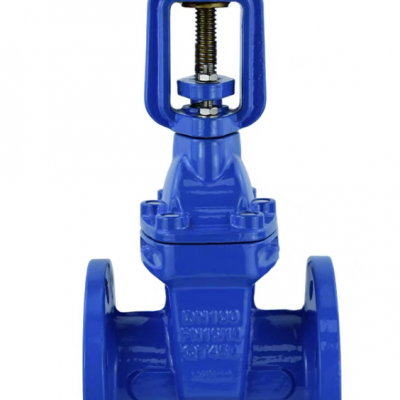

RV ( H,C, R) X闸阀是一种阀瓣整体包胶的弹性座封合闸，该阀具有开关轻便，密封可靠，不易堆积杂物，耐腐蚀，不生锈，橡胶弹性记忆佳及使用寿命长等***特点，可广泛用於各类给排水管线上作为截流或调节装置作用。
技术参数：
使用材质：球墨铸铁
尺寸范围：DN50mm～DN600mm
压力等级：1.0 MPa～2.5MPa
温度范围：-10℃—80℃
适用介质：清水、污水
压力试验
公称压力 | 强度试验 | 水密封/上密封试验 | 气密封试验 |
1.5 PN (MPa) | 1.1 PN (MPa) | 0.5-0.7 (MPa) | |
1.0 | 1.5 | 1.1 | 0.6 MPa |
1.6 | 2.4 | 1.8 | |
2.5 | 3.8 | 2.8 |
主要零部件材料明细表
序 号 | 零件名称 | 材 质 |
1 | 手轮 | 可锻铸铁 |
2 | 阀杆螺母 | 铜合金 |
3 | 支架 | 灰铸铁、球墨铸铁、铸钢 |
4 | 压盖 | 球墨铸铁、铸钢 |
5 | 密封圈 | 丁腈橡胶、三元乙丙 |
6 | 阀杆 | 不锈钢 |
7 | 中法兰垫片 | 丁腈橡胶、三元乙丙 |
8 | 闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶 |
9 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
技术参数
公称压力：1.0～2.5MPa | 工作温度:0～120℃ | 法兰标准:GB/T17241.6 GB9113 |
公称通径：50～400mm | 适用介质:水、油、气等 | 试验标准:GB/T13927 API598 |
主要连接外型尺寸:(单位:mm)
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
Hmin(全关) | 313 | 332 | 375 | 425 | 498 | 562 | 680 | 838 | 950 | 1010 | 1220 | 1280 | 1480 | 1665 |
Hmax(全开) | 355 | 375 | 415 | 475 | 540 | 605 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
