软密封闸阀底部采用全流域直通式流道设计，等同于直管道，无滞流凹腔结构，流阻小，确保流体畅通，不易沉积杂物，也不会对介质造成二次污染。品牌 其他品牌 产地 国产 产品新旧 全新 产品大小 大型 适用介质 冷水 材质 其他 驱动方式 手动 连接形式 法兰 通道位置 直通式 流动方向 单向 压力 低压 温度范围 中温 执行质量标准 国标 型号 Z45X-16Q 公称通径 DN50-DN1200 工作温度 100
详细介绍

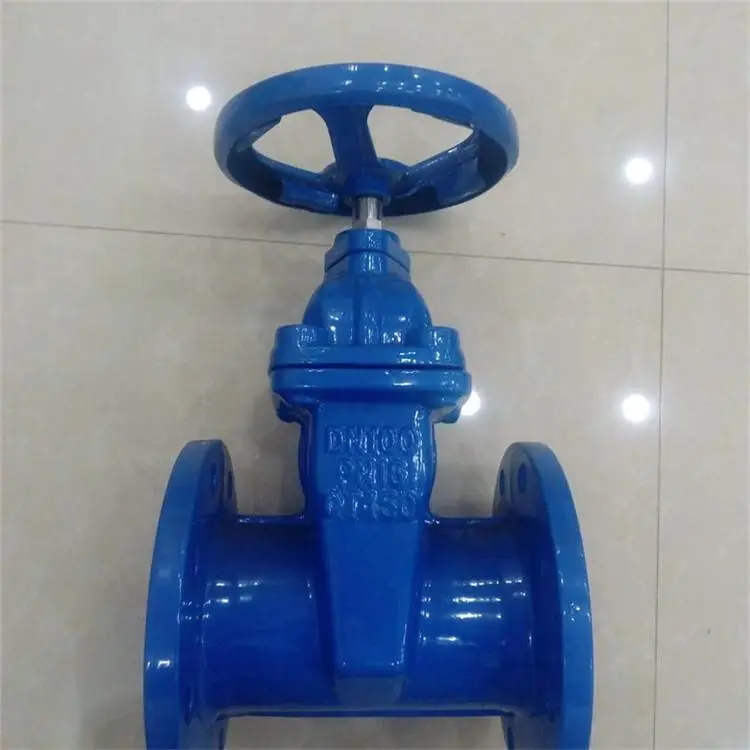

Z45X 软密封闸阀结构特点：
· 平底式阀座
软密封闸阀底部采用全流域直通式流道设计，等同于直管道，无滞流凹腔结构，流阻小，确保流体畅通，不易沉积杂物，也不会对介质造成二次污染。
· 全包覆闸板
闸板采用球铁QT500-7骨架整体包覆高性能橡胶，成熟的硫化技术和***的硫化工艺，***将闸板铁芯与流体隔离。包覆紧密可靠，其结合强度符合DVGW要求，即使受到频繁的挤压应力橡胶也不会脱落。
阀杆螺母与闸板两体式结构，***足够自由度，启闭灵活并无卡阻现象。
· 在线更换密封圈
特殊轴封结构，全开时可在线不停水更换密封圈；
· 可靠的上密封
阀杆与顶盖间的上密封，采用“内3外2”共五道“O”型密封圈结构，与传统闸阀的填料密封结构相比，密封紧密可靠，磨擦阻力大幅减小。
· Z45X 软密封闸阀防腐性能
壳体（球铁QT500-7）内外表面静电喷涂环氧树脂粉末，涂层均匀牢固，绝不露铁；中腔连接螺栓顶部封胶，隔绝螺栓与环境的接触，以防腐蚀。
· Z45X 软密封闸阀食品级卫生要求
闸阀内腔喷涂***环氧树脂粉末，符合DVGW标准（德国），远高于GB/T17219要求；阀杆、阀杆螺母等内件采用不锈钢或青铜，不受水腐蚀；包覆橡胶符合饮用水卫生标准
· Z45X 软密封闸阀附加功能
可提供阀门开度指示、地下直埋、防盗锁控等附加功能。
Z45X 软密封闸阀标准规范：
设计制造标准：CJ/T 216-2005、JB/T6376-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
