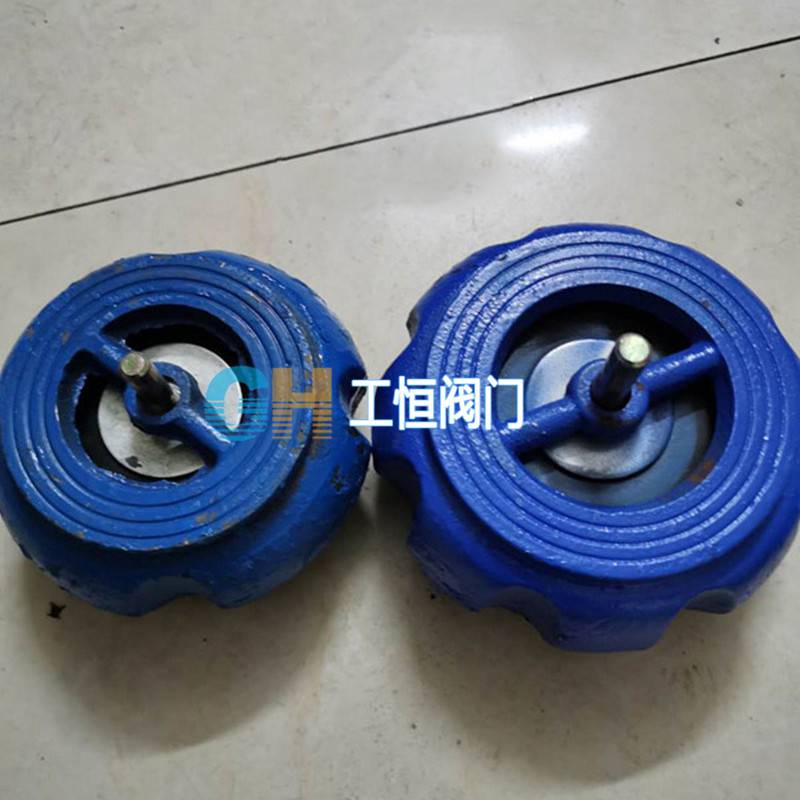

H71XT对夹式消声止回阀 南瓜型瓣止回阀 防水锤单向逆止阀 不锈钢升降式单向阀
- ¥478.00 ≥1件起批
参数
- GH/工恒品牌
- H71XT型号
- 不锈钢材质
江苏 昆山市
3天内发货
564件
沪工恒PPH塑料旋启式止回阀 化工立式法兰阀门
¥30.00
电动球阀 卡套连接Q991F七通换向阀 不锈钢腐蚀球阀
¥635.00
J644 锻钢角式截止阀 气动薄膜角型调节气动阀 高压紧急切断阀
¥1100.00
产品详情
H71XT系列对夹式消声止回阀是利用管
线内部压力变化，内压自行驱动型止回阀。
该产品阀瓣运动自动导向，开启关闭灵活，
运动自如，密封性能好，外形结构尺寸小、
重量轻、拆装方便、噪音低、垂直，水平
安装均可。
对夹升降止回阀可安装在水泵出口管
道上，多用于水泵停止时，防止管路中带压
水流回流冲击水泵确保安全。
安装说明
１、安装前请核对该阀门的口径，压力等级及外观是否完好无损。用手按动阀轴是否动作灵活无阻。
２、检查阀体标示红色箭头与管线水流方向是否一致。
３、夹紧阀门时，各螺栓拧紧用力均衡，使阀门受力一致，并且夹紧力不要过大。
主要性能、规范
公称压力 | 实验压力 | 工作压力 | 适用温度 | 适用介质 | |
强度 | 密封 | ||||
1.6 | 2.4 | 1.76 | 1.6 | 80 | 水 |
主要零件材料
零件名称 | 阀体、阀盖、阀瓣 | 密封垫 | 阀轴、压盖 | 弹簧 |
材料 | 铸铁 | 橡胶 | 黄铜 | 不锈钢 |
对夹升降止回阀主要尺寸及重量
公称通经 ＤＮ（mm） | 尺寸（mm） | 重量 （kg） | |||
Ｌ | Ｄ | Ｄ | 螺栓 | ||
40 | 62 | 105 | 85 | 4-M16×150 | 2.3 |
50 | 67 | 127 | 105 | 4-M16×150 | 2.5 |
65 | 73 | 139 | 120 | 4-M16×150 | 4 |
80 | 80 | 152 | 135 | 8-M16×160 | 5.2 |
100 | 102 | 172 | 155 | 8-M16×190 | 7.5 |
125 | 120 | 225 | 185 | 8-M16×230 | 13.5 |
150 | 140 | 232 | 210 | 8-M20×240 | 17.5 |
200 | 165 | 286 | 265 | 12-M20×260 | 27 |
250 | 210 | 350 | 320 | 12-M22×310 | 56 |
300 | 260 | 430 | |||
