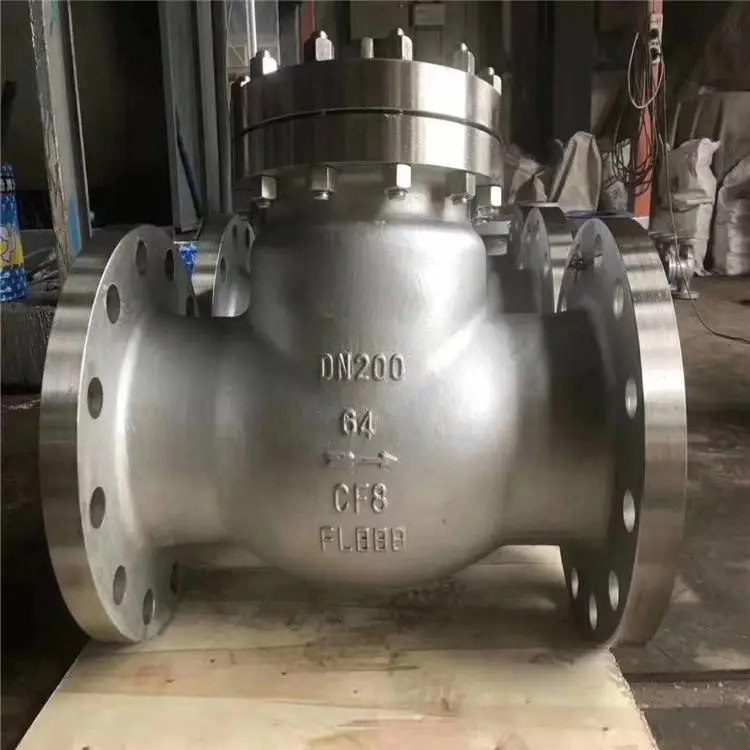

H44W-16P 阀瓣绕销轴旋转开启结构形式为旋启式法兰止回阀

¥900.00 1个起批
¥890.00 ≥2个

参数

H44W-16P产品特性
上海冠桓泵阀品牌
H44W-16P 型号

发货地浙江永嘉县 10天内发货供货总量50个

上海冠桓泵阀有限公司 8年: 进入店铺在线咨询

H44W 阀座密封面为本体不锈钢无其他堆焊材料法兰旋启式止回阀 ¥890.00

H44W-16P 旋启式法兰不锈钢止回阀公称压力为1.6 MPa ¥890.00

H44W-16P 水蒸汽油品弱腐蚀性介质法兰单向旋启式止回阀 ¥890.00

H44W-16P法兰旋启式止回阀水平或垂直管道均可使用安装方便 ¥890.00

H44W-40P 低阻通流防腐防锈法兰不锈钢旋启式止回阀 ¥890.00

H44W-64P 旋启式不锈钢304材质法兰止回阀规格参数特点 ¥890.00

产品详情

止回阀产品概述：碳钢、不锈钢旋启式止回阀选用于公称压力PN1.6～16.0MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。

结构与特点：

1、选材考究，符合国内、外相关标准，材料的***质量高。
2、密封副配对***合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，***、***、***、抗擦伤性能好，使用寿命长。
3、产品按***GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种***，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用

H44H旋启式止回阀连接尺寸表：

性能参数

型号	H44H-16C	H44W-16P
工作压力（MPa）	1.6~25
适用温度（℃）	≤425	≤550
适用介质	水、蒸汽、油品	弱腐蚀性介质
材料	阀体、阀盖、阀瓣	碳素钢	铬镍钛不锈钢
密封面	碳钢堆焊铁基合金	本体密封

H44H旋启式止回阀连接尺寸表：

公称通径 DN	主要外形尺寸和连接尺寸
L	D	D1	D2	b	Z-d	H
H44H-16C/P
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
