构成

编辑

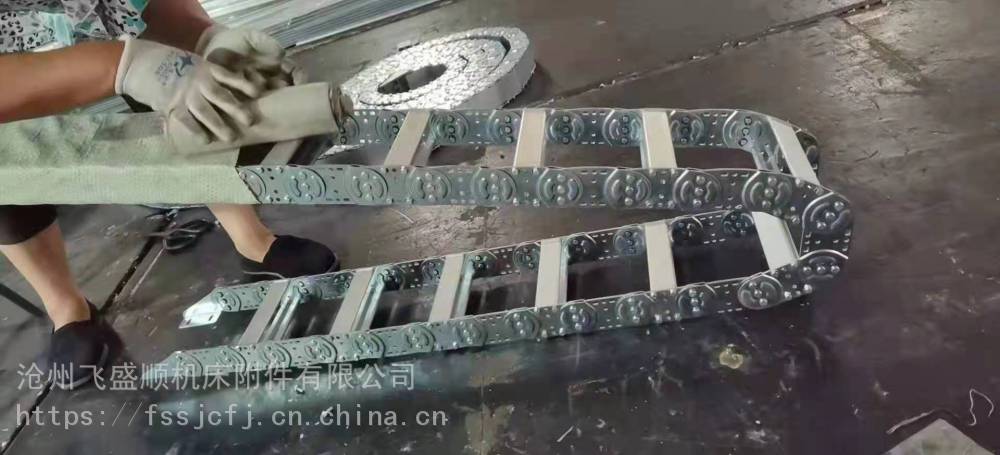

钢铝拖链的主体是由链板(采用优质钢板经淬火后再抛光镀铬/镀锌/喷塑处理)、支撑板(挤拉铝合金)、轴销(合金钢)等部件组成．使电缆或橡胶管与拖链之间不产生扭曲变形，链板经镀铬处理外形效果新颖，结构合理，灵巧强度高，该产品钢性好，不变形．安装方便，使用可靠，易拆装，不下垂．由于本产品外形精美，可在较大程度上增强机床设备的整体艺术美观效果，增强我国机床，机械设备在国际市场的竞争能力。

规格

编辑

• 有TL45、TL65、TL95、TL125、TL180、TL225、TL250型，拖链宽度可按用户要求定做，弯曲半径从50-800之间。

• 有三种支撑板的形式。

• （1）当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式

• （2）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式

• （3）安装管缆的规格品种较多时，可选用支撑板——框架式

设计参数

编辑

• 钢铝拖链的材质：冷轧钢和不锈钢。拖链的型号、拖链的总宽、拖链的长、支撑板的型式、支撑板内置孔的大小、拖链的弯曲半径

特点

编辑

• 适用于所有的传动方式，可随意加长和缩短。TLG型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置长度大，支撑板可依顾客需要制作，使用于工作母机，移动机械等．此外，可通过改变销轴获得改变弯曲半径
