Hielscher超声波匀质机UP50H和UP100H使用手册

Hielscher超声波匀质机 UP50H和UP100H超声波处理器用于实验室的操作说明。目标和用途操作说明向您展示了超声波处理器UP50H和UP100H的结构和操作。两个超声波处理器的结构，应用领域和操作实际上是相同的，各自的功率输出是不同的。特别是，请仔细阅读并遵守安全说明。

一、Hielscher产品说明

Hielscher超声波匀质机 UP50H和UP100H超声波处理器是为实验室使用而开发的，两种超声波处理器的应用领域和操作是相同的。Hielscher超声波换能器通过电激励产生超声波，超声波通过不同的超声波发生器传输到液体介质。Hielscher两个超声波处理器都适用于手动操作和三脚架安装。超声波处理器UP50H和UP100H的区别

UP50H 50W

UP100H 100W

Hielscher UP50H和UP100H超声波处理器专为液体浴中的液体或固体介质（分别带有浸没的超声波头***或来自空气）的声音处理而设计，用于•液体的解体或均质化

二、Hielscher一般视图

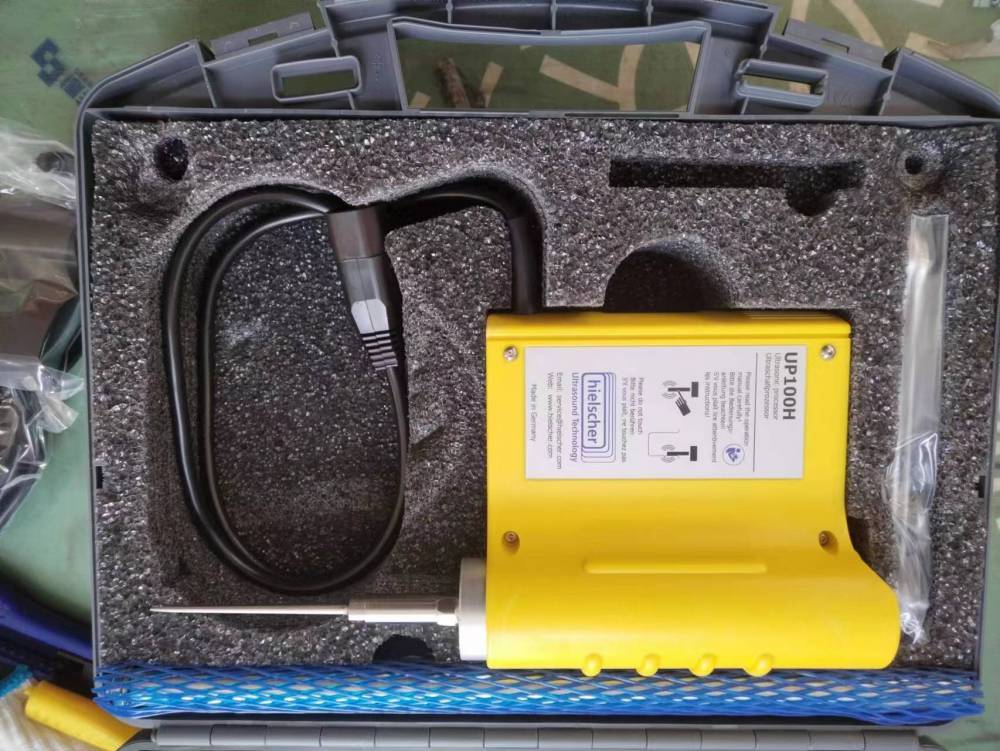

超声波处理器装在一个手提箱里，里面还装着所有的附件和必要的工具。

1手提箱

2超声波处理器

3超声波发生器

4工具

5三脚架夹具

6三脚架板

7三脚架杆，两件式

三、Hielscher应用领域

Hielscher UP50H和UP100H超声波处理器在生物，医学，化学和工程领域具有广泛的应用，HielscherUP50H和UP100H提供不同的有效功率尽管超声波处理器效***，但它们不需要强制冷却，适合连续运行。HielscherUP50H振动系统的振幅在20%到***之间连续可调，设定值在所有操作条件下保持恒定。因此，即使是在空气中的连续操作也是可能的。

超声波焊头功率匹配，因此可以在没有幅度限制的情况下操作。

您可以在脉冲模式下以高强度对温度敏感的样品进行扩声。静音和声音之间的占空比可以在10%到***之间连续变化

3.1、超声化学超声处理器可用于实验室中常见的容器中的超声化学。先决条件是根据要探测的介质和超声波发生器的尺寸选择实验室容器

生物，医学和化学实验室UP50H和UP100H超声波处理器可用于以下工作：

液体的分解或均质化

•颗粒物质的细筛

•平板底物的密集清洗

•生物化学中的FIA

3.2、Hielscher技术

•热塑性变形

•保护漆去除

4、Hielscher设备和配件（包括在内）

超声波处理器的用户不得更改电气连接！

5、Hielscher基本设备，标准交付范围

带有泡沫衬里的手提箱包含：

•超声波处理器（UP50H或UP100H，视订单而定）

•开口扳手SW 11

•开口扳手SW 9

•操作说明

•根据订单的附件

5、Hielscher技术数据

Hielscher超声波处理器：UP50H/UP100H

效率>90%

工作频率：30kHz

控制范围：1kHz

功率控制：20%***，无级

脉冲占空比：10%***每秒，连续

允许的操作条件驱动装置：压缩空气或氮气（过滤器≤5µm），使用雾油操作压力：2.5 bar至6 bar环境温度：-20°C至60°C（高温版本160°C）

电网电压波动：10%

过电压II类

UP50H/230V/0.63A UP100H/230V/1A UP50H/110V/1A UP100H/110V/2A

6，Hielscher可用配件

1，三脚架夹具STH：适用于所有杆径为16mm的三脚架

2、隔音箱SPB-L隔音箱: 将声压级降低20dB。隔音箱内部有一个高度可调的面板，作为扩音器的支撑表面。

3，带脚板的三脚架ST1：三脚架不锈钢三脚架板300mm x 150mm，杆径16mm

4、定时器T1;电子计时器，用于控制公共广播持续时间，1s至99min。通过PC接口连接

5、流动池D7：可与流量***MS7D一起使用（见表1-1）不锈钢，可高压灭菌，无需冷却

6、流动池D7K：可与流量峰值MS7D一起使用（见表1-1）不锈钢，可高压灭菌，带冷却

7、UPC-L：用于功率检测（超声波发生器振幅，声功率）的连接（自带接口）交付范围：接口转换器，连接电缆，软件

8、UPCT-L;用于功率和温度检测（超声波发生器振幅，声功率，液体介质中的温度）的连接（自带接口）交付范围：接口转换器，连接电缆，传感器，软件

7、Hielscher注意事项

1、每次使用前检查您的超声波处理器是否有损坏！

/2、铺设电缆，使其无法进入，不会成为绊脚石。

/3不要覆盖外壳的通风口。不要让液体进入外壳！

4、操作时请勿接触喇叭和超声波发生器，有***的危险！在长时间运行后，让超声波处理器冷却后再接触它。在连续运行几个小时的情况下，特别是喇叭可以加热到100°C。

5、不要打开超声波处理器的外壳，有触电的危险！

6、请勿在电缆上携带任何设备或部件！

7、保护所有电缆不受热，油，溶剂和锋利边缘的影响。

8、千万不要把超声波处理器对准人！

9、长时间工作时，配戴合适的听力保护器或操作隔音箱SB2内的超声波处理器。

10、避免在动物存在的情况下操作超声波处理器。与人类相比，动物的听力频率范围更广。

11、操作员负责确定处理危险物质的程序，包括超声波发生器的清洁和允许的清洁剂的规格（在处理危险或非危险物质之后分别）。

12、超声波系统的操作者必须以适当的方式宣传这些程序，并确保遵守这些程序。

13、请注意，能量通过超声波传递到介质中。这导致待扩声的介质变热。

14、确保容器破裂，特别是在使用玻璃，粘土，陶瓷等制成的容器时

15、当将超声波引入介质时，请确保它用于喷射，雾化（形成气溶胶！）或者液体可能会起泡。

8、Hielscher工作原理

超声波处理器通过电激励产生频率为30kHz的纵向机械振动（反向压电效应）。处理器的功率输出可以在功率的20%到***之间连续选择

振动由安装在喇叭上并设计为/2振动器的超声波发生器放大，并通过其端面传递到待测介质。在UP50H和UP100H超声波处理器的应用中，待测介质始终是液体。

超声波振动在液体中产生空化，可用于不同的目的（参见***.3节“应用领域”）。超声波发生器浸入液体中以产生声音，在此过程中液体传递振动。传输的声功率密度取决于超声波发生器的形状和超声波发生器端面的大小。

不同的超声波发生器允许的选择，以解决不同的任务。

具有特殊控制的集成接口允许PC支持的超声波处理器的所有重要参数的监控和控制，以及附加单元（例如温度传感器）的连接。

9、Hielscher操作和显示元素

图例1启动按钮2红色LED：操作就绪3绿色LED：无故障操作4连续操作锁定按钮5脉冲操作旋转控制（控制循环比）6振幅旋转控制（超声波功率）7支架夹（隐藏在PC接口后面）
