一、 前言

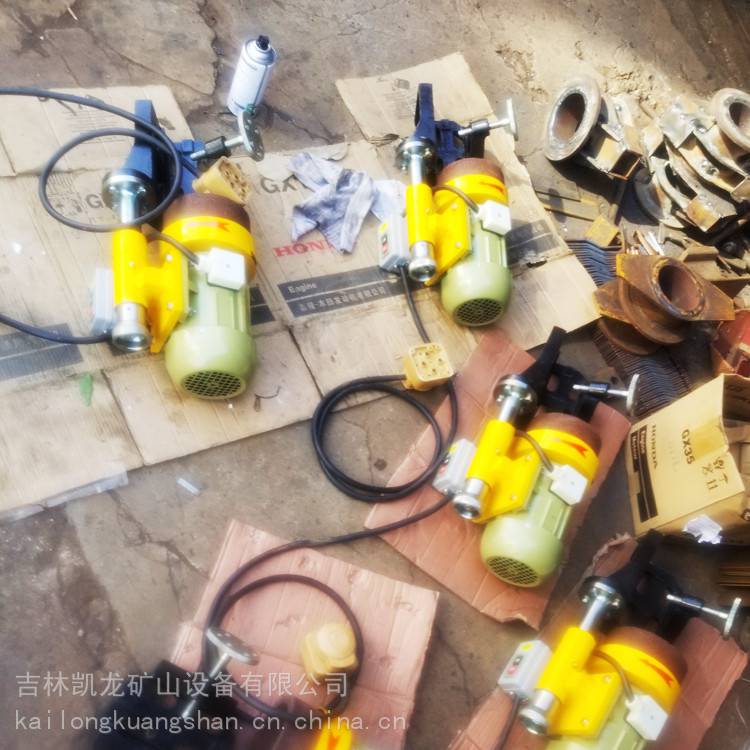

DM-I型电动钢轨端磨机，依据广大养路作业顾客的实际需要而设计开发的一种新型打磨机具。该机性能优越，结构合理，质量可靠，省时省力，性能价格比较好，十分适合铁路钻孔作业的需要。

该产品标准参照TB1926-87.

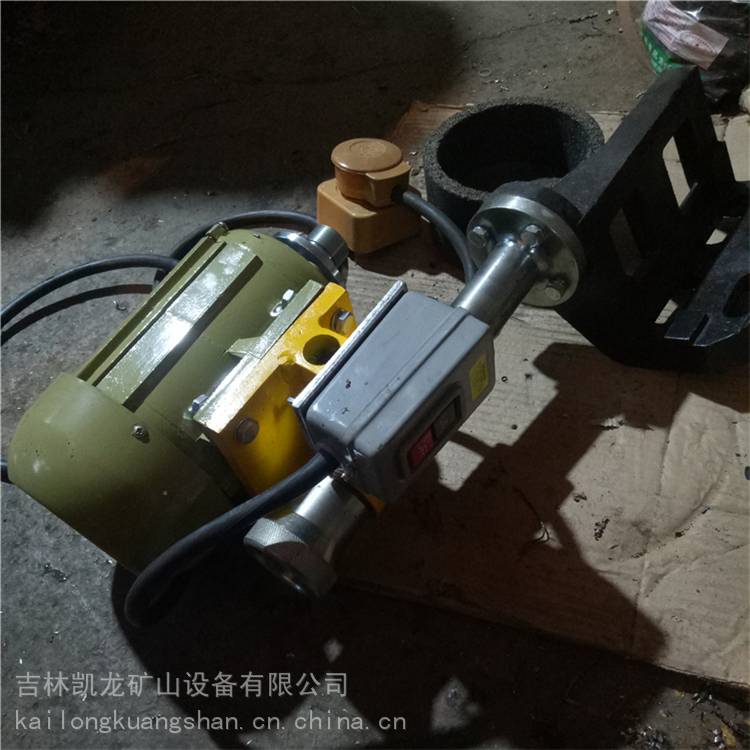

二、 基本结构与工作原理

原理：把电动机的动力（回转运动）直接传递给碗形砂轮，使其产生回转运动，即主磨削运动。同时，转动手轮通过螺旋机构（丝杠、丝母），把丝母（转动手轮）的边回转运动，边带动电机主轮、碗形砂轮……沿着丝杠（导向杆）轴向移动，即对钢轨端面轴向进给磨削；又通过手扶持搬杆摆动摆架（电机碗形砂轮），绕着导向杆轴线在钢轨端面径向方向（垂直于钢轨轴线）进行径向进给磨削，即径向进给运动。

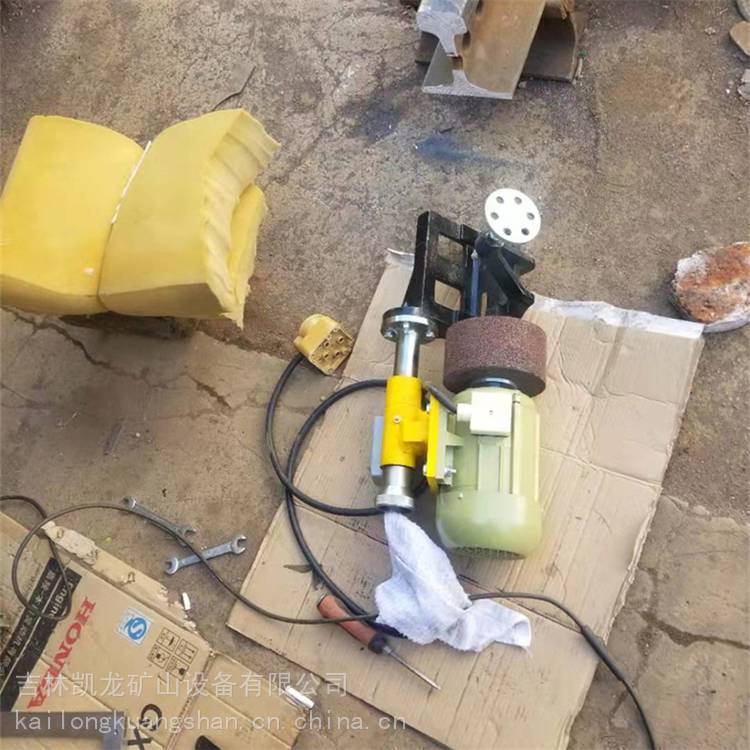

结构：

1、 主运动---由电动机→碗形砂轮……组成。

2、 轴向进给运动---由转动手轮（螺母）→摆架（电机座板）→空心轴丝杠（导向杠）移动……组成。

3、 径向进给运动---由手扶持搬杆→摆架（电机座板）……组成。

4、 卡轨凹形钩、顶丝、定位螺钉……组成。

三、 技术参数

1、电动机： 型号    Y07132

            电源    380V/50Hz

            功率    1.1kw

            转速    2800r/min

2、杯形砂轮（BW）外廊尺寸D×d×H=￠150×￠32×75

3、杯形砂轮周向速度       Vmax=22m/s

4、外廊尺寸               500 × 260× 180

5、整机重量               18kg

四、使用维护

1、首先装好碗形砂轮（BW），装前要检查砂轮是否有裂纹，端面是否平整，均正常后，用附带的专用套管六角搬手，用叉形搬手卡住主轴，将锁紧六角螺母扭紧。

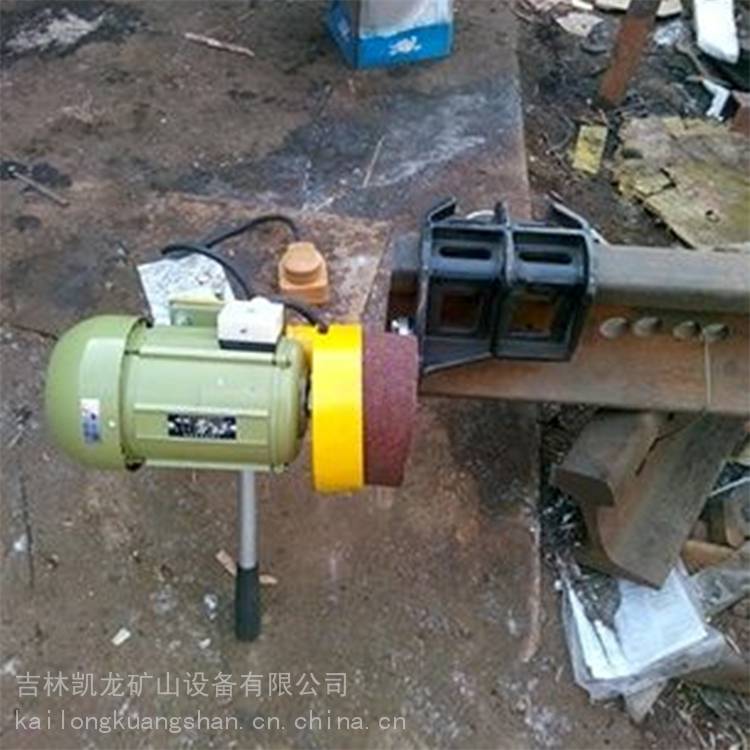

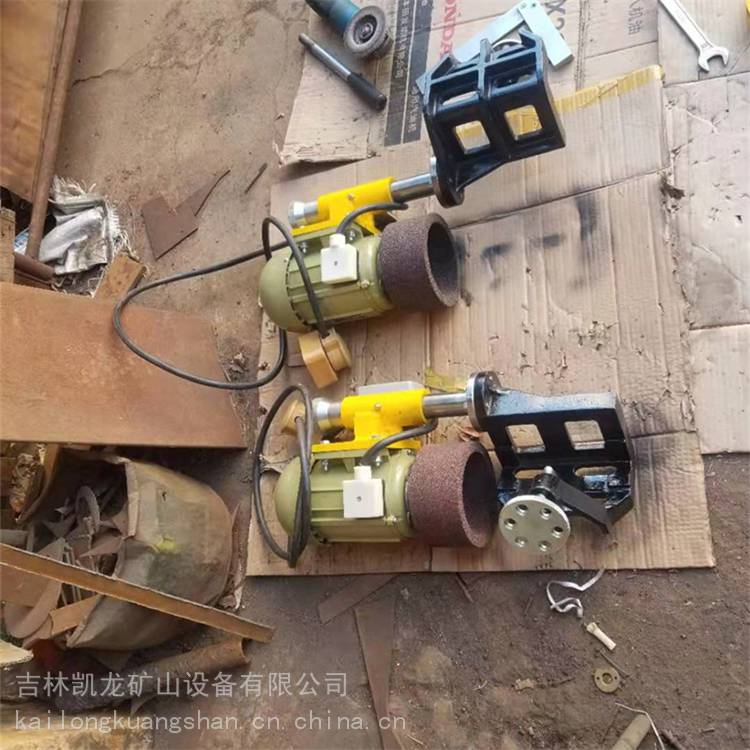

2、再将打磨机装卡在钢轨上，注意，卡轨形钩的内上面一定要与轨顶面靠紧，旋动顶丝与钢轨顶紧，确保砂轮端面与钢轨轴线垂直，并再将卡钩与导向杆的定位螺钉锁紧。

3、开动电动机，主轴碗形砂轮开始回转，同时旋动手轮进行轴向给磨削，往复摆动手搬把，利用电机等的自重进行径向进给磨削。

4、要经常给螺旋机构、导向杆滑动面、螺母（手轮）推力槽…注入润滑剂，以减少摩擦阻力。
