GNSS形变监测系统：捕捉地表形变，发现潜在塌陷风险【型号推荐：TH-WY1，物联网一体化设备，云境天合支持定制服务】GNSS形变监测系统通过全球导航卫星系统（GNSS）技术，能够实时、高精度地捕捉地表形变，发现潜在塌陷风险，为地质灾害预警、工程安全监管及基础设施维护提供关键数据支撑。系统支持4G/5G、LoRa、以太网多通道传输，偏远山区通过LoRa自组网实现数据汇聚，城市桥梁则依赖4G/5G实时回传。云平台集成三维可视化与AI预警模型，自动生成变形趋势报告，支持多终端实时查看。当监测数据超过预设阈值时，系统自动触发预警，为相关部门提供决策支持。设备采用扼流圈天线与磁性吸波材料，有效降低多径效应；内置惯性导航系统（INS）数据，在卫星失锁时维持短期定位连续性；太阳能供电保障72小时连续工作，适应-40℃至+85℃宽温域运行。例如，在峡谷等复杂地形中，系统仍能保持信号连续性，实时追踪位移矢量。

一、产品简介

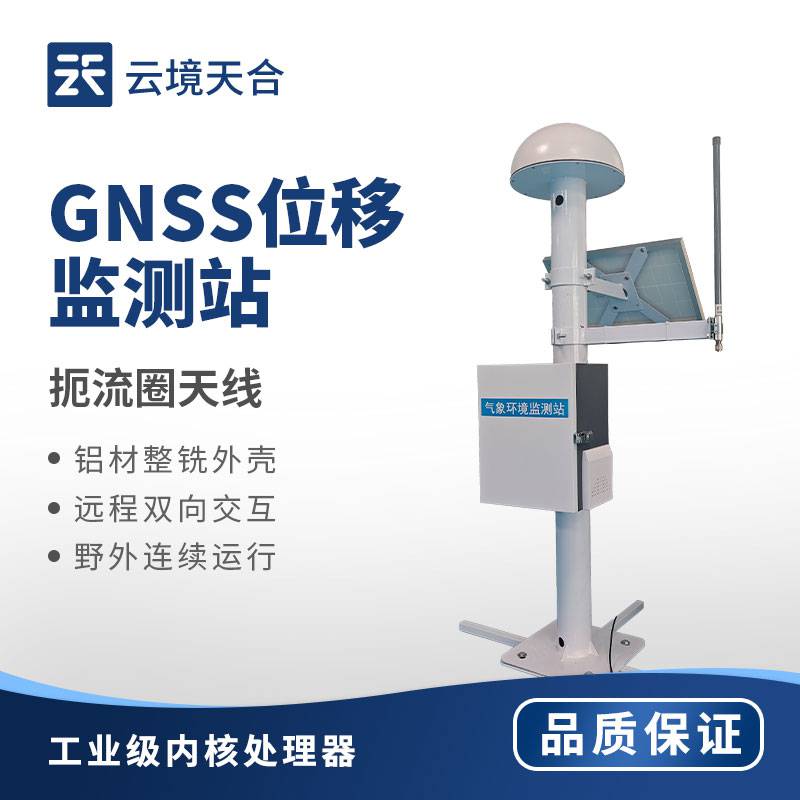

GNSS位移站是采用差分RTK技术实现的毫米级位移监测产品，可广泛应用于大坝安全监测、桥梁健康检测、滑坡预警等工程领域。该产品具备高精度、高稳定性及实时数据传输能力，能够在各种复杂环境下准确监测目标物的微小位移变化。GNSS位移站操作简单，安装便捷，可远程监控和数据分析，为工程安全提供有力保障。此外，其强大的数据处理能力和兼容性，使得该产品能够轻松融入各类监测系统，实现数据的共享与融合，为工程安全监测提供全面、高效的解决方案。

二、产品参数

传感器参数：

1.传感器供电：DC10V-15V

2.传感器功耗：0.25W

3.静态精度（差分模式）：水平±（2.5mm+1ppm），垂直±（5mm+1ppm）

4.☆天线：扼流圈天线、磁性吸波材料，有效降低多径效应

5.☆通信协议：Modbus-RTU，支持设备端离线解算位移量、位移的垂直与水平方向

6.支持RTCM3差分数据

7.尺寸：直径360mm高度163mm

8.工作环境：-40°C~+85°C，0%RH~95%RH（无凝露）

监测站参数：

9.测站供电：30W太阳能板，20AH电池

10.测站功耗：传感器+LORA：0.6W传感器+LORA+数据上传：0.96W

11.☆支持独立工作模式下（不依赖云平台）位移报警、位移量输出、位移角度输出

12.支持4G、无线网桥、wifi、以太网等数据通讯传输

13.☆支持测站TCP、HTTP、UDP直传客户平台

采集器参数：

14.☆支持现场RS485输出ASCII数据格式

15.☆支持现场添加RS485Modbus-RTU环境传感器

16.支持内置式4GFPC天线

云平台参数：

17.☆支持平台转发支持TCP，HTTP

18.☆云平台支持3D数据查看，直观查看观测点的位移方向与变化量

三、产品安装

安装要求：

1.无论基准站还是测量站周围都不能有高大建筑物，如果无法避免也应远离至少20米以上。

2.基准站与测量站之间的间距（基线距离）推荐小于500米，不超过2KM，并且尽量选择同海拔安装，距离过大会导致精度下降。

3.基准站与测量站之间尽量可视，如无法完全可视也要避免存在高墙、建筑物等遮挡。

4.优先***卫星天线在20米内是点。

5.安装底座应牢固，避免因风导致的精度下降。

6.具体安装事宜也可以联系公司售后视频指导。

注意事项：GNSS位移监测是利用北斗、GPS等定位卫星实现的高精度位移监测技术，其监测精度强烈依赖于基准站和监测站的相对关系及电磁环境，过长的基线距离会严重影响监测精度甚至数据无效（如：对于超过2KM甚至10KM的基线距离，由于电磁环境和地形的影响可能的位移精度会降低至10厘米级别，这对位移监测来说是无效的），因此，为***测量精度，推荐的基线距离为500米以内。
