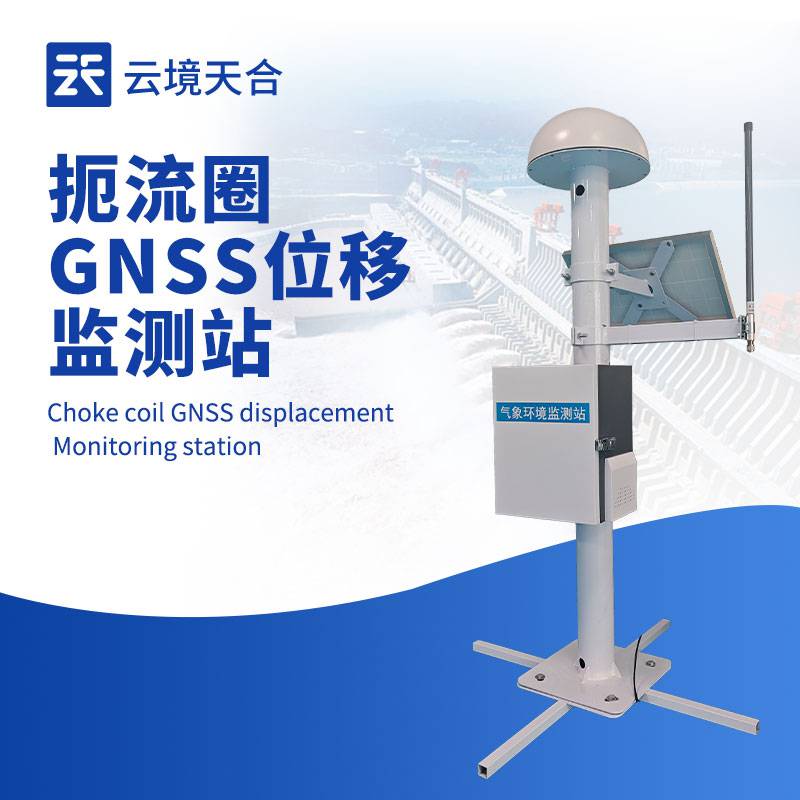

扼流圈GNSS监测站：辅助评估结构安全性【型号推荐：TH-WY1，物联网一体化设备，云境天合支持定制服务】扼流圈GNSS监测站通过高精度定位与抗干扰技术，能够实时捕捉结构微小位移变化，为评估桥梁、大坝等工程的结构安全性提供毫米级精度的关键数据支持，有效预警潜在风险。扼流圈GNSS监测站采用差分RTK（实时动态差分）技术，通过比较基准站与流动站之间的卫星信号差异，消除电离层延迟、多路径效应等公共误差，实现水平±2.5mm、垂直±5mm的监测精度。例如，在桥梁健康监测中，该技术可精准捕捉桥墩的微小水平位移（如0.1mm/天的变化），为评估结构稳定性提供数据基础。设备内置扼流圈天线，通过特殊设计减少卫星信号经地面或物体反射后产生的干扰（即多路径效应），同时结合磁性吸波材料进一步降低电磁噪声。这一特性使其在城市峡谷、密林覆盖区等复杂环境中仍能保持高精度定位，例如在山区滑坡监测中，即使周围存在高大树木，设备仍可稳定捕获卫星信号。

一、产品简介

GNSS位移站是采用差分RTK技术实现的毫米级位移监测产品，可广泛应用于大坝安全监测、桥梁健康检测、滑坡预警等工程领域。该产品具备高精度、高稳定性及实时数据传输能力，能够在各种复杂环境下准确监测目标物的微小位移变化。GNSS位移站操作简单，安装便捷，可远程监控和数据分析，为工程安全提供有力保障。此外，其强大的数据处理能力和兼容性，使得该产品能够轻松融入各类监测系统，实现数据的共享与融合，为工程安全监测提供全面、高效的解决方案。

二、产品参数

传感器参数：

1.传感器供电：DC10V-15V

2.传感器功耗：0.25W

3.静态精度（差分模式）：水平±（2.5mm+1ppm），垂直±（5mm+1ppm）

4.☆天线：扼流圈天线、磁性吸波材料，有效降低多径效应

5.☆通信协议：Modbus-RTU，支持设备端离线解算位移量、位移的垂直与水平方向

6.支持RTCM3差分数据

7.尺寸：直径360mm高度163mm

8.工作环境：-40°C~+85°C，0%RH~95%RH（无凝露）

监测站参数：

9.测站供电：30W太阳能板，20AH电池

10.测站功耗：传感器+LORA：0.6W传感器+LORA+数据上传：0.96W

11.☆支持独立工作模式下（不依赖云平台）位移报警、位移量输出、位移角度输出

12.支持4G、无线网桥、wifi、以太网等数据通讯传输

13.☆支持测站TCP、HTTP、UDP直传客户平台

采集器参数：

14.☆支持现场RS485输出ASCII数据格式

15.☆支持现场添加RS485Modbus-RTU环境传感器

16.支持内置式4GFPC天线

云平台参数：

17.☆支持平台转发支持TCP，HTTP

18.☆云平台支持3D数据查看，直观查看观测点的位移方向与变化量

三、产品安装

安装要求：

1.无论基准站还是测量站周围都不能有高大建筑物，如果无法避免也应远离至少20米以上。

2.基准站与测量站之间的间距（基线距离）推荐小于500米，不超过2KM，并且尽量选择同海拔安装，距离过大会导致精度下降。

3.基准站与测量站之间尽量可视，如无法完全可视也要避免存在高墙、建筑物等遮挡。

4.优先***卫星天线在20米内是点。

5.安装底座应牢固，避免因风导致的精度下降。

6.具体安装事宜也可以联系公司售后视频指导。

注意事项：GNSS位移监测是利用北斗、GPS等定位卫星实现的高精度位移监测技术，其监测精度强烈依赖于基准站和监测站的相对关系及电磁环境，过长的基线距离会严重影响监测精度甚至数据无效（如：对于超过2KM甚至10KM的基线距离，由于电磁环境和地形的影响可能的位移精度会降低至10厘米级别，这对位移监测来说是无效的），因此，为***测量精度，推荐的基线距离为500米以内。
