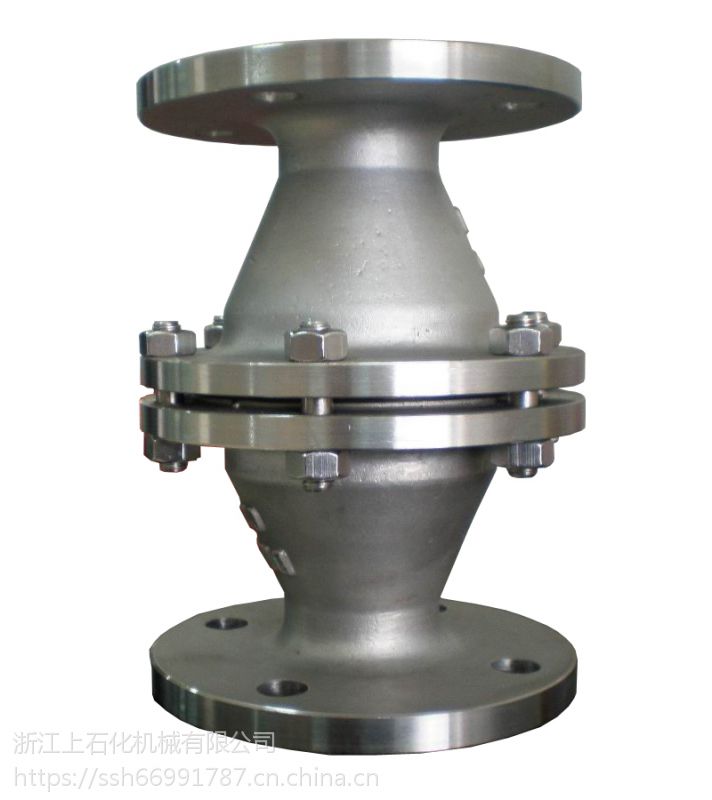

1.管道阻火器GYW-1

产品名称

   阻爆燃型管道阻火器

产品型号

   GZW-1型、GYW-1型

产品介绍:

   GZW-1阻爆燃型管道阻火器系新型可燃气体管道阻火器,属更新换代的新产品。

 该阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试,其性能完全符合GBl3347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢及铸钢多种材料,可满足各种不同工艺管道的需要。

产品概述:

   GZW-1阻爆燃型管道阻火器,又名GZW-1阻爆管道阻火器,是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时,是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后,被有规则的阻火元件切割成许多细小的火焰流,由于传热的作用和器壁效应,进入的气体被冷却,使冷却的气体达不到着火温度,没有着火温度就不能形成燃烧,最终使火焰流猝灭,从而达到阻火目的。

主要用途:

  1、输送可燃性气体的管道上。

  2、火炬系统。

  3、油气回收系统。

  4、加热炉燃料气的管网上。

  5、气体净化通化系统。

  6、气体分析系统。

  7、煤矿瓦斯排放系统。

结构原理:

    阻火器的结构原理是当火焰燃至阻火器时,由于临介孔效应火焰不能通过,同时由于器壁效应使火焰温度迅速下降,从而阻止火焰漫延。

主要性能:

1、 阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过。

2、 水压试验2.4Mpa无渗漏。

主要特点:

     管道阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗;重量轻,易检修,安装方便。

性能及特点:

  1、 管道阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验,每次都能阻止火焰的通过。

  2、 管道阻火器易检修,安装方便。耐烧性能合格,耐烧试验1小时无回火现象。

  3、 管道阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验2.4MPa无渗漏。

主要外形与法兰连接尺寸

型号

规格

PN

(Mpa)

外形尺寸(mm)

螺栓

K

D

DL

L

数量

螺纹

GZW-20

DN20

  1.6

75

105

195

200

4

M12

GZW-25

DN25


85

115

195

200

4

M12

GZW-40

DN40

110

150

245

240

4

M16

GZW-50

DN50

125

165

245

240

4

M16

GZW-80

DN80

160

200

280

250

8

M16

GZW-100

DN100

180

220

335

260

8

M16

GZW-150

DN150

240

285

460

360

8

M20

GZW-200

DN200

295

340

520

420

12

M20

GZW-250

DN250

355

405

580

430

12

M24

GZW-300

DN300

410

460

705

450

12

M24

GZW-600

DN600

770

840

1120

580

20

M33





适用范围:

  管道阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等,输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。



产品订货须知

订货时请注意品名、型号、规格,具体规格。
