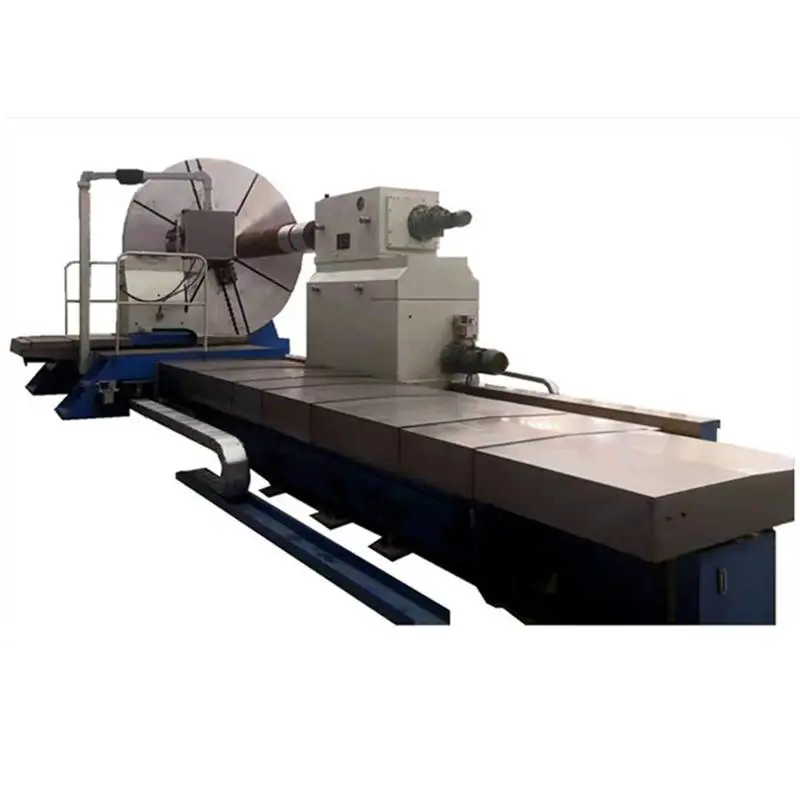

数控车ck61160是在我公司多年生产重型卧式车床经验的基础上，根据加工工件的自身特点自主开发的数控重型车床。
本机床由主电机、主电机底座、主轴箱、主轴箱底座、床身、刀架、拖板、尾座、液压系统、电气系统等组成。
主传动与进给传动采用分离式。
系统可选配KND3000T、西门子808D、西门子828D系统、FANUC 1、FANUC 5，也可按照用户要求***其他系统。
X轴、Z轴半闭环控制，也可选配全闭环控制。
床身采用整体三导轨，导轨表面中频淬火。
主轴箱采用穿轴形式，整体床头箱。
配置框式刀架或电动四工位刀架；
尾座移动和尾座套筒移动采用机动方式；尾座锁紧采用手动方式；套筒锁紧采用手动结构；
技术参数：
| 主要参数 | |
| 工件回转直径 | Φ1600mm |
| 工件长度 | 按用户要求 |
| 过刀架加工直径 | Φ1250mm |
| 导轨宽度 | 1615mm |
| 两***间工件重量 | 40T |
| 主传动 | |
| 主轴前支承轴承直径 | Φ400mm |
| 主轴内孔锥度 | 1:4短锥，φ100mm |
| ***角度 | 60°、75°、90°按用户需求 |
| 主轴头 | 短锥1：30 |
| 主轴转速 | 1-160rpm |
| 主电机功率 | 75kW伺服 |
| 主轴扭矩 | 40000Nm |
| 卡盘直径 | Φ1250mm |
| 刀架 | |
| 刀架形式 | 框式刀架 |
| 刀具截面 | 60mmX60mm（四工位） |
| 刀架切削力 | 70KN(框式刀架) |
| 进给速度 | 1-200mm/min |
| 快速 | 4000mm/min |
| 横向行程 | 420mm |
| 纵向行程 | 按用户要求 |
| 尾座 | |
| 套筒直径 | Φ400mm |
| 套筒行程 | 250mm |
| 套筒移动速度 | 50mm/min |
| 尾座移动速度 | 2000mm/min |
| 芯轴锥孔 | 1:4 |
| ***角度 | 60°、75°、90°按用户需求 |
ck61160车床主要结构部件
1，床 身
本机床床身采用高强度铸铁材料、树脂砂造型；床身为三导轨，用于溜板箱和尾座的纵向移动。床身支撑工件时，具有很好的抗颠覆性能。
床身是机床的基础部件，它的刚度直接影响着整个机床的工作性能和工作精度。本机床床身采用优质铸铁HT300铸造，具有很好的外观和强度，在结构上筋板布局合理，具有优异的抗断面畸变能力，有效地提高了机床的抗振性。排屑孔设置在机床的侧面，具有良好的排屑能力。
床鞍滑动面贴有耐磨材料，既减小了摩檫，又提高了机床的寿命。为进一步减小切削倾覆力矩对机床的影响，***运行精度，床身全长支承在若干个调整垫铁上并用地脚螺钉紧固，加大了床身与地基的接触面积，提高了机床床身精度的保持性。
拖板导轨采用“1山1平”导轨，具有导向性好，磨损自补偿的特点，优于矩形导轨。
尾座导轨采用“1山2平”导轨，具有导向性好，磨损自补偿的特点，承重大，优于矩形导轨。
2，主轴箱
主轴箱把合在底座上，底座与床身把合在一起，采用HT300优质铸件，二次时效处理。
主轴轴承选用国内外***品牌轴承，主轴刚性强，回转精度高。
主轴为高合金钢锻件，经热处理和精密磨削。大直径的前端轴承确保在重负荷下的的刚性和精度。
主轴采用三点支撑，前端为固定端，中、后端为游动端，前、后为主要支撑，中间为辅助支撑，轴向定位设在前端，使主轴受热后向后伸长，消除了主轴热伸长对机床精度的影响；
主轴传动通过与一个小齿轮啮合到大斜齿轮上，斜齿轮直接安装在前轴承的后面，******的传动并具有的切削扭矩。所有传动轴均由热处理过的高合金钢制成。所有齿轮为镍铬合金钢，并经过热处理，齿面为精密磨削。
床头主传动由伺服电机带动，变速采用液压四挡，档内无级；主轴系统具有较佳的刚度和承载能力，回转平稳，精度高。主轴前端采用迷宫和齿槽双重密闭结构，可***防止漏油及外物进入主轴箱内。
主轴后端加编码器,用于检测主轴转速。主轴箱前端安装卡盘。
3，尾座
尾座采用上下分体式结构。尾座上体固定于尾座下体上，有单独的传动装置以及侧母线调整机构。
尾座上体内安装套筒。尾座套筒的移动为机动方式，是由一台电机驱动摆线针轮减速机，驱动T型丝杠副。尾座套筒主轴前端支撑在双列向心滚子轴承上,与主轴结构相同具有很高的刚性，尾座主轴后端装有可防止因工件热膨胀而损坏机构的碟形弹簧。
尾座下体主要有尾座沿床身移动时的传动装置以及尾座与床身导轨的夹紧装置。为了***尾座在加工时不会后退，本机床有两套装置来***，一是齿板楔紧装置，一是夹紧装置。在尾座移动停止后，尾座上的齿板手动楔紧入床身齿条内。
应当注意，在开动尾座快速移动电动机前，必须先将尾座止退板退出。尾座下体后端装有一油泵，供尾座内全部机构润滑用油。尾座移动的导轨面镶有耐磨材料，可有效减少对床身导轨的磨损。
尾轴夹紧采用手动结构，尾座在床身上的夹紧采用手动结构。
4，进给
本机床具有X轴和Z轴两个进给轴，两轴可以实现按照设定的加工程序相互插补。
X轴和Z轴均采用伺服电机驱动，通过联轴器与行星减速机连接，增大了传递扭矩。
X轴丝杆选用滚珠丝杆，规格50,C3级，丝杆直径刚性强，滚珠直径大，适用于高硬层的切削加工。减速机与滚珠丝杠螺母传动副连接，带动刀架移动。滚珠丝杠有两套滚珠丝杆专用轴承通过合理組配来支撑，形成“固 定一拉伸”的支撑方式；
Z轴行程6000mm以下采用滚珠丝杆传动结构。滚珠丝杆规格80,C3级，布置在床身中间，拖板受力平衡，无侧倾力矩，精度保持性好。
Z轴行程6000mm以上采用齿轮齿条传动结构。齿条布置在床身中间，拖板受力平衡，无侧倾力矩，精度保持性好。
配自动润滑系统，可对导轨及传动机构进行润滑。配电子手轮。
5，刀架
本机床可选配框式刀架或电动四工位刀架。
框式刀架适用于各种轴类零件粗、精加工，尤其尤其适用于***切削（粗加工）及台阶轴、深槽、端面的加工。
刀板分为主、副刀板，配置在框式刀架体的两侧面，可独立伸出、缩回，用压板固定在刀架体上，可根据需要来确定刀板的伸出长度，刀板移动机构为手动操作。
电动四工位刀架采用烟台环球电动四工位刀架。具有换刀快速、动作平稳等优点。托板采用HT300优质铸件，二次时效处理。
采用立式4工位转塔刀架，采用了国际上流行的电机内藏式结构，三联齿盘定位，矩形螺纹刹紧松开，使刀架不必抬起即可转位加工，具有定位精度高，转位可靠，锁紧力大，封闭性能良好等特点。
转塔刀架的旋转(选刀)和夹紧、放松由PLC控制完成，其动作由PLC可编程程序控制。转塔刀架有4个刀位，标准刀杆尺寸为40mm×40mm。
6，辅助支撑
机床配C型中心架，支撑范围Φ200mm-Φ800mm，Φ800mm-Φ1000mm，数量可按照用户要求配。
中心架的纵向移动以及滑柱的移动均为手动。支承工件部份为高精度滚轮支承。
C型中心架一侧为敞开式结构，与刀架不干涉。下方设有两个滚轮支撑工件，支撑刚度大。
7，防护
刀架的X、Z向均设有不锈钢伸缩式导轨防护罩，防护导轨及传动机构。
X、Z向，尾座走线都设有拖链。
机床卡盘设有可拉伸防护罩。
8，电气系统可选配
数控系统名称：KND2000T、西门子808D、西门子828D系统、FANUC 1、FANUC 5数控系统：
众拓机床制造有限公司专注于重型卧式车床、数控车镗床、轧辊车床、车铣复合数控车床的生产、研发与销售。产品应用于汽轮机转子、风电主轴、船舶船轴、中大型油缸、造纸机械滚筒、薄壁滚筒的加工。
可为用户提供：机床回转直径为0.5m-6.3m，零件加工长度为1m-50m，承重为3T-300T。系列整体二导轨、三导轨、分体式四导轨重型数控车床、车镗床、车铣复合。
