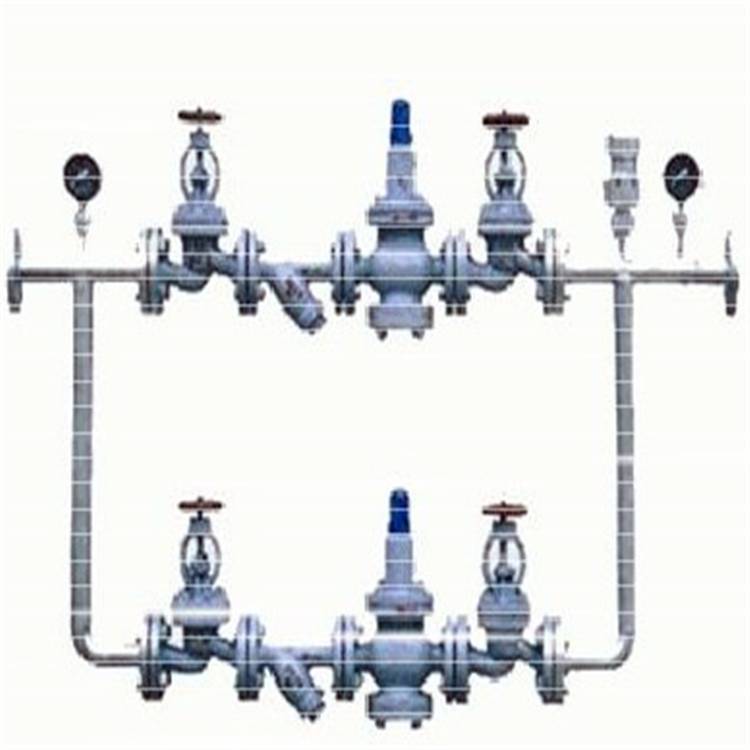

Y42X-16C城市建筑冷热供水系统中低压钢制减压阀组 Y42X城市建筑冷热供水系统中低压减压阀组 产品说明
本实用新型的目的可通过下列技术方案来实现:一种减压阀的阀体，包括中部为空腔的本体，所述的本体上具有进水端以及出水端，其特征在于，所述的本体的腔体内设有密封部，所述的密封部的中部设有贯穿的流通通道，所述的进水端与所述的出水端位于所述的流通通道的两侧，所述的本体的腔体内设有呈筒状的导向部，所述的导向部与所述的流通通道同轴设置。
Y42X-16C城市建筑冷热供水系统中低压钢制减压阀组减压阀的设置应符合下列规定：
1 应设在报警阀组入口前；
2 入口前应设过滤器，且便于排污；
3 当连接两个及以上报警阀组时，应设置备用减压阀；
4 垂直设置的减压阀，水流方向宜向下；
5 比例式减压阀宜垂直设置，可调式减压阀宜水平设置；
6 减压阀前后应设控制阀和压力表，当减压阀主阀体自身带有压力表时，可不设置压力表；
7 减压阀和前后的阀门宜有保护或锁定调节配件的装置。
Y42X-16C城市建筑冷热供水系统中低压钢制减压阀组
在工作时，流体经过进水端流入到本体的腔体内，并经出水端流出。减压阀包括阀体、阀杆以及阀瓣，阀瓣上设有密封垫，阀杆中部穿过导向部，使阀杆的往复移动具有较好的导向作用，同时本减压阀的阀体具有结构较为合理的优点。
水用减压阀属于直接作用弹簧薄膜式减压阀，主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。本系列减压阀属于直接作用式薄膜弹簧减压阀；水用减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
Y42X-16C城市建筑冷热供水系统中低压钢制减压阀组
Y42X城市建筑冷热供水系统中低压减压阀组 结构原理：
本系列水用减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
Y42X城市建筑冷热供水系统中低压减压阀组 主要技术参数和性能指标：
| 公称压力（Mpa） | 1.0 | 1.6 | 2.5 |
| 壳体试验压力（Mpa）* | 1.5 | 2.4 | 3.75 |
| 密封试验压力（Mpa） | 1.0 | 1.6 | 2.5 |
| 进口压力（Mpa） | 1.0 | 1.6 | 2.5 |
| 出口压力范围（Mpa） | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
| 压力特性偏差（Mpa）△P2P | GB12244-1989 | ||
| 流量特性偏差（Mpa）P2G | GB12244-1989 | ||
| 渗漏量 | 0 | ||
| 工作温度 | 0℃-80℃ | ||
Y42X-16C城市建筑冷热供水系统中低压钢制减压阀组*注：壳体试验不包括膜片、阀盖
四、Y42X水用减压阀主要零件材料：
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 缸套 | 2Cr13/25（镀硬铬） |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
五、Y42X城市建筑冷热供水系统中低压减压阀组 流量系数（Cv）：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
六、Y42X低压给水减压阀组 外形尺寸：
水用减压阀是供水管道中最常用的调压设备之一，下面我们参考减压阀技术手册，来说明一下水用减压阀的正确安装方式。
1、减压阀与胶管接口处要连接紧密，用铁丝捆紧或用管夹夹紧。
2、上减压阀前，要先检查减压阀进气口密封圈是否变形脱落。
3、减压器与角阀是以反扣相连的。上减压器时要用一只手托平阀体，将手轮对准角阀出口丝扣，用另一只手反时针方向旋转手轮，直至减压阀不左右摇动为止。
4、换瓶时要卸下减压器，卸前必须把钢瓶角阀关紧。
5、减压阀卸下后，应轻轻放在灶板上或其它的干燥物品上，不要随手往地上一扔，这样容易使减压器受损，还容易使进气口密封圈脱落。
6、当减压器出现故障时，应请专业技术人员修理。不得自行拆卸。
Y42X-16C城市建筑冷热供水系统中低压钢制减压阀组水用减压阀的安装：
1.水用减压阀可水平或垂直安装平管道上；
2.水用减压阀的安装必须严格按照阀体上的箭头方向保持和流体流动方向一致，如果水质不清洁含有一些杂质，必须在减压阀的上游进水口安装过滤器；
3.打开水用减压阀调整出口压力的地方，用一字起子进行调节，顺时针旋转起子出口压力变大，反之出口压力减小，配合压力表调节，直到出口压力达到要求值；
4.水用减压阀在管道中起到一定的止回作用，为了防止水锤的危害，也可安装小的膨胀水箱，防止损坏管道和阀门，过滤器必须安装在减压阀的进水管前，而膨胀水箱必须安装在水用减压阀出水管后；
5.如果需要将水用减压阀安装在热水系统时，必须在减压阀和膨胀水箱之间安装止回阀。这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积，又可以防止热水回流或压力波动对减压阀的影响，确保减压阀长期正常工作。
水用减压阀是供水管道中最常用的调压设备之一，下面我们参减压阀技术手册，来说明一下水用减压阀的正确安装方式。
本实用新型目的在于提供抗震耐脏、结构紧凑、调压稳定、大流量的一种高性能先簧薄膜式减压阀。
Y42X-16C城市建筑冷热供水系统中低压钢制减压阀组减压阀调压步骤
1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至最上位置（相对出口压力），然后关闭减压阀后闸阀
2、慢慢开启减压阀前的闸阀至全开；
3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
4、螺母锁紧打开减压阀后闸阀
5、如在调整时出口压力高于设定压力，须从***步开始重新调整，即只能从低压向高压调。
Y42X-16C城市建筑冷热供水系统中低压钢制减压阀组订货须知：
一、使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
