全新原装TI触摸控制芯片TSC2046IPWR

¥2.00 ≥2500PCS起批

参数

原装产品特性
TI/德州仪器品牌
TSC2046IPWR型号

发货地广东广州 1天内发货供货总量5000PCS

广州市安畅电子有限公司 1年: 进入店铺在线咨询

TPS5430DDAR TI德州仪器3A降压DC/DC 面议

销售TI全新原装TPS54231DR降压芯片 ¥1.00

销售TI进口原装SN65LBC184DR/6LB184 ¥3.50

ATMEL原装单片机AT89S52-24AU ¥12.00

进口原装NMOS场效应管IRFR024N ¥1.30

销售原装IRF4905S功率PMOS ¥5.00

产品详情

TSC2046 TSC2046IPWR TI德州仪器触摸屏控制器原厂原装

TSC2046 TSC2046IPWR 具有低电压数字I/O的4线触摸屏控制器

型号：TSC2046 TSC2046IPWR

厂商：TI德州仪器

封装：TSSOP16

包装：2500PCS/盘

批次：新批次

类型：触摸屏控制器

描述：具有低电压数字I/O的4线触摸屏控制器

丝印（打字）：TSC2046I

备注：TI德州仪器原厂原装

替代：

相关型号：

TSC2046IPWR参数

产品属性	属性值
制造商:	Texas Instruments
产品种类:	触摸屏控制器
系列:	TSC2046
类型:	Resistive Touch Controller
输入类型:	1 TSC
采样比:	125 kS/s
分辨率:	12 bit
接口类型:	Serial, 3-Wire, SPI, SSI
电源电压-:	5.25 V
电源电压-最小:	2.2 V
工作电源电流:	280 uA
最小工作温度:	- 40 C
工作温度:	+ 85 C
安装风格:	SMD/SMT
封装 / 箱体:	TSSOP-16
封装:	Reel
高度:	1.15 mm
长度:	5 mm
宽度:	4.4 mm
商标:	Texas Instruments
工作电源电压:	2.2 V to 5.25 V
产品类型:	Touch Screen Controllers
工厂包装数量:	2500
子类别:	Data Converter ICs
单位重量:	62 mg

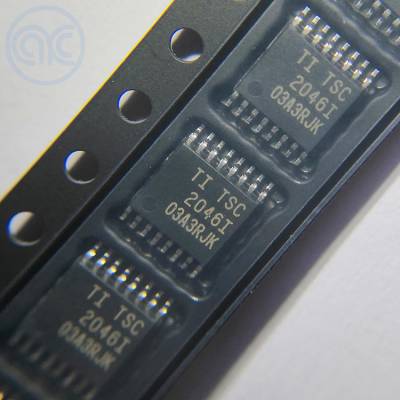

TSC2046IPWR图片

TSC2046IPWR描述

TSC2046是ADS7846 4线触摸屏控制器的下一代版本，支持1.5V至5.25V的低电压I / O接口。 TSC2046与现有的ADS7846是100％引脚兼容。 TSC2046还具有片上2.5V参考电压，可用于辅助输入，电池监测和温度测量模式。当不使用参考时，也可以关闭参考电源以节省功耗。内部基准电压降至2.7V电源电压，同时监测电池电压从0V至6V。

2.7V（基准关闭），高速（高达125kHz采样率）和片上驱动器的<0.75mW典型低功耗使TSC2046成为电池供电系统的理想选择，例如个人数字助理PDA），电阻式触摸屏，寻呼机，蜂窝电话和其他便携式设备。 TSC2046采用TSSOP-16，QFN-16和VFBGA-48封装，工作在-40°C至+ 85°C温度范围。

TSC2046IPWR特性

与ADS7846相同

2.2V至5.25V操作

1.5V至5.25V数字I / O

内部2.5V参考

直接电池测量（0V至6V）

芯片温度测量

触摸压力测量

QSPI™和SPI™3线接口

自动关机

可用于TSSOP-16，QFN-16和VFBGA-48封装

TSC2046IPWR应用
