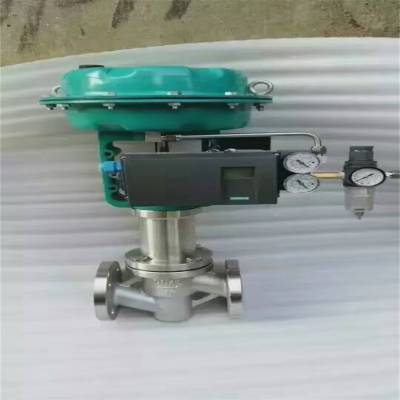

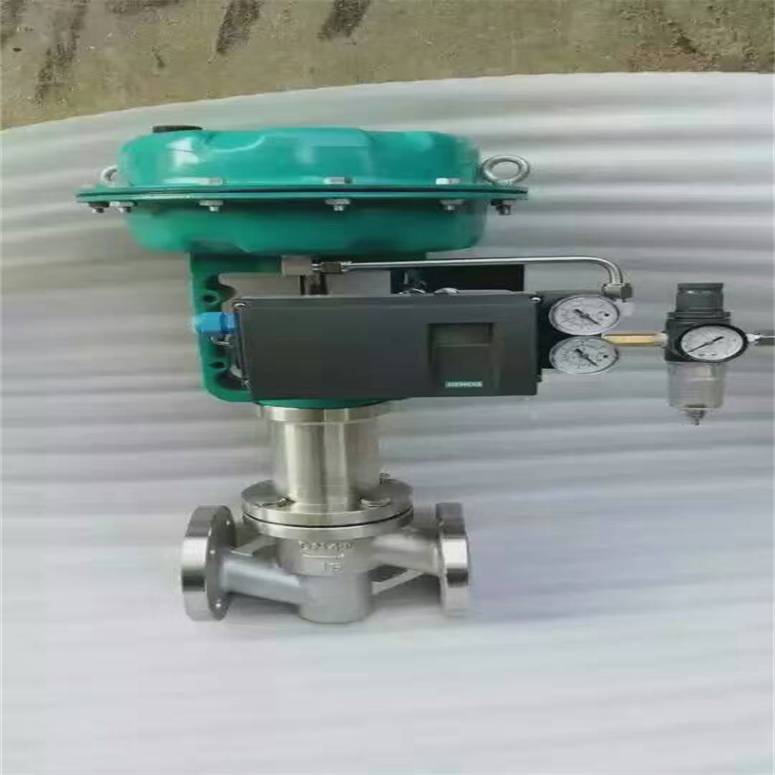

DJ6S41Y气动带手动***温深冷法兰式截止阀 产品说明
主要研究***温截止阀在常温和低温工况下，其阀盘主密封的结构与加工工艺，探讨阀杆上密封结构和中法兰密封结构，提出应用于***温环境下，截止阀主密封及外密封技术的思路，并结合具体加工工艺进行可行性研究。通过试验验证，***温截止阀密封技术方案科学可靠。本阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。
气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。
***温截止阀是应用于低温工况下的截止设备，一般工况温度在-100℃以下.低温工业在工业领域中占有重要的地位，以天然气为例，为了使天然气更加方便运输，工业上一般用降温和压缩的方法将气化天然气转化为液化天然气(LNG)，在标准大气压下的沸点是-162℃，气化后体积为液态时的600倍。***温截止阀作为低温工业用的一种主要阀门与重要截止设备，对其密封结构的设计与研究具有重大的意义.通过大量的研究试验，针对-196℃***温工况，研制出了可在此温度环境中工作的***温阀门样机(见图1)。
1、DJ6S41Y气动带手动***温深冷法兰式截止阀***温截止阀对材料的要求
在常温工况下应用的阀门，材料选择的范围比较广泛。***温截止阀的使用工况在-100℃以下，对材料的要求较为严格。在工作温度下，材料不应产生低温脆性破坏，材料的组织结构应稳定，以防止材料相变而引起体积变化;采用焊接结构时，材料的焊接性能要好，在低温下焊缝具有较高的可靠性;阀门在低温工况下频繁启闭，其阀瓣、阀杆、阀座等零部件应避免卡阻、咬合与擦伤等现象。基于上述要求，低温截止阀主要零件选用的材。低温截止阀主要零件选用的材料
主要由截止阀和气动执行器（直行程汽缸）组成，其启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动，也叫截门，是使用泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
DJ6S41Y气动带手动***温深冷法兰式截止阀其他参数:
→ 阀体轻、尺寸小。为了减少阀体的热损失，特别是为了***阀门***温下的使用，特意设计成重量轻、尺寸小的阀体。
→ 长轴阀有。低温流体流经的阀，采用长阀杆形式，可以避开外部热的作用使压盖保持常温，以防止盖密封件的性能降低。此长度是通过计算、试验而得出的长度。
→ 理想的阀座。软密封构造：在SW、BW形式下，阀体不能从配管上拆下为了不换修阀体阀座采用软接触阀座。阀芯密封采用低温特性稳定性好的含有15%玻璃纤维的特氟陲或戴氟隆，还可根据需要自行更换。硬金属密封构造：金属密封用于闸阀及有防火要求的阀上。是在阀座的接触面加上钨铬钴合金金属衬套，提高表面硬度，提高防***及耐磨性能。
→ 气化升压构造闸阀采用挠性构造，实行密闭。因此，此时阀体内部的液化气体被密封，在吸收了外部热量温度上升时，就会出现再气化现象，引起阀门内部升压。为了防止此种现象，采用了在阀芯上开设减压孔的构造。耐久性***压盖填料在压盖部位采用耐久性好的特氟隆环形填料。此填料可依靠内压具有自压密封性能，因此，用较小的紧固力矩就可轻松地进行控制。且摩擦力小，因此操作轻便。
→ 垫片是使用了含有具有稳定密封性的陶瓷填充材料的特氟隆材质。另外，还使用具有对于常温、低温频繁转换的及对温度变化密封稳定性的缠有涡旋形金属表面的垫片。
| 气动带手动截止阀技术参数 | |
| 公称通径 | DN15～DN300 |
| 连接方式 | 法兰、焊接 |
| 气缸形式 | 双作用、单作用、带手动装置 |
| 控制方式 | 开关型 |
| 公称压力 | 10、16bar（如需更高压力订货时请注明） |
| 气源压力 | 4~7bar |
| 介质温度 | -40～425 |
| 环境温度 | 标准型:-20~80℃ |
| 阀体材质 | 碳钢（C）、不锈钢（P4、P6）、铜 |
| 密封材质 | 金属硬密封（H）、硬质合金（Y）、合金钢 |
【DJ6S41Y气动带手动***温深冷法兰式截止阀性能参数】
型号 | DJ41Y-16 | DJ41Y-16P | DJ41Y-25 | DJ41Y-25P | DJ41Y-40 | DJ41Y-40P | |
工作压力（MPa） | 1.6 | 2.5 | 4.0 | ||||
适用温度（℃） | -45 | -101 | -196 | ||||
适用介质 | 液化天然气、乙烯、丙烯等低温介质 | ||||||
材料 | 阀体、阀盖 | LCB | LC3 | LCB | LC3 | LCB | LC3 |
阀瓣、阀座 | 铬镍钢＋钴铬钨 | ||||||
阀杆 | 铬镍钢 |
DJ6S41Y气动带手动***温深冷法兰式截止阀气动截止阀门工作原理：
使用压缩空气作为动力源的阀门大部分采用远程控制，由主控室手动或自动触发动作指令，使进、排气电磁阀动作，向执行机构供、排压缩空气。压缩空气作用在活塞或隔膜上，克服阀门动作的摩擦力和阀杆上的弹簧弹力，从而压下（对于失气开阀门）或提起（对于失气关阀门）阀杆，带动阀芯上下动作，使阀门打开或关闭。
在阀门失气，驱动头内无压缩空气时，阀门会按照系统的要求处于全开或全关的安全位置。电厂用仪用压缩空气，供气压力一般为4～9bar，在进入到阀门之前，首先通过过滤器将压缩空气过滤、净化，然后通过减压阀减压，入口压力表的读数不超过4bar。压力调整是能通过调节安装在减压阀顶部的调节螺钉来实现的，调节前要先拧松保护盖。
气动截止阀特点：
(1)结构比闸阀简单，制造与维修都较方便。
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
(3)气动截止阀启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力，启闭时间校长。
(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
(6)气动截止阀全开时阀瓣经常受冲蚀。
DJ6S41Y气动带手动***温深冷法兰式截止阀气动截止阀执行器
1、操作介质
干燥或润滑的空气或惰性气体，无明显的腐蚀性气体、蒸汽、溶剂。介质中固体微粒的含量＜0.1g/m3,且固体微粒直径＜30μm。
2、供气压力
常规标准型执行器供气压力≤1.0MPa;可以参见产品铭牌所列数值，如客户有特殊要求，请在订货时标明。
3、操作温度
标准产品的操作温度范围-20℃至+80℃,可选温度范围-40℃至+150℃需在订货时标明。
4、行程
执行机构的行程可以根据客户要求加工
5、作用形式
双作用/单作用。单作用执行机构内置弹簧，在失去气源情况下靠弹簧作用复位；双作用没有内置弹簧。
对于单作用执行机构根据工况故障位置要求分为：正作用和反作用备注：正作用执行机构：气室供气压力增加，执行机构推杆往下运动。
反作用执行机构：气室供气压力增加，执行机构推杆往上运动
6、安装位置：
任意安装（安装位置为垂直安装）。对于较大型执行机构，为减轻管路负载，可以在执行机构上增加辅助支撑设施。
执行机构可以根据客户要求，实现故障位置：开、关或保持原位，客户可以在订货时标明。
截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。截止阀的使用非常广泛，种类非常多，以截止阀厂家申弘阀门公司的产品为例，主要类型有波纹管截止阀，法兰截止阀，内螺纹截止阀，不锈钢截止阀，低温截止阀，直流式截止阀，针型截止阀，Y型截止阀，角式截止阀，保温截止阀，铸钢截止阀，锻钢截止阀，衬氟截止阀，电动截止阀，气动截止阀，国标截止阀，美标截止阀，德标截止阀等产品；如何选型非常重要，需要从介质特征，温度，压力，工况要求来选型，具体的选型规则如下：
由直行程活塞式执行器和法兰气动截止阀由直行程活塞式执行器和法兰截止阀组成。执行器接收控制系统气源压力信号，带动阀芯上下动作，完成对管道内介质的开关控制过程。气动截止阀的启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动，这种类型的截止阀非常适合作为切断或节流用。该阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，阀座通口的变化与阀瓣的行程成正比例关系，亦非常适合于对流量的调节。组成。气动执行器接收控制系统气源压力信号，带动阀芯上下动作，完成对管道内介质的开关控制过程。
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
