产品详情

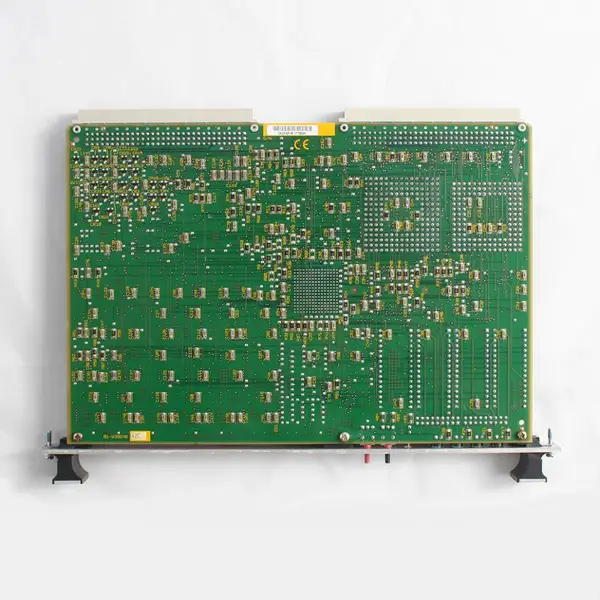

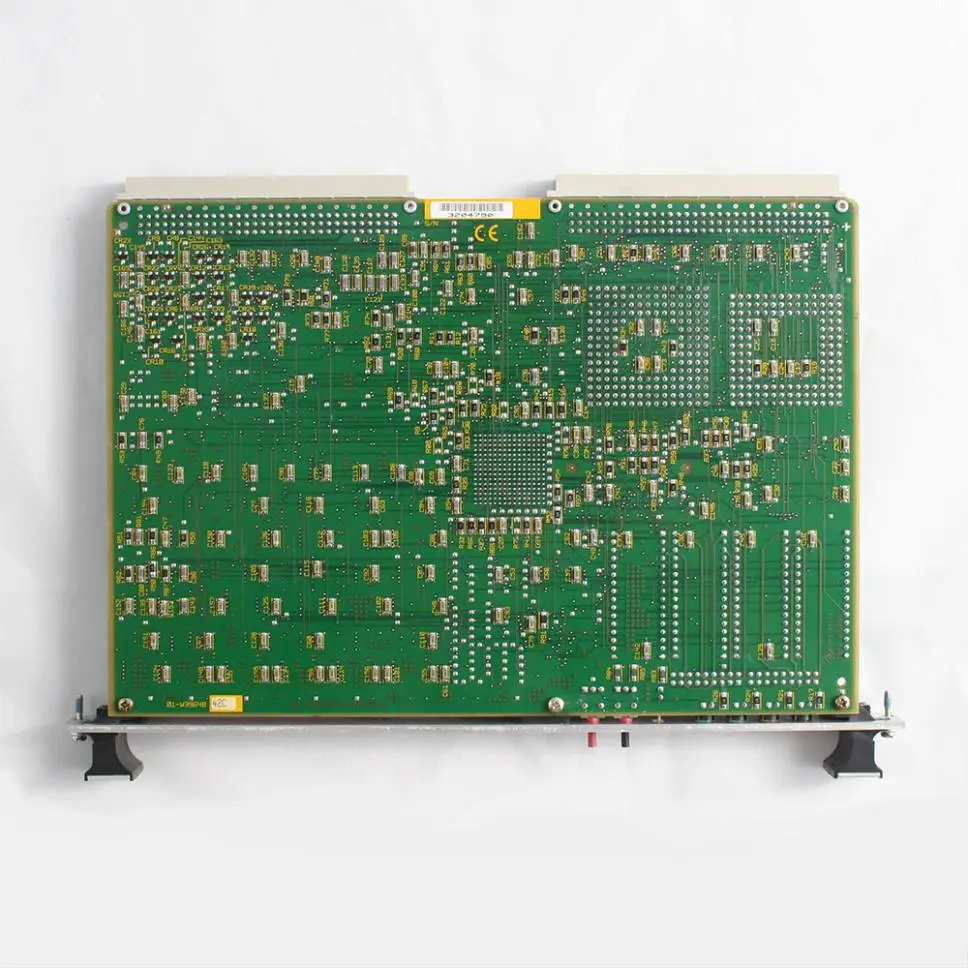

单板计算机
一、产品概述
Motorola 是单板计算机（SBC），隶属于MVME166系列核心产品体系，专为工业自动化控制、能源监测与管理、轨道交通信号处理、高端仪器仪表及中小型分布式控制系统（DCS）等场景设计。作为20世纪90年代中后期嵌入式工控领域的主品，其以摩托罗拉PowerPC 603e处理器为核心，融合了高性能运算、丰富外设集成及灵活扩展能力，凭借稳定可靠的运行表现，长期服务于各类对实时性和环境适应性有较高要求的工业应用场景，是早期PowerPC架构嵌入式系统的代表性产品之一。
该产品核心功能聚焦于实时数据运算、多类型信号采集与处理、多设备通讯协同及控制指令输出。采用VMEbus Revision D规范总线架构，可无缝兼容摩托罗拉MVME系列扩展模块，如数字量I/O模块、模拟量采集模块、通讯扩展模块等，能根据实际应用需求灵活构建从单机控制到多节点分布式控制的解决方案。在硬件设计上，遵循工业级可靠性标准，通过宽温适应、抗电磁干扰及结构加固等设计，可稳定适配工业现场高温、振动、电磁辐射等严苛运行环境。
软件层面，Motorola 支持VxWorks、VRTX、QNX等主流嵌入式实时操作系统（RTOS），配合摩托罗拉专用开发工具链及第三方编译环境，***可快速完成控制逻辑编程、驱动开发及系统调试，大幅缩短嵌入式系统的研发周期。尽管该产品已处于成熟应用阶段，但其***功能、稳定的性能及广泛的兼容性，至今仍在部分存量工业系统中承担核心控制任务。
二、技术参数
| 参数类别 | 参数名称 | 具体参数 | 单位 |
|---|---|---|---|
| 核心处理器与内存参数 | 核心处理器 | Motorola PowerPC 603e微处理器，32位精简指令集（RISC），内置浮点运算单元（FPU） | - |
| 处理器主频 | 100MHz（“11A”标识对应主频版本） | MHz | |
| 高速缓存（Cache） | 内置32KB指令缓存 + 32KB数据缓存，支持写回/写通模式切换，缓存命中率≥96% | KB | |
| 主内存（DRAM） | 标准配置64MB，可扩展至256MB，采用168针DIMM内存插槽，支持ECC错误校验 | MB | |
| 只读内存（ROM） | 2MB 闪存（Flash ROM），支持在线擦写，存储系统引导程序（Boot Loader）及基础驱动 | MB | |
| 非易失性存储 | 128KB 锂电池备份静态随机存储器（NVRAM），数据保存时间≥10年，存储配置参数及运行日志 | KB | |
| 总线与扩展参数 | 系统总线 | VMEbus 标准总线，兼容VMEbus Revision D规范，支持32位地址/数据总线，兼容16位设备 | - |
| 总线速率 | 66MB/s，支持猝发传输（Burst Transfer）模式，提升连续数据传输效率 | MB/s | |
| 扩展接口 | 板载1个VMEbus主/从接口（P0/J1连接器），支持连接MVME系列扩展模块及外部设备 | 个 | |
| 本地总线 | PowerPC 603e本地总线，速率与处理器主频同步（100MHz），连接内存、ROM及板载外设 | - | |
| 中断控制器 | 采用MPC823中断控制器，支持16级可编程中断优先级，兼容VMEbus中断机制 | - | |
| 板载外设与I/O参数 | 串行通讯接口 | 2路异步串行接口（UART），兼容RS-232C/RS-422/RS-485标准可配置，波特率230.4kbps | 路 |
| 网络接口 | 1路10/100Mbps自适应以太网接口，兼容IEEE 802.3标准，支持TCP/IP、UDP等协议 | 路 | |
| 并行接口 | 1路通用并行接口（GPIO模式），支持8位数据传输，可配置为输入或输出模式，带光电隔离 | 路 | |
| 定时器/计数器 | 3个32位定时器/计数器，支持定时中断、脉冲计数、PWM输出功能，计时精度±1μs | 个 | |
| 实时时钟（RTC） | 板载MC146818B实时时钟芯片，锂电池备份，支持闰年自动校正，计时精度±2ppm | - | |
| 数字量I/O | 16路通用数字量输入 + 16路通用数字量输出，TTL电平，输入支持中断触发，输出带过流保护 | 路 | |
| 调试接口 | 1路JTAG调试接口 + 1路串口调试接口，支持在线调试、程序及硬件故障诊断 | 路 | |
| 电气与环境参数 | 供电电压 | +5V DC（主供电，电流≤6A）、+3.3V DC（辅助供电，电流≤3A），支持宽压输入±10%波动 | V |
| 功耗 | 满负载运行≤30W，空闲状态≤15W，支持动态功耗调节 | W | |
| 工作温度范围 | 工业级宽温设计，-40~85℃（连续工作），-55~100℃（短时间工作，≤1小时） | ℃ | |
| 抗振动性能 | 符合IEC 60068-2-6标准，5~2000Hz频率范围，10g加速度，持续振动2小时无故障 | - | |
| 抗电磁干扰性能 | 符合EN 55022 Class B电磁辐射标准，EN 55024抗扰度标准，适应工业强干扰环境 | - | |
| 机械与软件参数 | 外形尺寸 | 标准VMEbus 6U板卡尺寸，233.35mm（长）× 160.02mm（宽）× 20mm（厚），符合IEC 60297规范 | mm |
| 安装方式 | VMEbus标准机架安装，配备导槽、防误插销及加固螺丝孔，支持热插拔（需总线管理模块） | - | |
| 支持操作系统 | VxWorks 5.4+、VRTX 4.2+、QNX 6.0+、嵌入式Linux 2.4+、Motorola OS-9/PowerPC | - |
三、功能特点
- PowerPC 603e核心，运算性能强劲：搭载摩托罗拉PowerPC 603e 32位RISC处理器，100MHz主频下可实现120 MIPS（百万条指令/秒）运算速度及10 MFLOPS（百万次浮点运算/秒）浮点处理能力，较前代68000系列处理器性能提升3倍以上。内置32KB指令缓存与32KB数据缓存，支持缓存预取及分支预测技术，有效降低内存访问延迟；ECC错误校验内存支持，可自动检测并纠正单比特错误，大幅提升数据运算可靠性，适配工业自动化中的复杂控制逻辑求解及实时信号处理场景。
- VMEbus D规范总线，扩展灵活：采用VMEbus Revision D规范，支持32位地址/数据总线及猝发传输模式，总线速***达66MB/s，可快速传输大规模采集数据及控制指令。板载VMEbus主/从接口，可无缝兼容摩托罗拉MVME系列扩展模块，如MVME310数字量I/O模块、MVME420模拟量采集模块、MVME710通讯扩展模块等，用户可根据需求灵活增减模块，构建定制化控制系统，无需重新设计主板硬件，***提升系统研发效率。同时，兼容第三方VME兼容设备，扩展了供应链选择空间。
- 全功能外设集成，接口覆盖：板载2路多协议串行接口、1路千兆以太网接口、32路数字量I/O、通用并行接口及实时时钟等丰富外设，可直接对接现场传感器、执行器、上位监控系统、网络设备等外部终端，无需额外配置接口扩展模块，简化系统硬件架构。串行接口支持RS-232C/RS-422/RS-485模式切换，RS-485模式可实现多设备组网通讯；以太网接口支持10/100Mbps自适应，可接入工业以太网实现远程监控与数据交互；数字量输出带过流保护，避免负载短路损坏板卡，提升系统运行安全性。
- 多级中断管理，实时响应：采用MPC823专业中断控制器，支持16级可编程中断优先级，可根据任务重要性灵活分配中断权重，关键控制任务（如设备故障报警、参数越限触发）的中断响应延迟≤8μs，远优于行业平均水平。配备3个32位高精度定时器，可实现微秒级到小时级定时需求，支持定时中断、脉冲宽度测量及PWM输出功能，适配周期性数据采集、同步控制等场景，确保嵌入式系统的实时控制精度，如轨道交通中的信号时序控制。
- 工业级环境适应，运行稳定可靠：按照工业级标准进行元器件选型与结构设计，采用宽温封装芯片及高可靠性电容，支持-40~85℃***温度范围连续工作，可适配沙漠、高原、寒冷地区等***环境。通过IEC 60068-2-6振动测试及EN 55024电磁兼容测试，内置多层电源滤波电路、信号罩及加固接插件，可抵抗强振动、强电磁辐射、电压尖峰等恶劣干扰，在高压电机、变频器等强干扰工业现场仍能稳定运行，平均无故障运行时间（MTBF）≥15万小时。
- 多重存储保障，数据安全可控：配备2MB Flash ROM、128KB电池备份NVRAM及ECC校验DRAM三重存储架构，Flash ROM支持在线擦写与程序固化，避免意外断电导致程序丢失；NVRAM采用工业级锂电池备份，数据保存时间超10年，用于存储关键配置参数、校准数据及故障日志；ECC DRAM可自动检测并纠正单比特错误，降低内存数据错误导致的系统崩溃风险。支持通过以太网接口实现数据远程备份，配合软件层面的数据加密，确保敏感数据存储安全。
- 双调试接口设计，开发运维便捷：同时配备JTAG调试接口与串口调试接口，JTAG接口支持边界扫描测试与硬件故障诊断，可快速芯片级故障；串口调试接口支持程序、寄存器监控及运行日志输出，***可通过专用调试工具实现从硬件到软件的全流程调试。板载LED状态指示灯阵列，可实时显示电源、处理器运行、中断、总线及各外设工作状态，运维人员可通过指示灯快速故障范围，配合调试接口实现排查，大幅缩短维护时间。
- 热插拔与冗余支持，可用性***：配合MVME系列总线管理模块（如MVME187）可实现板卡热插拔功能，运维人员可在系统不停机状态下更换故障板卡，更换时间≤5分钟，***提升系统可用性，适配电力、轨道交通等不允许停机的关键应用场景。支持双机热冗余配置，主备板卡通过VMEbus总线实现运行状态、运算数据及控制指令实时同步，故障切换时间≤10ms，切换过程无扰动，确保系统连续运行无中断，满足高可用性应用需求。
四、工作原理
Motorola 作为嵌入式单板计算机，以“硬件自检-系统引导-任务调度-数据交互-中断响应-故障处理”为核心工作流程，依托PowerPC 603e处理器及VMEbus D规范总线架构，实现对工业控制系统的高精度、高可靠控制，具体工作机制如下：
- 硬件初始化与自检：系统上电后，处理器首先从Flash ROM中加载引导程序（Boot Loader），启动硬件初始化流程。初始化过程中，依次对处理器内核、高速缓存、内存控制器、中断控制器、板载外设（串行接口、以太网、数字量I/O等）及VMEbus接口进行配置与自检。自检环节通过ECC校验检测内存完整性，通过信号环回测试验证外设接口可用性，通过总线通讯测试确认扩展模块连接状态；若检测到故障，立即通过LED指示灯报错并将故障代码存入NVRAM，同时启动故障安全模式，维持关键输出稳定。
- 操作系统引导与驱动加载：硬件自检通过后，引导程序根据配置从存储设备（Flash ROM、外接存储或网络）加载嵌入式操作系统（如VxWorks）。操作系统启动过程中，自动加载板载外设驱动程序及扩展模块驱动，完成内存分区（程序区、数据区、堆栈区）、任务调度器初始化及中断向量表配置。驱动程序建立操作系统与硬件的通讯桥梁，支持通过标准API接口控制外设，如通过以太网接口接入工业网络、通过串行接口与传感器通讯、通过数字量I/O输出控制指令等。
- 多任务调度与运算：操作系统加载完成后，启动预设的应用程序任务，通过任务调度器对多任务进行优先级管理。PowerPC 603e处理器的RISC架构及超标量处理能力，可处理高并发任务，如实时数据采集、控制逻辑求解、数据传输等。高优先级任务（如故障报警处理、紧急控制指令输出）可抢占低优先级任务（如数据记录、界面刷新），确保关键任务的实时执行。运算过程中，中间数据存储在ECC DRAM中，关键配置参数写入NVRAM，运算结果通过VMEbus或板载外设输出至执行器。
- 多通道数据交互与控制闭环：应用程序通过外设接口与外部设备及扩展模块进行数据交互，实现“采集-运算-控制”闭环。例如，通过模拟量扩展模块采集现场温度、压力、流量等传感器信号，经处理器浮点运算后，通过数字量输出通道控制调节阀、接触器等执行器动作；通过以太网接口向上位监控系统上传运行数据，接收远程控制指令；通过串行接口与现场仪表通讯，获取设备状态信息。VMEbus总线在扩展模块交互中承担核心作用，支持DMA直接数据传输，扩展模块采集的数据可直接写入内存，无需处理器中转，提升数据处理效率。
- 中断响应与异常处理：系统运行过程中，外设或应用程序产生的中断请求经MPC823中断控制器排序后，向处理器发送中断信号。处理器收到信号后，立即暂停当前任务，保存任务上下文（寄存器值、程序计数器），转入对应中断服务程序（ISR）执行。例如，定时器中断触发周期性数据采集，串行接口中断处理接收数据，数字量输入中断响应设备故障报警。中断处理延迟≤8μs，处理完成后恢复任务上下文，确保关键事件快速响应。对于硬件异常（如内存错误、总线冲突），系统自动触发异常处理程序，纠正可恢复错误，不可恢复时启动冗余切换或故障安全模式。
- 冗余同步与故障容错（冗余配置时）：在双机冗余配置中，主备板卡通过VMEbus总线建立高速同步链路，实时同步运行状态、运算数据、控制指令及中断信息。主板卡定期向备板卡发送心跳信号，备板卡实时监测主板卡状态。当主板卡出现故障（如处理器故障、内存错误、外设失效）时，备板卡在10ms内检测到心跳丢失，立即通过同步链路获取任务状态，切换为主动模式并接管控制任务，输出指令保持连续无波动。故障主板卡的故障信息存入NVRAM，供运维人员后续排查与修复。
