Y42F-64C城市建筑双回路一用一备高压供水减压阀组 Y42F双回路一用一备高压供水减压阀组产品说明
本实用新型涉及一种供水系统减压阀，特别是一种采用硅胶材质作为密封件的减压阀。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本发明涉及一种高压减压阀组,包括主减压阀,导阀以及分别对导阀和安全阀,导阀及两个安全阀均安装在主减压阀上,主减压阀位于过滤器后部的进气流道通过下连接管与导阀的进口流道连接相通,导阀的出口流道通过上连接管与安装在调压接头上的主减压阀上部的调压流道及安全阀的进口流道连接相通,且安装在调压接头上的排出管与主减压阀上的出气流道相通;主减压阀安装有连接座,连接座上的通孔与主减压阀的出气流道相通,主减压阀的出气流道与安装在连接座上的安全阀的进口流道连接相通.本发明结构紧凑,体积小,因此占用空间小,采用组合的阀组结构,不仅重量较轻,而且安全维修方便,由于主减压阀具有背压自动平衡功能,因此减压精度高.

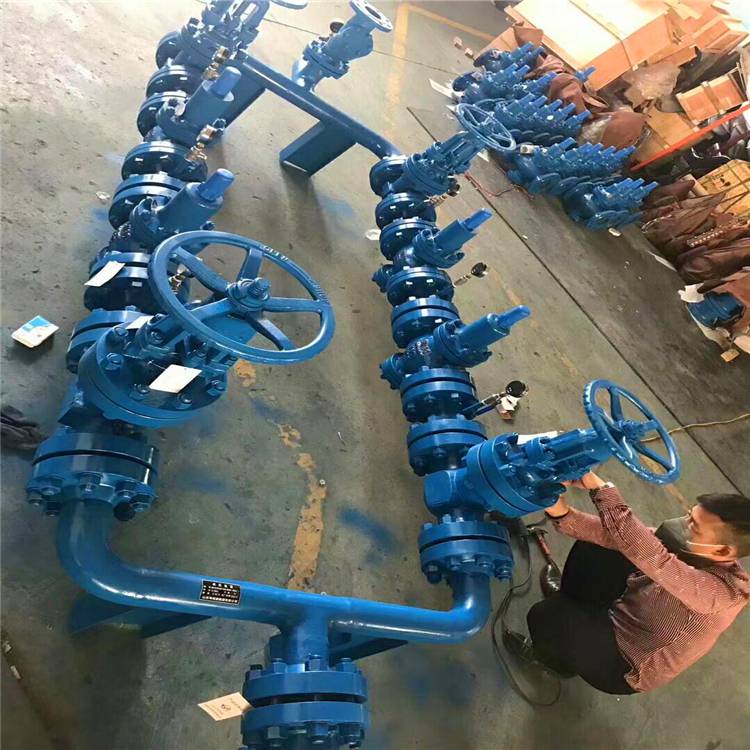

Y42F-64C城市建筑双回路一用一备高压供水减压阀组
用于工作温度0℃-90℃的水、空气和非腐蚀性液体管路上，在城市建筑、高层建筑的冷热供水和消防供水的系统中，可取代常规分区水管，节省设备，降低工程造价。也可在通常的冷热水管网、各类压级设备中，起减压稳压作用。使用寿命长，不存在薄膜损坏的问题。
由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
可调式减压阀组配套参考：2个截止阀，1个过滤器，1个止回阀，1个安全阀，1个减压阀，2个压力表
Y42F-64C城市建筑双回路一用一备高压供水减压阀组背景技术：
随着城市化进程的加快节约土地，楼层逐渐增高，这无疑就给城市供水带来了诸 多不便，这就需要使用供水泵组的二次供水，然而供水泵组在开启和停止，伴随着阀门的开 启和关闭……都会在自来水中产生水锤现象，水锤可能大于供水压力的几倍，十几倍，甚至 几十倍，所以这种现象造成的后果会很严重，因此在管路中采用的减压装置是十分必要的； 减压装置不仅具有减压效果，而且有稳压作用。目前，大多数自来水的减压装置，其内部结 构和辅件的配合能够减小水压以及防止水锤对水管等部件损坏(减压阀的原理就不再赘 述)。关键是为***减压阀的质量，可是一下些生产厂家为了追求，选的材料只是短 时间内能够达到减压的效果；而自来水的管道减压设备一旦出现问题，其后果是不堪设想的。
Y42F双回路一用一备高压供水减压阀组性能规范
| 公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳化试验压力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 进口压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 压力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
| 最小压差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 渗漏量 | GB12245-1989 | |||||
| 标准 | 其他非标定制 | |||||
Y42F-64C城市建筑双回路一用一备高压供水减压阀组减压阀流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
Y42F双回路一用一备高压供水减压阀组主要零件材料
| 零件名称 | 零件材料 |
| 阀体阀盖底盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 缸套 | 2Cr13/25(镀硬铬) |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
Y42F-64C城市建筑双回路一用一备高压供水减压阀组外形结构图
Y42F-64C城市建筑双回路一用一备高压供水减压阀组水用减压阀是供水管道中最常用的调压设备之一，下面我们参考减压阀技术手册，来说明一下水用减压阀的正确安装方式。
1、减压阀与胶管接口处要连接紧密，用铁丝捆紧或用管夹夹紧。
2、上减压阀前，要先检查减压阀进气口密封圈是否变形脱落。
3、减压器与角阀是以反扣相连的。上减压器时要用一只手托平阀体，将手轮对准角阀出口丝扣，用另一只手反时针方向旋转手轮，直至减压阀不左右摇动为止。
4、换瓶时要卸下减压器，卸前必须把钢瓶角阀关紧。
5、减压阀卸下后，应轻轻放在灶板上或其它的干燥物品上，不要随手往地上一扔，这样容易使减压器受损，还容易使进气口密封圈脱落。
6、当减压器出现故障时，应请专业技术人员修理。不得自行拆卸。
Y42F-64C城市建筑双回路一用一备高压供水减压阀组水用减压阀的安装：
1.水用减压阀可水平或垂直安装平管道上；
2.水用减压阀的安装必须严格按照阀体上的箭头方向保持和流体流动方向一致，如果水质不清洁含有一些杂质，必须在减压阀的上游进水口安装过滤器；
3.打开水用减压阀调整出口压力的地方，用一字起子进行调节，顺时针旋转起子出口压力变大，反之出口压力减小，配合压力表调节，直到出口压力达到要求值；
4.水用减压阀在管道中起到一定的止回作用，为了防止水锤的危害，也可安装小的膨胀水箱，防止损坏管道和阀门，过滤器必须安装在减压阀的进水管前，而膨胀水箱必须安装在水用减压阀出水管后；
5.如果需要将水用减压阀安装在热水系统时，必须在减压阀和膨胀水箱之间安装止回阀。这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积，又可以防止热水回流或压力波动对减压阀的影响，确保减压阀长期正常工作。
Y42F-64C城市建筑双回路一用一备高压供水减压阀组
水用减压阀是供水管道中最常用的调压设备之一，下面我们参减压阀技术手册，来说明一下水用减压阀的正确安装方式。
本实用新型目的在于提供抗震耐脏、结构紧凑、调压稳定、大流量的一种高性能先簧薄膜式减压阀。
Y42F-64C城市建筑双回路一用一备高压供水减压阀组减压阀调压步骤
1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至最上位置（相对出口压力），然后关闭减压阀后闸阀
2、慢慢开启减压阀前的闸阀至全开；
3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
4、螺母锁紧打开减压阀后闸阀
5、如在调整时出口压力高于设定压力，须从***步开始重新调整，即只能从低压向高压调。
Y42F-64C城市建筑双回路一用一备高压供水减压阀组订货须知：
一、使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
